HAP-1230

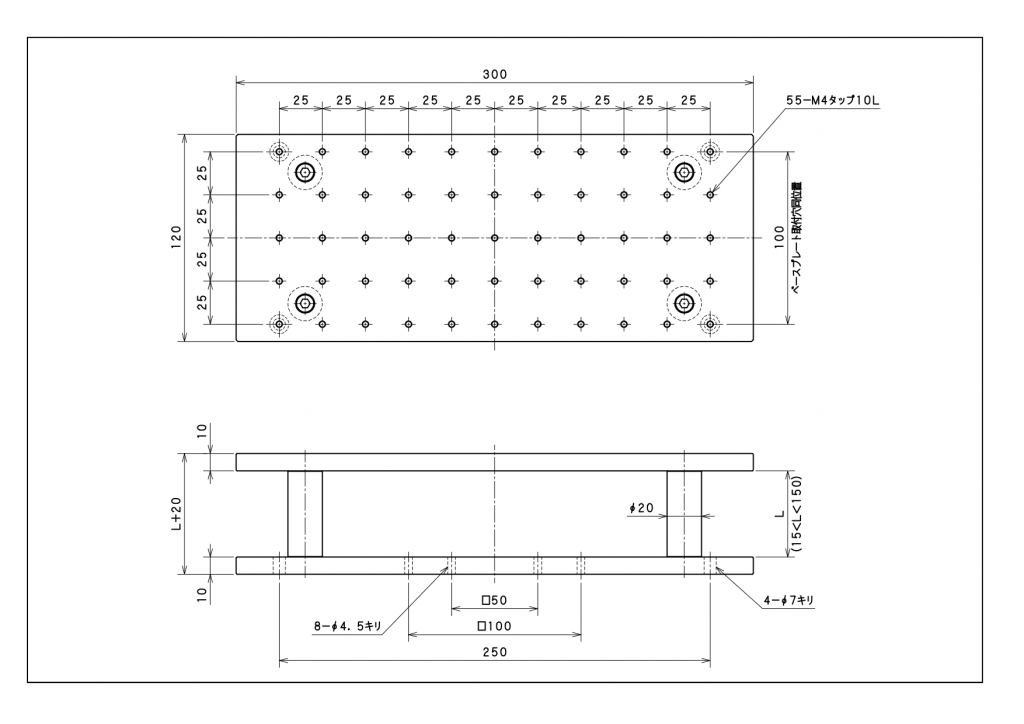

HAP-1230 【 120×300 mm 】

■高さ調整プレートは、光軸高の調整に使用するプラットフォームです。
■上下面アルミプレートと4本のステンレス製ポールから構成されています。
■ご注文の際にポール長Lmmをご指定下さい。
全体の高さでは、上下プレート厚さが増加します。
■表示価格はポール長L=20mm~120mm範囲のタイプとなります。
■ポール長L=121mm以上での製作対応も可能です。別途御見積となります。『お問合せ下さい』
■重量と材質表示などでは、ステンレスポールは含まれていません。

型番HAP-1220HAP-1230HAP-2030
ステージ面 【mm】120×200120×300200×300
上面取付穴M4ピッチ 25mmM4ピッチ 25mmM4ピッチ 25mm
上面取付穴数355577
下面固定穴 【mm】 4-φ4.5□508-φ4.5□50/□1004-φ4.5□100
4-φ7□1004-φ7 100×2504-φ7 150×250
ポール長L 【mm】任意 20≦L 任意 20≦L 任意 20≦L
全高 【mm】L+20L+20L+20
重量 【kg】1.261.883.18
材質アルミアルミアルミ
表面処理黒アルマイト黒アルマイト黒アルマイト
価格¥22,000¥24,000¥36,000
