RA-120M

RA-120M

■RA-120M回転ステージは、移動ガイドにすり合わせ式を採用したステージです。
Z軸を中心とするθ軸方向360°の回転移動が可能です。
■粗微動切替クランプを使用する事で、360°粗動回転とマイクロメータヘッドによる±5°の微動回転が可能です。
■RA-120Mは中心にφ50透過穴を有する構造をとっています。

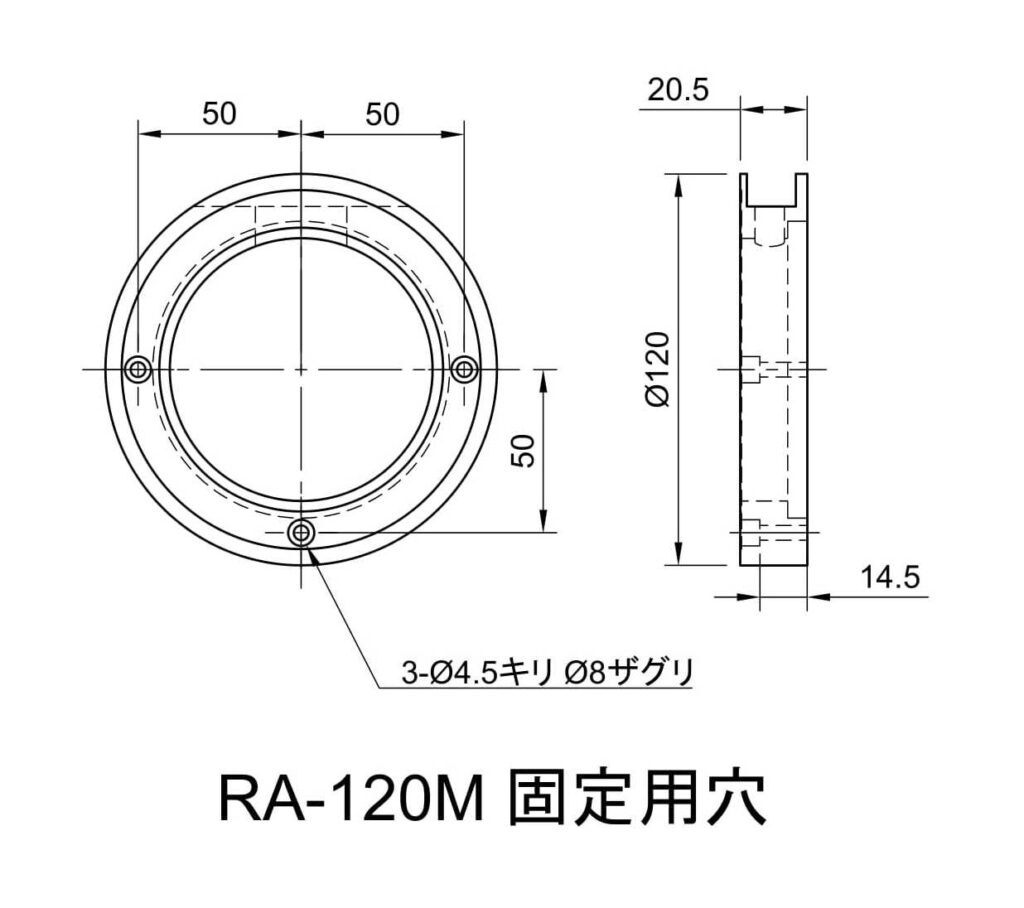

■テーブル面の取付タップを使用した固定では、テーブル厚みに注意して取付ネジの長さを選択してください。
◆本製品は、2023年2月から価格改定により新価格となっています。カタログ冊子の掲載価格と異なりますことご了承願います。

品番RA-80MRA-120M
テーブルサイズ【mm】φ80φ120
回転角度 粗動【°】360360
回転角度 微動【°】±5±5
回転方式 粗動手動手動
回転方式 微動マイクロメータヘッドマイクロメータヘッド
移動ガイドすり合わせ式すり合わせ式
微動分解能【°/回転】約0.65約0.41
表示分解能5’5’
移動精度・同心度【mm】0.020.02
耐荷重【kgf】6(58.8N)7(68.6N)
重量【kg】0.50.92
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
税別価格¥31,500¥41,500
