BP-712

BP-712 『ベースプレート・外形 70×120mm』

■ベースプレートは、防震台、実験台、ブレッドボード、光学ベンチ用キャリアなどに精密ステージやポールスタンドなどを固定するためのアダプタです。

■製品の説明

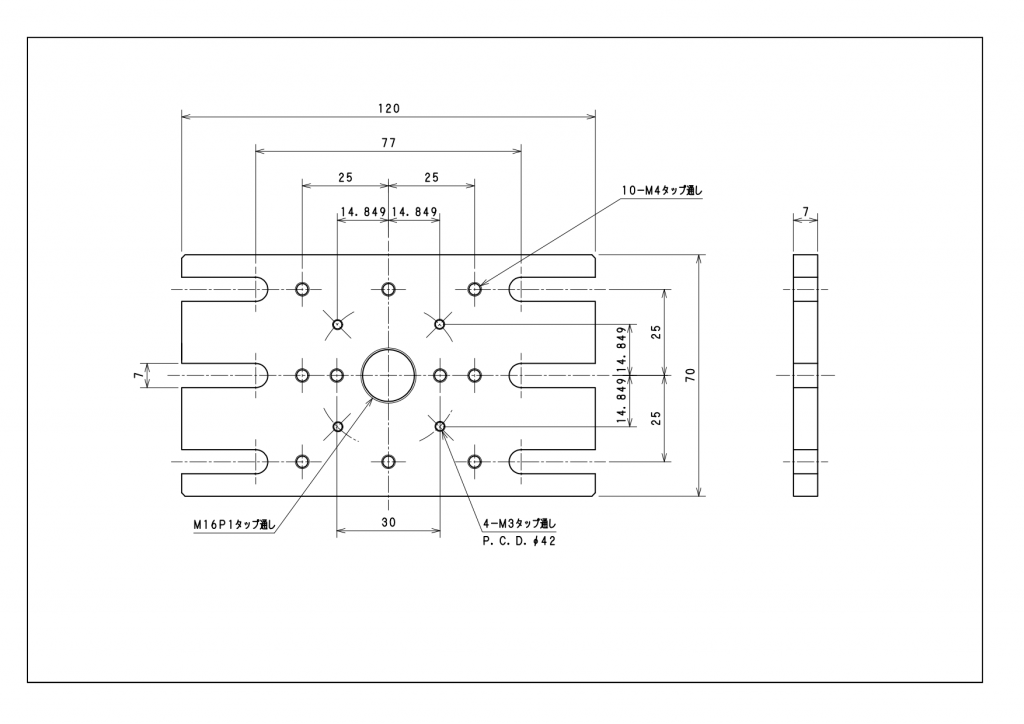

・型番  :BP-712(写真 奥 中央)
・外形  :70×120×7t
・タップ穴:1-M16 P1 中央、4-M3 PCD42位置、10-M4 ピッチ 25 □50位置

■概要
・ベースプレートは、防震台、実験台、ブレッドボード、光学ベンチ用キャリアなどに精密ステージやポールスタンドなどを固定するためのアダプタです。
・光学系各ユニットの配置・固定に有効です。
・取付用長穴(スロットの幅7(R3.5))を利用し、M6ボルトや1/4″ボルトで固定します。
・M3、M4タップ穴を利用し、各種ステージなどの取り付けができます。
・M16 P1タップ穴を利用し、ポール(またはロッド)及びポールスタンドなどの取り付けることができます。

■使い方
・M3、M4、M16 P1タップ穴を利用し、各種機器の取り付けができます。
・M3タップ □32mm位置:□40mmステージ固定用、□80mmステージ上面取付用など
・M4タップ □50mm位置:□60mmステージ固定用、□80mm以上のステージ上面取付用など
・M16 P1タップ 中央  :ポール及びポールスタンドなどの固定用

■製品の固定
・取付用長穴(スロットの幅7(R3.5))を利用し、M6ボルトや1/4″ボルトで固定します。

■用途例
・防震台、実験台、ブレッドボード、光学ベンチ用キャリアなどに精密ステージやポールスタンドなどを固定するための用途。

型番BP-036BP-410BP-712
外形 【mm】30×6040×10070×120
重量 【kg】0.040.080.14
材質アルミアルミアルミ
表面処理黒アルマイト黒アルマイト黒アルマイト
価格¥2,400¥3,400¥3,800
