LHS-502 『スタンド式レーザホルダ』
■スタンド式レーザホルダは、筒型レーザを固定し、レーザの高さや姿勢を調整できるホルダです。
■光軸高さ（Z位置）をワイドレンジで操作できます。
■レーザ（φ25～50）は、ホルダ上部のクランプで固定します。
■LHS-502は、キネマティック機構により支点を基準としたあおり角度（βθ角度）の微調整が可能な３軸調整ホルダです。
■製品の説明
・型番 ：LHS-502（写真 右）
・適応レーザ外径：φ25～50
・あおり角度 β ：±5 °
・あおり角度 θ ：±3 °
・固定穴（底面） ：4-φ6.5キリ φ11ザグリ 深6.5 50対角位置（M6キャップボルト用）
■概要
・スタンド式レーザホルダは、筒型レーザを固定し、レーザの高さや姿勢を調整できるホルダです。
・光軸高さ（Z位置）をワイドレンジで操作できます。
・レーザ（φ25～50）は、ホルダ上部のクランプで固定します。
・レーザをクランプしたホルダ部を上下に粗動調整・位置固定する際は、上下スライド用のクランプを緩めたり締めたりして行います。
・LHS-502は、キネマティック機構により支点を基準としたあおり角度（βθ角度）の微調整が可能な３軸調整ホルダです。
■使い方
・レーザ（φ25～50）は、ホルダ上部のクランプで固定します。
・レーザをクランプしたホルダ部を上下に粗動調整・位置固定する際は、上下スライド用のクランプを緩めたり締めたりして行います。
・LHS-502は、キネマティック機構により支点を基準としたあおり角度（βθ角度）の微調整が可能な３軸調整ホルダです。
・各軸の調整は、調整ツマミで行います。
・β軸の調整ツマミ：右から３番目のネジ（写真中）
・θ軸の調整ツマミ：右から２番目のネジ（写真中）
・β軸の調整ツマミを右に回すと、β角度は左回りに回転します。
（βはY軸を中心とする回転。”左回り”は、写真で、Y軸を右から左の方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）レーザは左回りに回転します。
■製品の固定
・本製品は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。M6タップ穴 ピッチ25mmのある防振台や定盤に直接固定することができます。

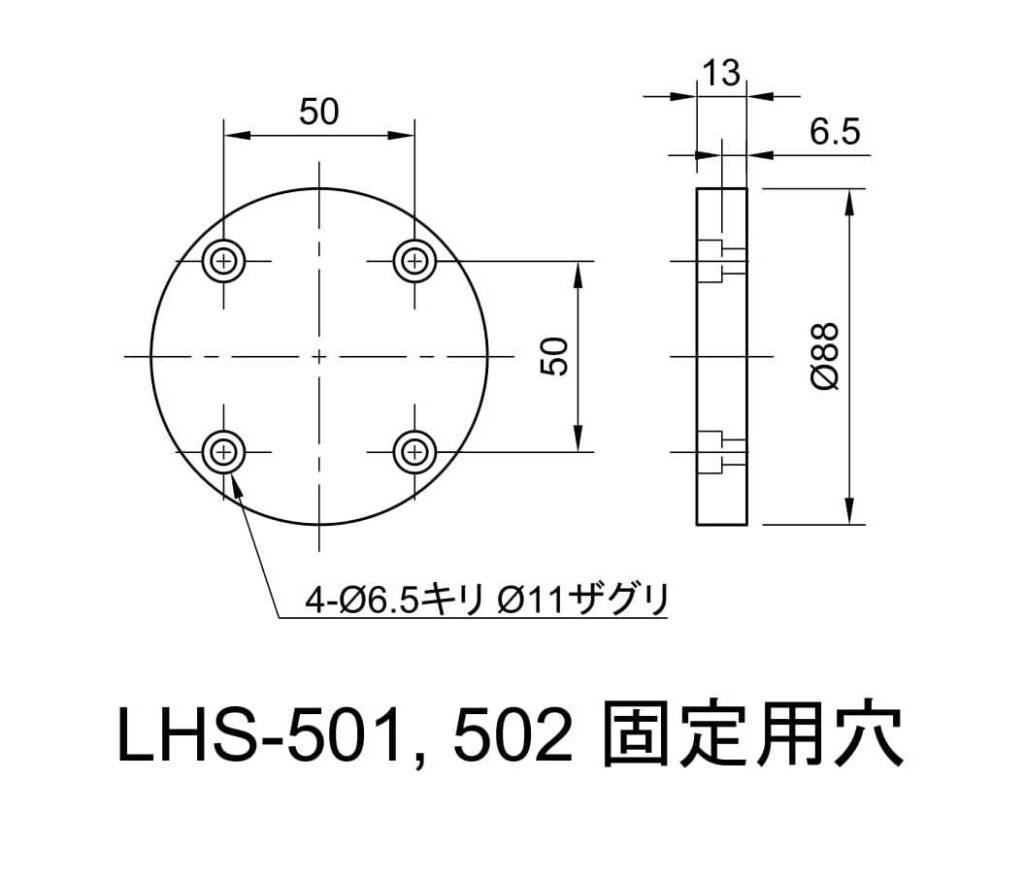

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■用途例
・He-Neレーザなど、φ25～50の筒型機器を固定する用途。
■補足
・レーザは非常に繊細な機器です。レーザをクランプする際は、レーザに必要以上の力が掛からないようご注意ください。
・レーザの運転時間によって、再度の微調整が必要になる場合があります。
・レーザは高温になる可能性がありますので、触る機会のあるときはご注意ください。

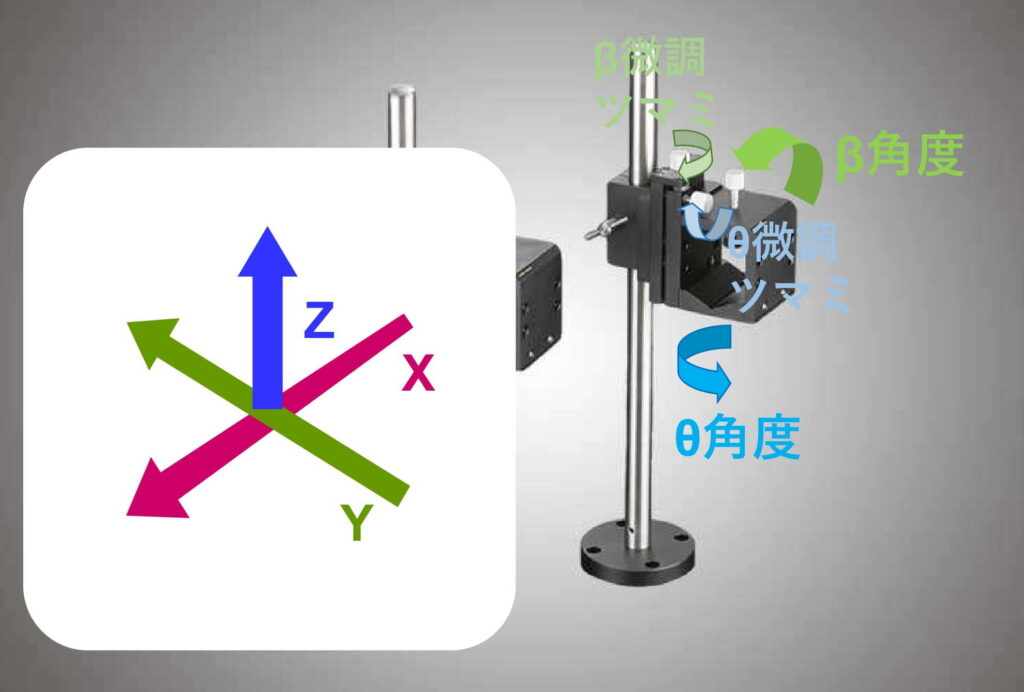

■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右奥から左手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）
| 型番 | LHS-501 | LHS-502 |
| 適応レーザ径（mm） | φ25～φ50 | φ25～φ50 |
| あおり角度（°） β | – | ±3 |
| あおり角度（°） θ | – | ±2 |
| 微動方式 | – | ネジ P=0.25mm |
| 微動分解能（°/回転） β | – | 約0.25 |
| 微動分解能（°/回転） θ | – | 約0.30 |
| 重量（kg） | 2.06 | 2.12 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 価格 | ¥32,000 | ¥50,000 |
