MLH50-45M 『上操作型 丸型レーザホルダ・レーザ径 Max Φ45mm』
■上操作型丸型レーザホルダは、筒型レーザを固定してあおり角度調整（βθ調整）ができる２軸調整ホルダです。
■レーザ本体を受ける部分（穴）は、お使いのレーザ径に合せて製作しますので、ご注文の際にはレーザ本体の直径φをご指定下さい。
■製品の説明
・型番 ：MLH50-45M（写真 右）
・適応レーザ径：Max φ45（ご注文の際にご指定ください）
・光軸高 ：50
・あおり角度 β ：±2.5 °
・あおり角度 θ ：±2 °
・固定穴 ：2-φ4.5キリ φ8ザグリ 深4.5 ピッチ 50（M4キャップボルト用）
■概要
・上操作型丸型レーザホルダは、筒型レーザを固定してあおり角度調整（βθ調整）ができる２軸調整ホルダです。
・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。
・キネマティック機構により、支点を基準としたあおり角度（βθ角度）の微調整ができ、マイクロメータヘッドをツマミとして操作します。
・レーザ本体を受ける部分（穴）は、お使いのレーザ径に合せて製作しますので、ご注文の際にはレーザ本体の直径φをご指定下さい。
■使い方
・製品本体の穴に筒型レーザをセットします。
・あおり角度の調整は、調整ツマミ（マイクロメータヘッド）で行います。

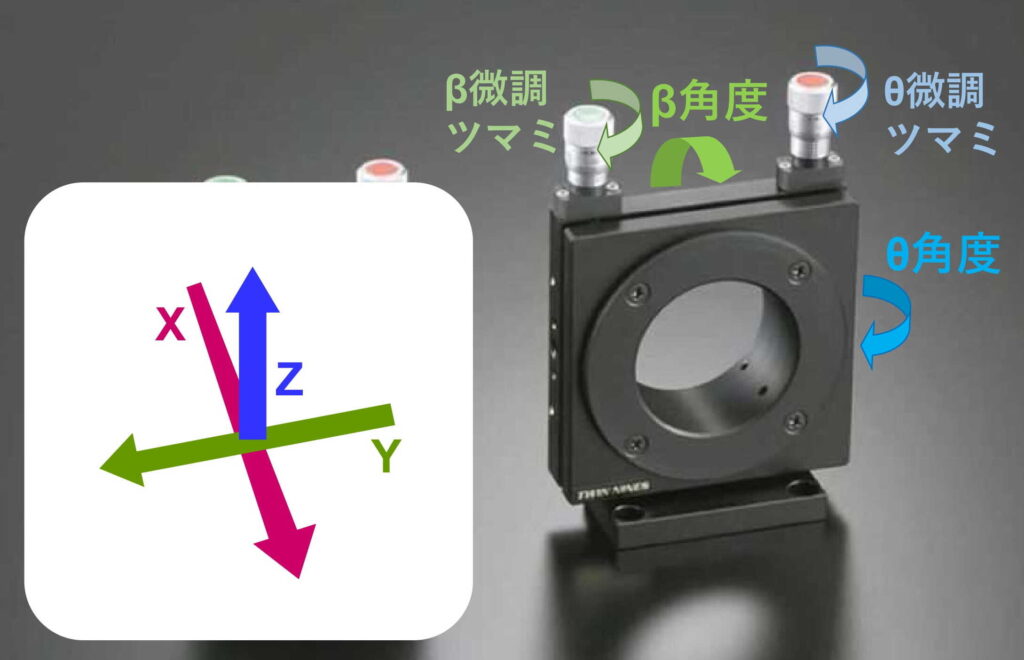

・β軸の調整ツマミ：左（写真中）
・θ軸の調整ツマミ：右（写真中）
・β軸の調整ツマミを右に回すと、β角度は左回りに回転します。
（βはY軸を中心とする回転。”左回り”は、写真で、Y軸を右から左の方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）レーザは右回りに回転します。
■製品の固定
・本製品は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
■用途例
・He-Neレーザなど、筒型機器（Max φ20とφ45）を固定する用途。
（レーザの径はご注文の際にご指定ください。）
■補足
・レーザは非常に繊細な機器です。レーザに必要以上の力が掛からないようご注意ください。
・レーザは高温になる可能性がありますので、触る機会のあるときはご注意ください。
・レーザの運転時間によって、再度の微調整が必要になる場合があります。
■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：左奥から右手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）
| 型番 | MLH50-20M | MLH50-45M |
| 適応レーザ径（mm） | Max φ20 | Max φ45 |
| 光軸高（mm） | 50 | 50 |
| あおり角度（°） β | ±2.5 | ±2.5 |
| あおり角度（°） θ | ±2.5 | ±2 |
| 微動方式 | マイクロメーターヘッド P=0.25mm | マイクロメーターヘッド P=0.25mm |
| 微動分解能（°/回転） β | 約0.36 | 約0.26 |
| 微動分解能（°/回転） θ | 約0.34 | 約0.23 |
| 重量（kg） | 0.28 | 0.36 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 価格 | ¥38,000 | ¥42,000 |
