SF50-102

SF50-102 スペイシャルフィルタホルダ

■スペイシャルフィルタホルダは、レーザ光の波面ノイズや歪を精密ピンホールによって除去し、クリアな波面を作ることを可能にするホルダです。

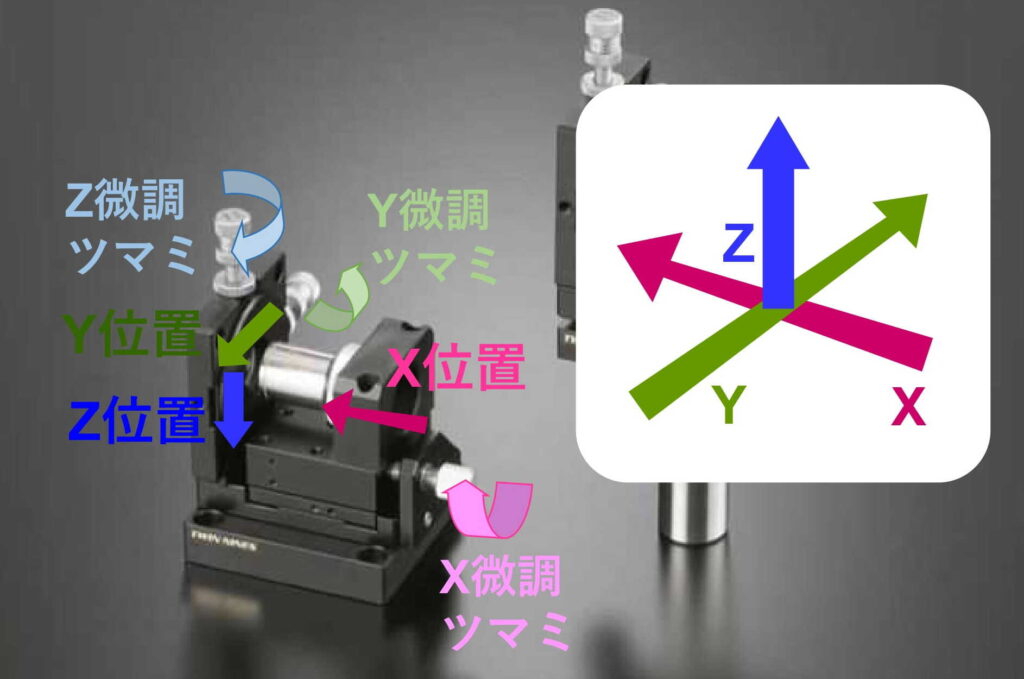

■精密ピンホールは、光軸に対し直行するYZ軸の芯出し調整が可能です。
■対物レンズ保持部は、光軸方向(X軸)のフォーカス微動調整が可能です。
■据付タイプとポール付タイプから選択ができます。
また、ポール付タイプでは、ホルダユニット全体の傾斜角度βも微調整可能です。
■精密ピンホール(φ25μm)と対物レンズ(×10)が標準装備されています。
■レンズ倍率や組合せ変更にも対応しています。
『お問合せ下さい』
◆本製品は、2023年2月から価格改定により新価格となっています。カタログ冊子の掲載価格と異なりますことご了承願います。

型 番SF-101SF50-102
移動量 X± 3± 3
移動量 Y,Z± 1.5± 1.5
傾斜角度< °> β± 3—–
駆動方式 XネジP=0.25ネジP=0.25
駆動方式 Y,Z差動マイクロメーターヘッド差動マイクロメーターヘッド
駆動方式 βネジP=0.5—–
粗動分解能<mm/回転> X0.250.25
粗動分解能<mm/回転> Y,Z0.50.5
微動分解能<μm/目盛> Y,Z
微動分解能< ° /回転> β約 0.57—–
重量<kg>0.530.42
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
RoHS規制対応対応
価格¥120,000¥117,000
