■概要
・ファイバホルダは、光ファイバ素線を固定し、3軸（XYZ）又は 5軸（XYZβθ）の調整ができるホルダです。
・X軸方向（光軸方向）の調整（フォーカスの調整）は、製品背面のツマミを使います。
・光軸に対し直交するYZ軸の芯出し調整が可能です。YZ軸の微動方式は、微調ネジタイプと差動マイクロメータヘッドタイプから選べます。
・XYZ軸調整に加え、微調ネジ調整のキネマティック機構によるあおり角度（角度 βθ）が調整できます。
・FC-12M, FC-12Sのあおり角度調整について、上方のツマミがβ角度調整、下方のツマミがθ角度調整となります。
・光ファイバ素線の固定には、樹脂アダプタ（ファイバホルダ用アダプタ FCAD-6）が必要です（別売）。お使いの光ファイバに合わせた内径にて対応しますので、ご注文の際にφ0.5～φ4mmの範囲内で内径をご指定ください。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
・標準のポールタイプのほか、据付型の対応もしております。お問い合わせください。

■使い方
・ファイバホルダ用アダプタ（FCAD-6）に光ファイバを通し、ファイバホルダ（FC-12S）にセットする。
・光ファイバを格納する円筒部品（φ16）の上部にあるトメネジ（M3トメネジ）を締めて、光ファイバを固定する。
・ファイバホルダ用アダプタ（FCAD-6）の切り欠きは、トメネジを止める箇所と同じ位置にしないようにしてください。
・X軸方向（光軸方向）の調整（フォーカスの調整）は、製品背面のツマミを使います。
・光ファイバ（レーザ光）の芯出しは、差動マイクロメータヘッド 又は ネジにより調整（YZ軸調整）します。

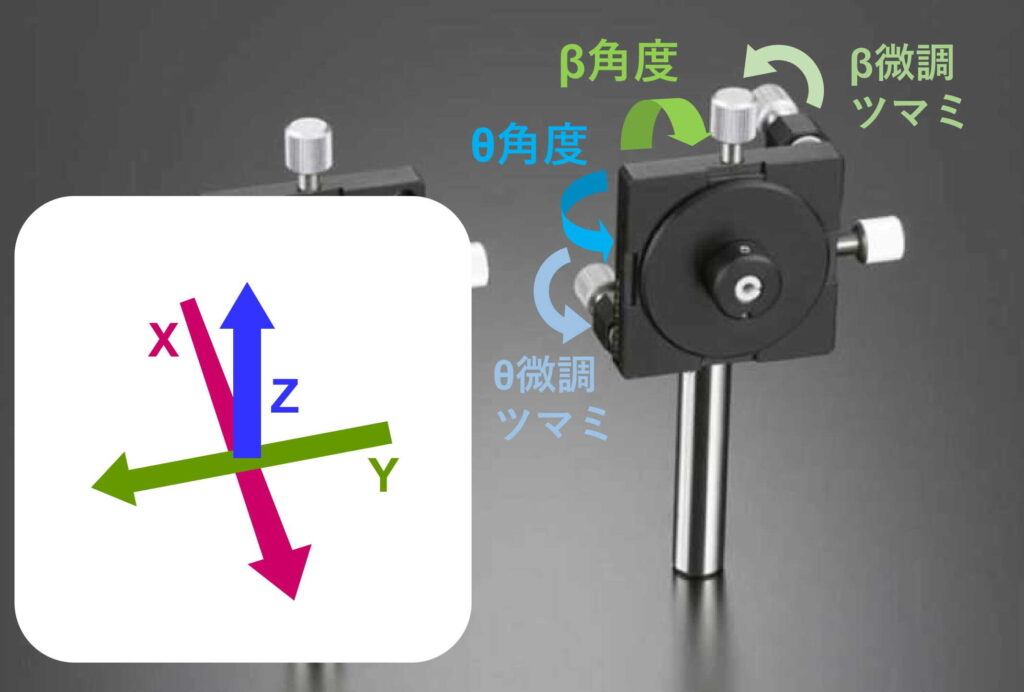

・光ファイバ（レーザ光）の向きは、キネマティック機構により調整（あおり角度（角度 βθ）の微動調整）します。
　・β軸の調整ツマミ：上方（写真で左方向に出ているツマミ）
　・θ軸の調整ツマミ：下方（写真で左方向に出ているツマミ）
・β軸の調整ツマミを右に回すと、β角度は左回りに回転します。
（βはY軸を中心とする回転。”左回り”は、写真で、Y軸を右から左の方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）光ファイバは左回りに回転します。
