RJ-102 『精密ラボジャッキ・標準型・ステージ面 100×160mm』
■組み合わせが可能な 上面用プレート、高さ調整プレート、傾斜ステージ は下記ボタンよりご参照ください。
■ハンドルを回転することにより、ステージ面を垂直移動できます。
■ステージ面を移動後は、クランプで位置を固定します。
■移動精度は平行度0.1mmです。
■ステージ面のM4タップ（ピッチ 25mm）を利用して、機器を取り付けられます。
■黒アルマイト仕上げのアルミ製で、機構部は真鍮製、ステンレス製です。
■製品の説明
・型番 ：RJ-102
・ステージ面：100×160 mm
・耐荷重 ：25 kgf (245 N)
・移動量 Z ：42 mm
・取付穴 ：15-M4 ピッチ25 50×100範囲
・固定穴 ：4-φ4.5キリ □50位置（M4ボルト用）、4-M6 80×140位置、4-φ7キリ 80×140対角位置（M6ボルト用など）
■概要
・精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整ができるラボジャッキです。
・ハンドルを回転することにより、ステージ面を垂直移動できます。
・ステージ面を移動後は、クランプ又はロックネジで位置を固定します。
・移動精度は平行度0.1mmです。
・ステージ面のM4タップ（ピッチ 25mm）を利用して、機器を取り付けられます。
・黒アルマイト仕上げのアルミ製で、機構部は真鍮製、ステンレス製です。
■使い方
（１）ステージ面の移動
・クランプを緩めます。（ハンドルの近くにあります。）
・ハンドルを左に回すとステージ面が上がり、右に回すとステージ面が下がります。
・ステージ面を移動後は、クランプネジを締めて、ステージ面の位置を固定します。
（２）ステージ面への機器の取り付け
・ステージ面のタップ穴を利用して、機器を取り付けます。
■製品の固定

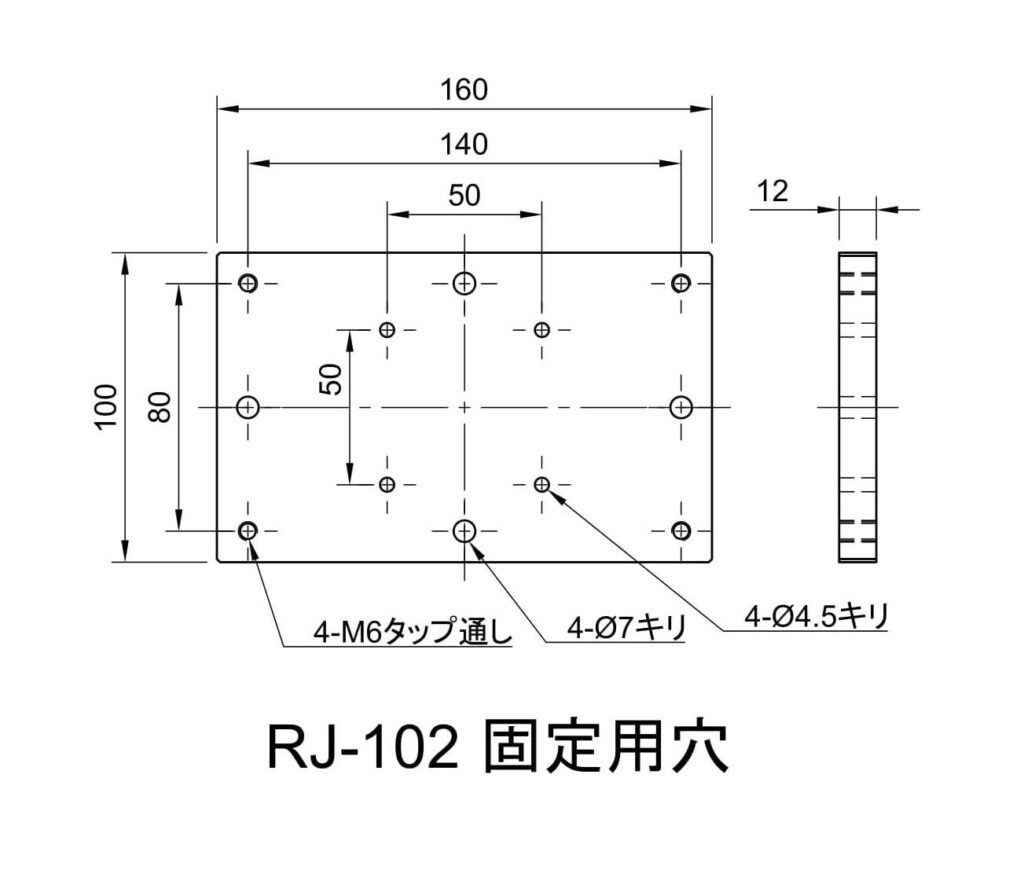

・本製品は、下側部品にある穴（キリ穴やタップ）にボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めは、ステージ面を上げて、作業に十分なスペースを確保してから行ってください。
■利用する機構
・パンタグラフ
・ボールスラスト軸受け
■用途例
・機器・装置類を静置して、昇降の調整をする用途。
・実験や測定のセッティングにご使用いただけます。
■補足
・パンタグラフ式を採用しておりますので、ハンドル1回転に対する移動量は変化します。
・上面プレート（LSP-120, 200, 300）を使うことで、より大きな試料・機器・装置を載せることができます。
・高さ調整プレート（LHP-1016）を使うことで、より高い位置を基準にして垂直移動させることができます。
・傾斜ステージ（TS2-1016）を使うことで、傾斜角度αβの微調整もできるシステムを構築することができます。
・重量物を載せているときは、ハンドルを回すのに力を要する場合があります。
・重量物を載せながら昇降する際は、ステージ面から落下するリスクを取り除いて、行ってください。
| 型番 | RJ-101 | RJ-102 | RJ-103 |
| ステージ面【mm】 | 80×132 | 100×160 | 160×220 |
| 移動量【mm】 | 22 | 42 | 70 |
| 駆動方式 | ネジ (P=1mm) | ||
| 移動ガイド | パンタグラフ方式 | ||
| 移動精度・平行度【mm】 | 0.1 | ||
| 耐荷重【kgf】 | 20 (196N) | 25 (245N) | 30 (294N) |
| 重量【kg】 | 2.0 | 3.2 | 6.3 |
| 材質 | アルミ・真鍮・ステンレス | ||
| 表面処理 | 黒色塗装・黒アルマイト | ||
| 価格 | ¥59,000 | ¥65,000 | ¥71,000 |
