RJ-104 『精密ラボジャッキ・大型・ステージ面 170×270mm・100ｍｍストローク』
■大型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整ができる大型ラボジャッキです。
■ハンドルを回転することにより、ステージ面を垂直移動できます。
■移動量 100mm、耐荷重 30kgf (294N)にて、垂直移動できます。
■移動精度は平行度0.1mmです。
■ステージ面を移動後は、クランプで位置を固定します。
■ステージ面のM4タップ（ピッチ 25mm）を利用して、機器を取り付けられます。
■下面テーブルの □100.8位置 ４か所の取付穴は、ミリ＆インチへの接続が可能です。
■黒アルマイト仕上げのアルミ製で、機構部はステンレス製、黒色塗装の真鍮製です。

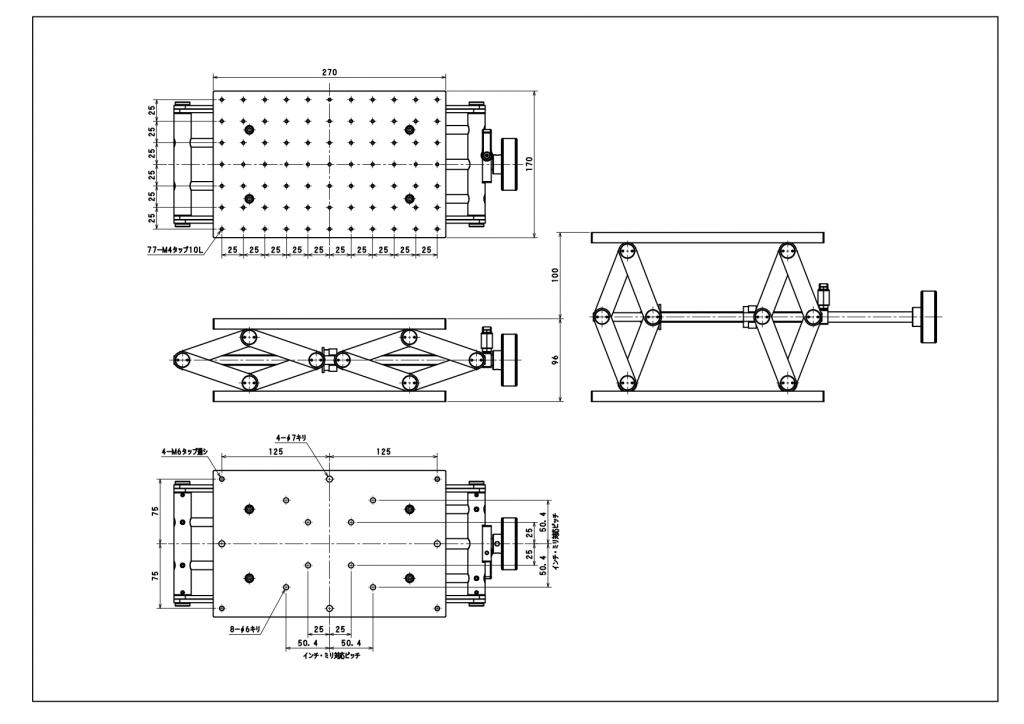

■製品の説明
・型番 ：RJ-104
・ステージ面：170×270 mm
・耐荷重 ：30 kgf (294 N)
・移動量 Z ：100 mm
・取付穴 ：77-M4 ピッチ25 150×250範囲
・固定穴 ：4-φ6キリ □50位置（M4ボルト用など）、4-φ6キリ □100.8位置（M4 又は No.8ボルト用）、4-M6 150×250位置、4-φ7キリ 150×250対角位置（M6ボルト用など）
■概要
・大型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整ができる大型ラボジャッキです。
・ハンドルを回転することにより、ステージ面を垂直移動できます。
・移動量 100mm、耐荷重 30kgf (294N)にて、垂直移動できます。
・移動精度は平行度0.1mmです。
・ステージ面を移動後は、クランプで位置を固定します。
・ステージ面のM4タップ（ピッチ 25mm）を利用して、機器を取り付けられます。
・黒アルマイト仕上げのアルミ製で、機構部はステンレス製、黒色塗装の真鍮製です。
■使い方
（１）ステージ面の移動
・クランプを緩めます。（ハンドルの近くにあります。）
・ハンドルを左に回すとステージ面が上がり、右に回すとステージ面が下がります。
・ステージ面を移動後は、クランプネジを締めて、ステージ面の位置を固定します。
（２）ステージ面への機器の取り付け
・ステージ面のタップ穴を利用して、機器を取り付けます。
■製品の固定
・本製品は、下側部品にある穴（キリ穴やタップ）にボルトを用いて固定できます。

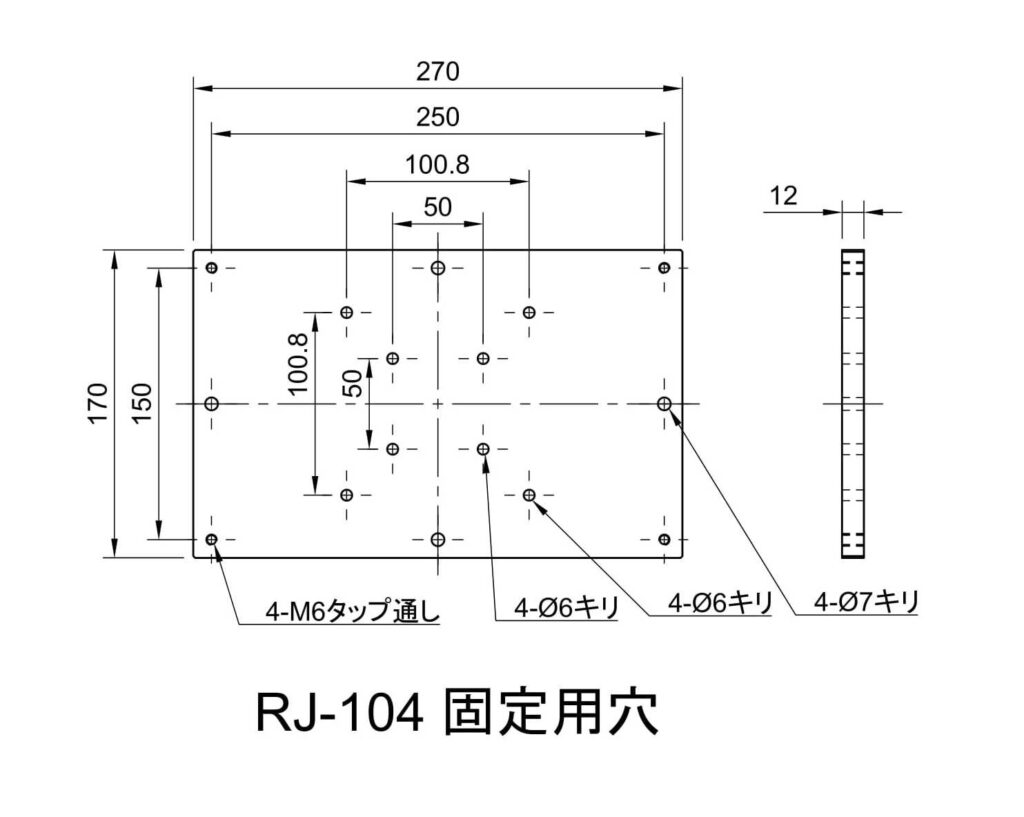

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・下側部品（下面ステージ）の□100.8mm位置の固定穴（4ヶ所）は、ミリ 及び インチ仕様への接続が可能です。
・ネジ止めは、ステージ面を上げて、作業に十分なスペースを確保してから行ってください。
■利用する機構
・パンタグラフ
・ボールスラスト軸受け
■用途例
・機器・装置類を静置して、昇降の調整をする用途。
・実験や測定のセッティングにご使用いただけます。
■補足
・パンタグラフ式を採用しておりますので、ハンドル1回転に対する移動量は変化します。
・上面プレート（LSP-300）を使うことで、より大きな試料・機器・装置を載せることができます。
・重量物を載せているときは、ハンドルを回すのに力を要する場合があります。
・重量物を載せながら昇降する際は、ステージ面から落下するリスクを取り除いて、行ってください。
| 型番 | RJ-104 |
| ステージ面【mm】 | 170×270 |
| 移動量【mm】 | 100 |
| 駆動方式 | ネジ (P=1mm) |
| 移動ガイド | パンタグラフ方式 |
| 移動精度・平行度【mm】 | 0.1 |
| 耐荷重【kgf】 | 30 (294N) |
| 重量【kg】 | 7.5 |
| 材質 | アルミ・真鍮・ステンレス |
| 表面処理 | 黒色塗装・黒アルマイト |
| 価格 | ¥120,000 |
