45°直角プリズム 【概要】

■45°直角プリズムは光路を90°、又は 180°曲げるのに使用します。

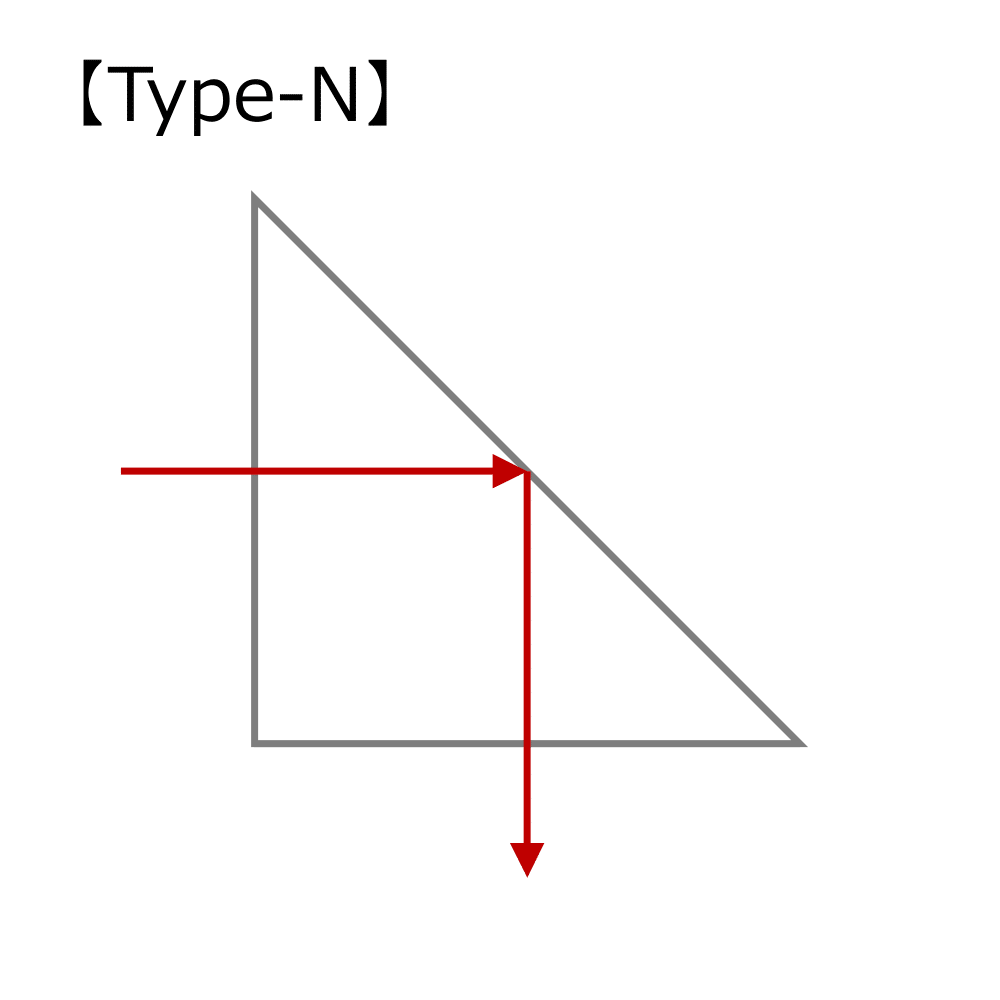

■Type-N
反射膜や反射防止膜をもたない、シンプルなプリズムです。

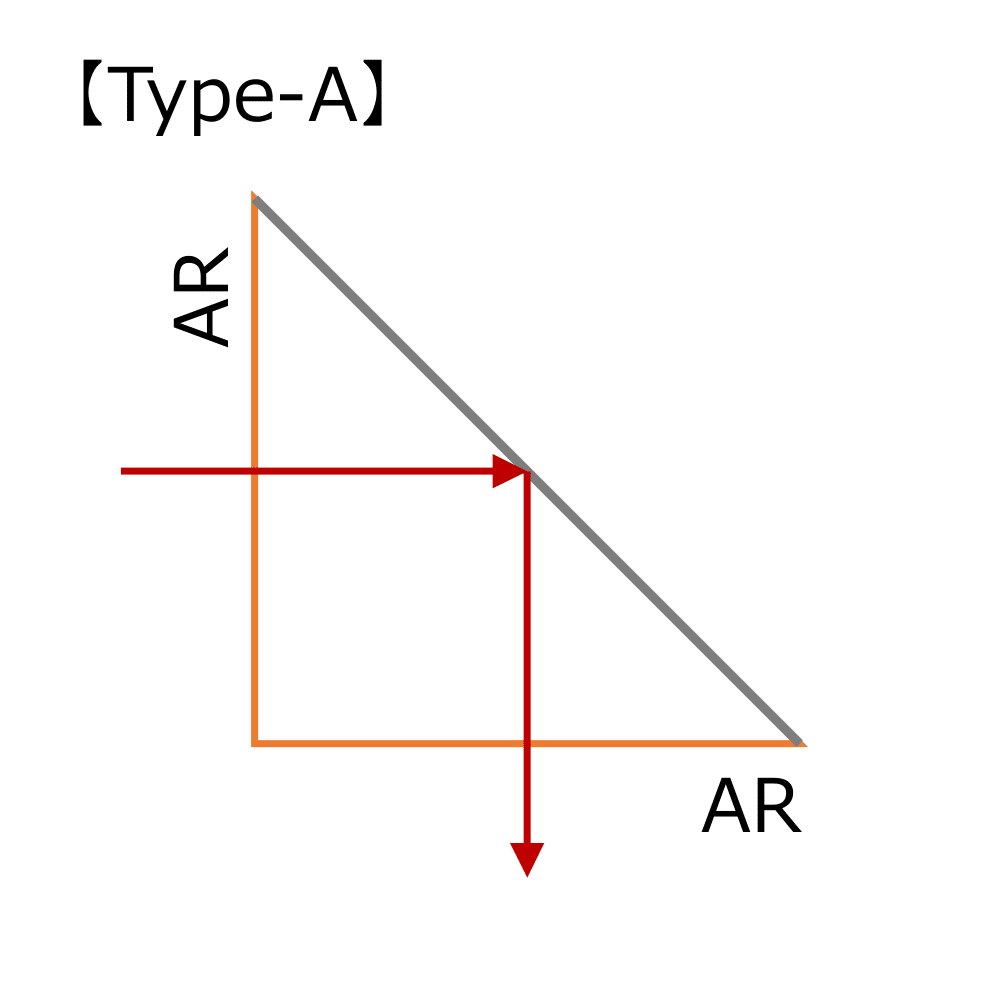

■Type-A

直角をはさむ2面に反射防止膜(ARコート)を施してあり、斜面での全反射を利用して光路を90°曲げます。
■Type-B
2面の反射防止膜(ARコート)に加え、斜面に反射膜(RCコート)を施してあり、垂直でない入射光に対しても反射効率を上げていきます。
(Type-Aの斜面に反射膜(RCコート)を施したものです。)

■Type-C
斜面に反射膜(RCコート)を施してあり、表面鏡として用います。

■特注サイズの対応も可能です。お問合せ下さい。

・材質は、BK7相当です。
・寸法公差は、+0/-0.2mm です。
・ARコート(Anti-Reflection coating:反射防止膜)は、不要な反射を低減し、光の透過率を向上させます。膜の表面反射光と材質境界反射光が逆位相になるように設計しており、互いに打ち消し合うことで反射を抑制します。
・RCコート(Reflection coating:反射膜)はアルミを主体とする膜で、光を反射します。
・面精度は、光学部品の表面が理想的な平面からどれだけずれているかを示す指標です。
 測定には干渉計を使い、光源の波長を基準に表記します。
・”λ”(波長)は、測定に使うレーザ光の波長(例えば、He-Neレーザの632.8nm)です。
 ・λ(1波長)   = 632.8 nm
 ・λ/2(1/2波長)= 316.4 nm
・面精度の”有効径90%”は、面全体の直径(または幅)の90%を有効範囲とみなし、その範囲内で面精度を保証することを意味します。
・例えば、PR-05N-3の「面精度(有効径90%):λ/2ほど」は、各プリズム面の中心から直径4.5mmの範囲で、表面の高低差が約316.4nm以内であることを保証する、という意味です。

45°直角プリズム 【 コート無し・Type-N 】

■45°直角プリズムは光路を90°、又は 180°曲げるのに使用します。

Type-N
反射膜や反射防止膜をもたない、シンプルなプリズムです。


■特注サイズの対応も可能です。お問合せ下さい。

型番寸法 【mm】面精度
(有効径90%)
角度精度価格
PR-03N-33×3×3λ/2ほど±3 ′¥1,800
PR-04N-34×4×4
PR-05N-35×5×5
PR-06N-36×6×6
PR-07N-37×7×7¥1,800
PR-08N-38×8×8
PR-09N-39×9×9
PR-10N-310×10×10
PR-15N-315×15×15¥2,400
PR-20N-320×20×20¥3,000
PR-25N-325×25×25¥4,200
PR-30N-330×30×30λほど¥6,000
PR-35N-335×35×35¥9,000
PR-40N-340×40×40¥12,000
PR-50N-350×50×502λほど¥14,400


45°直角プリズム 【 コート有り・Type-A 】

■45°直角プリズムは光路を90°、又は 180°曲げるのに使用します。

Type-A

直角をはさむ2面に反射防止膜(ARコート)を施してあり、斜面での全反射を利用して光路を90°曲げます。

■特注サイズの対応も可能です。お問合せ下さい。

型番寸法 【mm】面精度
(有効径90%)
角度精度価格
PR-03A3×3×3λ/4ほど±3 ′¥3,000
PR-04A4×4×4
PR-05A5×5×5¥4,200
PR-06A6×6×6
PR-07A7×7×7¥4,200
PR-08A8×8×8
PR-09A9×9×9
PR-10A10×10×10±1 ′
PR-15A15×15×15¥6,000
PR-20A20×20×20¥8,400
PR-25A25×25×25¥11,400
PR-30A30×30×30λ/2ほど¥15,000
PR-35A35×35×35¥19,200
PR-40A40×40×40¥24,000
PR-50A50×50×50λほど¥30,000

45°直角プリズム 【 コート有り・Type-B 】

■45°直角プリズムは光路を90°、又は 180°曲げるのに使用します。

Type-B
2面の反射防止膜(ARコート)に加え、斜面に反射膜(RCコート)を施してあり、垂直でない入射光に対しても反射効率を上げていきます。
(Type-Aの斜面に反射膜(RCコート)を施したものです。)


■特注サイズの対応も可能です。お問合せ下さい。

型番寸法 【mm】面精度
(有効径90%)
角度精度価格
PR-03B3×3×3λ/4ほど±3 ′¥3,600
PR-04B4×4×4
PR-05B5×5×5¥5,100
PR-06B6×6×6
PR-07B7×7×7¥5,100
PR-08B8×8×8
PR-09B9×9×9
PR-10B10×10×10±1 ′
PR-15B15×15×15¥7,200
PR-20B20×20×20¥10,200
PR-25B25×25×25¥13,800
PR-30B30×30×30λ/2ほど¥18,000
PR-35B35×35×35¥22,800
PR-40B40×40×40¥28,800
PR-50B50×50×50λほど¥36,000

45°直角プリズム 【 コート有り・Type-C 】

■45°直角プリズムは光路を90°、又は 180°曲げるのに使用します。

Type-C
斜面に反射膜(ARコート)を施してあり、表面鏡として用います。

■特注サイズの対応も可能です。お問合せ下さい。

型番寸法 【mm】面精度
(有効径90%)
角度精度価格
PR-03C3×3×3λ/4ほど±3 ′¥2,400
PR-04C4×4×4
PR-05C5×5×5¥3,600
PR-06C6×6×6
PR-07C7×7×7¥3,600
PR-08C8×8×8
PR-09C9×9×9
PR-10C10×10×10±1 ′
PR-15C15×15×15¥4,800
PR-20C20×20×20¥6,600
PR-25C25×25×25¥8,400
PR-30C30×30×30λ/2ほど¥12,000
PR-35C35×35×35¥15,600
PR-40C40×40×40¥19,200
PR-50C50×50×50λほど¥24,000
