回転・傾斜ステージ 一覧

回転ステージ
【φ25~φ120mm】

傾斜ステージ
【□25~□80mm】
小型タイプ

傾斜ステージ
中型長方形タイプ

傾斜回転ステージ
【フラットテーブル面】
【□40・□60mm】

θ-2θ自動回転ステージ
ステッピングモータ
2テーブル・独立回転軸
【θ1:φ135/θ2:φ90】

自動回転ステージ
ステッピングモータ

【φ90mm】

回転ステージ【φ25~φ120】

■回転ステージは、移動ガイドにすり合わせ式を採用したθ軸360°方向へ調整が可能なステージです。
■360°方向での粗動調整後、粗微動切替クランプを利用する事でマイクロメータヘッドによる±5°の微動回転が可能です。
■RA-60Fタイプは粗動回転のみとなります。また、RA-25は微調ネジP=0.25mmの微動調整となっています。
■φ300サイズの大型品やクロスガイド方式のタイプなども製作しております。『お問合せ下さい』

品番テーブルサイズ回転角度 粗動/微動耐荷重【kgf】価格
RA-25φ25mm 360°/±5°2(19.6N)¥20,000
RA-25-LRA-25-L は微調ネジが反対位置となるRA-25勝手違いタイプです。¥20,000
RA-40Mφ40mm360°/±5°3(29.4N)¥21,000
RA-40M-LRA-40M-L は操作マイクロが反対となるRA-40M勝手違いタイプです。¥21,000
RA-60Mφ60mm360°/±5°5(49N)¥27,000
RA-60Fφ60mm360°/ー5(49N)¥14,000
RA-80Mφ80mm360°/±5°6(58.8N)¥30,000
RT-90φ90mm360°/±5°6(58.8N) ¥35,000
RA-120Mφ120mm360°/±5°7(68.6N)¥40,000
RA-25-NMGRA-25-NMGは、標準RA-25の非磁性タイプとなります。¥30,000
※製品補足RA-25-L と RA-40M-L の基本構造等は標準型の個別ページをご参照願います。

傾斜ステージ【小型■25~80mm】

■傾斜ステージは、微調整ネジの操作によって、αβ軸の傾斜角度を±2~3°の範囲で姿勢調整や基準出しに使用するステージです。
■TS2-60・80タイプは、調整ツマミ部分が、ステージ底面よりも突出しているため、スペーサ等を利用してください。
■各サイズの製品は、その他の同一サイズステージへの接続利用も可能です。

品番テーブルサイズ傾斜角度耐荷重【kgf】価格
TS2-25S25×25 mmα&β: ±3°1(9.8N) ¥15,000
TS2-40S40×40mm α&β: ±3°2(19.6N) ¥18,000
TS2-60S60×60 mmα&β: ±2.5°3(29.4N) ¥20,000
TS2-80S80×80mmα&β: ±2°5(49N) ¥25、000
TS-60S60×60mmβ:±2.5°(1軸)3(29.4N)¥17,000

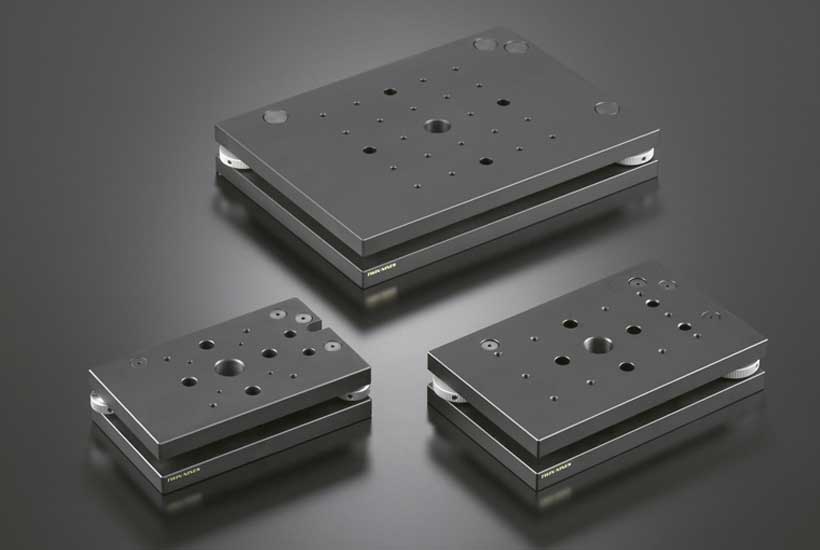

傾斜ステージ【中型長方形タイプ】

■傾斜ステージは、調整リングによるαβ2軸の傾斜角度が調整可能なステージです。
■中型サイズの長方形型は、微動調整が可能なステージです。微細な姿勢制御や基準出しに有効です。
■各サイズの傾斜ステージは、精密ラボジャッキへ容易に搭載接続が可能です。

品番サイズ傾斜角度  α/β耐荷重【kgf】接続可能ラボジャッキ価格
TS2-801380×132mm±1.4/±0.8°8(78.4N)RJ-101 ¥40,000
TS2-1016100×160mm±1.2/±0.7°10(98.1N)RJ-102¥48,000
TS2-1622160×220mm±0.7/±0.6° 10(98.1N)RJ-103¥56,000

傾斜回転ステージ【■40・■60mm】

■傾斜回転ステージは調整ネジの操作により、αβθ軸を±3°の範囲で微動調整が可能なステージです。
■サンプル他、搭載物の姿勢制御や基準出しに有効です。
■サイズ40と60から選択が可能です。また、同一サイズの他のステージ製品とも接続が可能です。

品番テーブルサイズ回転角度αβθ駆動方式価格
TS3-40S40×40mm ±3°ネジP=0.5mm ¥30,000
TS3-60S60×60mm±3°ネジP=0.5mm¥36,000

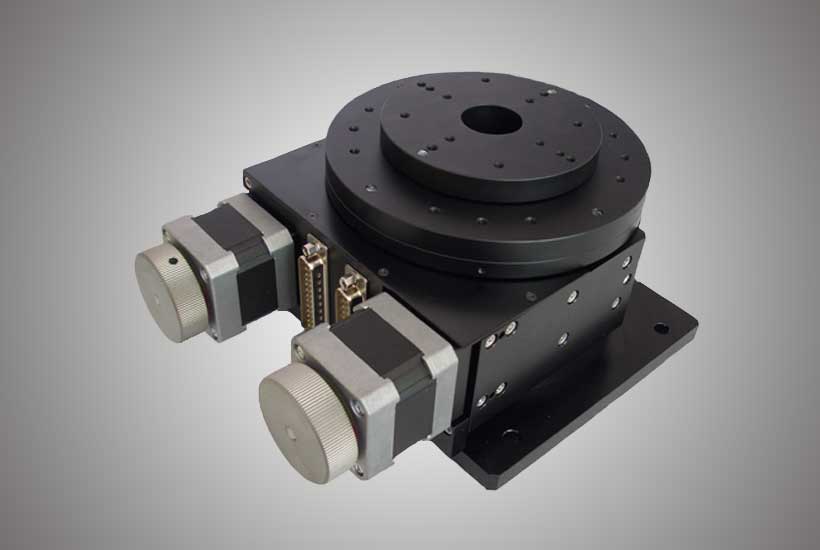

θ-2θ自動回転【ステッピングモータ・2テーブル型】

■θ-2θ自動回転ステージは、2つの回転テーブルを独立して制御できる自動ステージです。
■中心側θ2に試料台、外側θ1にアーム及び光学系を設置利用する事で液晶デバイス等の反射光計測などにも利用可能です。
■コネクタ配線は、お手持ちのコントローラ等へ接続可能な配線処理をしてご提供可能です。

品番テーブルサイズ【mm】駆動方式耐荷重【kgf】価格
RAW-135θ1:φ135/θ2:φ90ウォームギアθ1:5(49N)/θ2:7(68.6N)¥450,000

自動回転ステージ【ステッピングモータ・φ90テーブル】

■中型サイズの自動回転ステージは、ステッピングモータとクロスローラベアリングを採用した構造となっています。
■コネクタ配線は、お手持ちのコントローラで使用可能な配線処理にてご提供が可能です。
また、Dsubコネクタへの交換にも対応しております。ご相談ください。

品番テーブルサイズ【mm】駆動方式耐荷重【kgf】価格
RAA-90φ90ウォームギア10(98.1N) ¥280,000
