X12-001 『 XY軸ネジ送りステージ・□25mmﾃテーブル 』
■XY軸ネジ送りステージは、ショートストロークの微動調整に優れたXY軸ステージです。
■駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
■小型・軽量な構造は、組込用途にも適しています。
■製品の説明
・型番 ：X12-001（写真 手前 左）
・ステージ面 ：□25
・移動量 XY ：±5
・取付穴（上面）：8-M2 ピッチ10 □20位置
・固定穴（底面）：4-φ2.5キリ φ4.5ザグリ 深5 □20位置（M2キャップボルト用）
■概要
・XY軸ネジ送りステージは、ショートストロークの微動調整に優れたXY軸ステージです。
・駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
・小型・軽量な構造は、組込用途にも適しています。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向が各軸の方向になるように付いている）
（２）クランプ
・調整ツマミが設置されている面の隣の面にあるネジ
X12-001, 002は、M2ナベネジとなっております。
■製品の固定

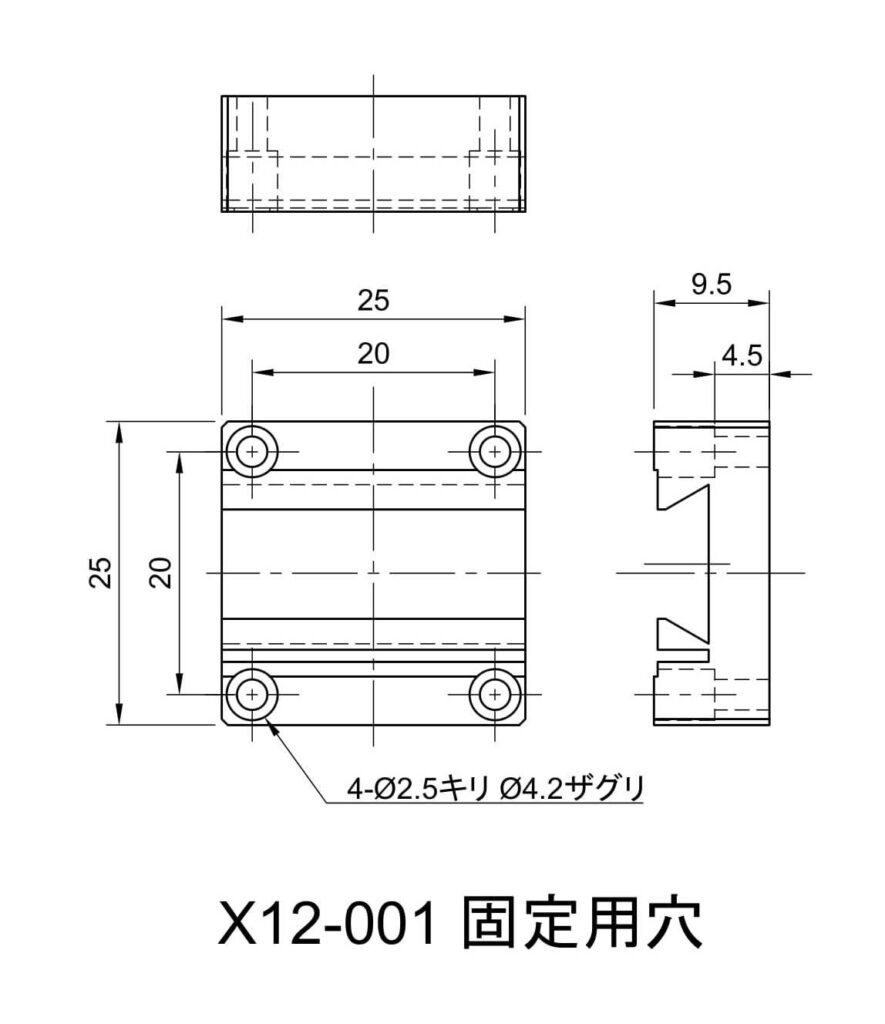

・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。
■利用する機構
・アリ溝
■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。
| 品番 | X12-001 | Ｘ12-002 |
| テーブルサイズ【mm】 | 25×25 | 40×40 |
| 移動量【mm】 | ±5 | ±7 |
| 駆動方式 | ネジ | ネジ |
| 移動ガイド | アリ溝 | アリ溝 |
| 移動分解能【mm/回転】 | 0.5 | 0.5 |
| 耐荷重【kgf】 | 3 (29.4N) | 3 (29.4N) |
| 重量【kg】 | 0.16 | 0.4 |
| 材質 | 真鍮 | 真鍮 |
| 表面処理 | クロームメッキ | クロームメッキ |
| RoHS規制 | 対応 | 対応 |
| 税別価格 | ¥21,000 | ¥23,000 |
