X12-013 『 アルミ軽量型 XY軸ネジ送りステージ・□60mmテーブル 』
■アルミ製軽量型・XY軸ネジ送りステージは、従来製品の本体材質をアルミにすることで小型軽量化したXY軸ステージです。
■薄型化・軽量化により、組み込み利用での総質量の軽量化に寄与します。
■本体材質を真鍮からアルミに変更することにより、質量を低減しました。
■駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
■製品の説明
・型番 ：X12-013
・ステージ面 ：□60
・移動量 XY ：±10
・厚み ：24
・質量 ：0.2 kg
・取付穴（上面）：4-M3 □30位置、9-M4 ピッチ25 □50位置
・固定穴（底面）：4-φ4.5キリ φ8ザグリ 深4.5 □50位置（M4キャップボルト用）
■概要
・アルミ製軽量型・XY軸ネジ送りステージは、従来製品の本体材質をアルミにすることで小型軽量化したXY軸ステージです。
・薄型化・軽量化により、組み込み利用での総質量の軽量化に寄与します。
・本体材質を真鍮からアルミに変更することにより、質量を低減しました。
・駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向が各軸の方向になるように付いている大きいネジ）
（２）クランプ
・調整ツマミが設置されている面の隣の面にある小さいネジ
■製品の固定

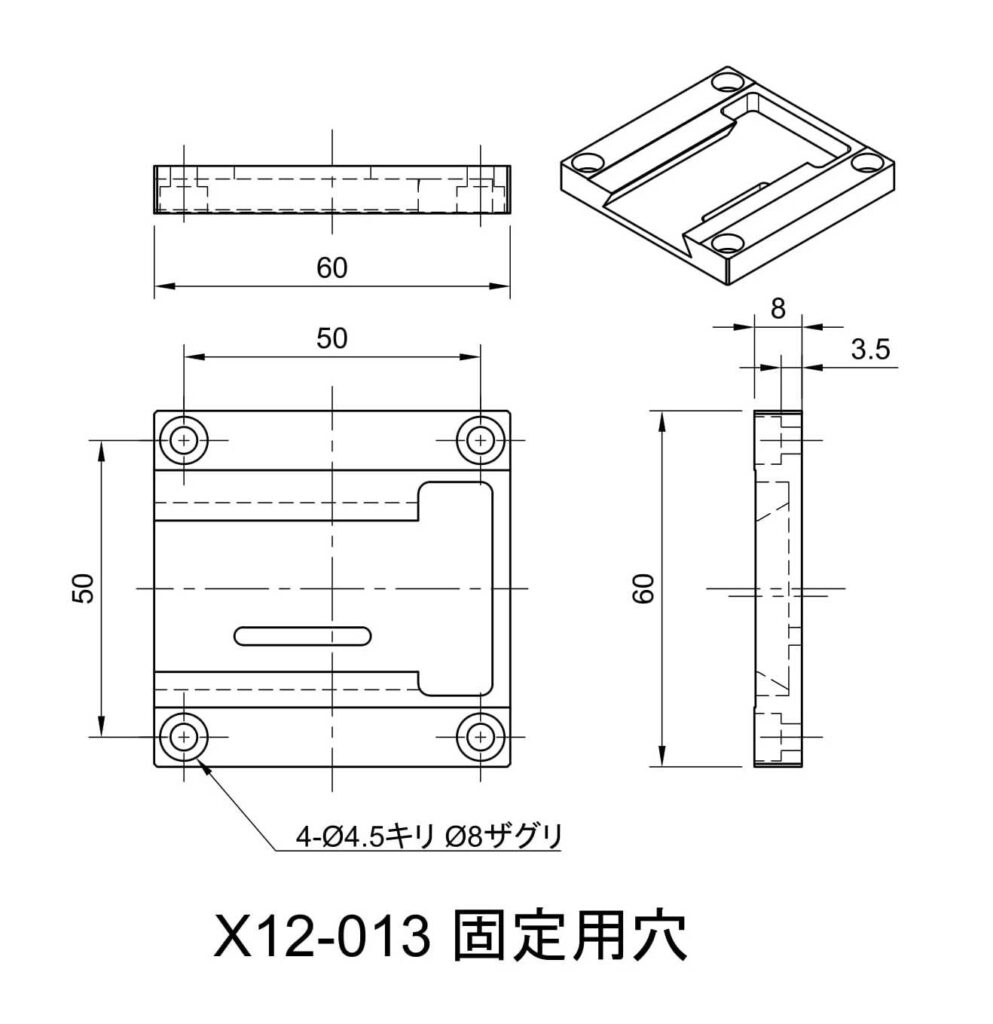

・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。
■利用する機構
・アリ溝
■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。
■補足
・各ステージサイズ製品は、その他の同じサイズのステージ製品との接続互換がありますので、組み合せ利用にも有効です。
| 品番 | X12-012 | X12-013 |
| テーブルサイズ【mm】 | 40×40 | 60×60 |
| 移動量 【mm】 | ±7 | ±10 |
| 厚み 【mm】 | 24 | 24 |
| 駆動方式 | ネジ | ネジ |
| 移動ガイド | アリ式 | アリ式 |
| 移動分解能 【mm/回転】 | 0.5 | 0.5 |
| 耐荷重 【kgf】 | 2 (19.6N) | 3.5 (34.3N) |
| 重量【ｇ】 | 100 | 200 |
| 材質 | アルミ | アルミ |
| 表面処理 | アルマイト | アルマイト |
| 参考 厚み従来比 【－％】 | 20 | －－－ |
| 参考 重量従来比 | 1/4 | －－－ |
| RoHS規制 | 対応 | 対応 |
| 税別価格 | ¥19,000 | ¥22,000 |
