X12-102　『 XY軸ネジ送りステージ・40×60mmテーブル 』

■XY軸ネジ送りステージは、ショートストロークの微動調整に優れたXY軸ステージです。

■駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。

■小型・軽量な構造は、組込用途にも適しています。

■製品の説明
・型番　　　　　：X12-102（写真 奥 右）
・ステージ面　　：40×60
・移動量 XY　　  ：±7.5
・取付穴（上面）：1-M16 P1 中央、4-M3 □32位置、2-M3 ピッチ22 中央、4-M4 13×50位置
・固定穴（底面）：4-φ4.5キリ □50位置（M4ボルト用）

上面スペーサ AD-604　　　

■概要
・XY軸ネジ送りステージは、ショートストロークの微動調整に優れたXY軸ステージです。
・駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
・小型・軽量な構造は、組込用途にも適しています。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向が各軸の方向になるように付いている）
（２）クランプ
・調整ツマミが設置されている面の隣の面にあるネジ

■製品の固定
・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

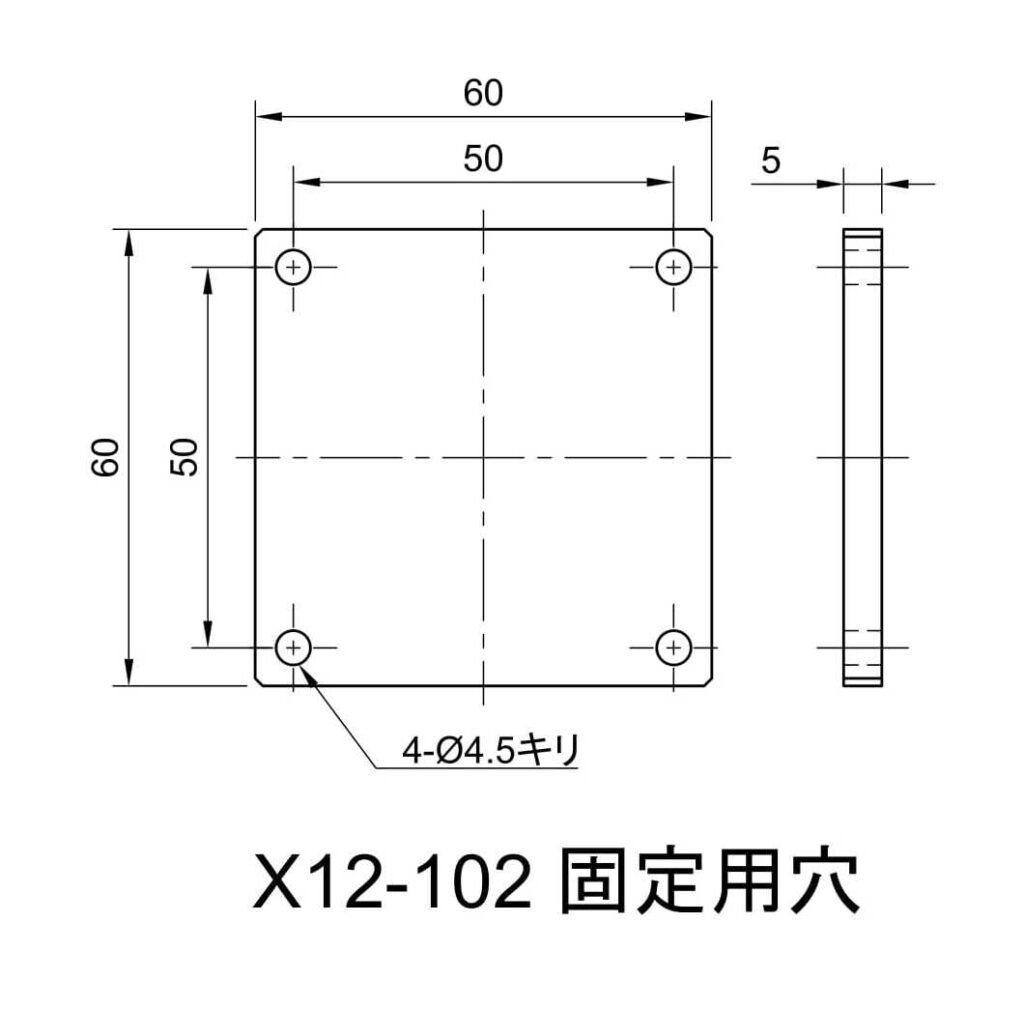

　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■利用する機構
・アリ溝

■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・X12-102では、上面スペーサ（AD-604）を利用することで、異なるステージ製品との組み合せが可能となります。

品番Ｘ12-101Ｘ12-102
テーブルサイズ【mm】24×3040×60
移動量【mm】±5±7.5
駆動方式ネジネジ
移動ガイドアリ溝アリ溝
移動分解能【mm/回転】0.50.5
耐荷重【kgf】3.5 (34.3N)7.5 (73.5N)
重量【kg】0.220.7
材質真鍮真鍮
表面処理クロームメッキクロームメッキ
RoHS規制対応対応
税別価格¥24,000¥30,000
