XC2-60SMW

XC2-60SMW　『 XY軸アルミステージ・□60mmテーブル・粗微動分離型調整 』

■XY軸アルミステージは、クロスローラガイドを採用した高精度で軽量な直動型のXY軸ステージです。

■移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。

■XC2-60SMWでは駆動方式に、粗動と微動を分割したマイクロメータヘッドを採用しており、２段階で微細な調整が可能です。分割された微動側マイクロでは、P=0.25mmファインピッチネジを採用しています。

■製品の説明
・型番　　　　　　　　　：XC2-60SMW（粗微動分割型）
・ステージ面　　　　　　：□60
・移動量 XY　　　　　　  ：±6.5（微動 ±0.3）
・マイクロヘッド操作位置：センター（粗動）
・微動ツマミ操作位置　　：サイド（ファインピッチネジ）
・取付穴（上面）　　　　：1-M16 P1 中央、8-M4 ピッチ25 □50位置
・固定穴（底面）　　　　：4-φ4.5キリ φ8ザグリ 深4.5 □50位置（M4キャップボルト用）

■概要
・XY軸アルミステージは、クロスローラガイドを採用した高精度で軽量な直動型のXY軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
・マイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。
・XC2-60SMWは、粗微動調整が可能なステージです。微動機構は分割した調整ツマミ（ファインピッチネジ）で操作できます。
・XC2-60SMDは、粗微動一体型マイクロメータヘッドによる粗動・微動の調整が可能なステージです。
・XC2-60FMTは、通常より厚みが薄く軽量で、ファインピッチタイプのマイクロメータヘッドによる駆動となります（XC2-60FMTの厚み：25、XC2-60SMの厚み：38）。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・粗動：マイクロメータヘッド
・微動：ファインピッチネジ
（２）クランプ
・マイクロメータヘッドが設置されている面の隣の面にあるネジ

■製品の固定

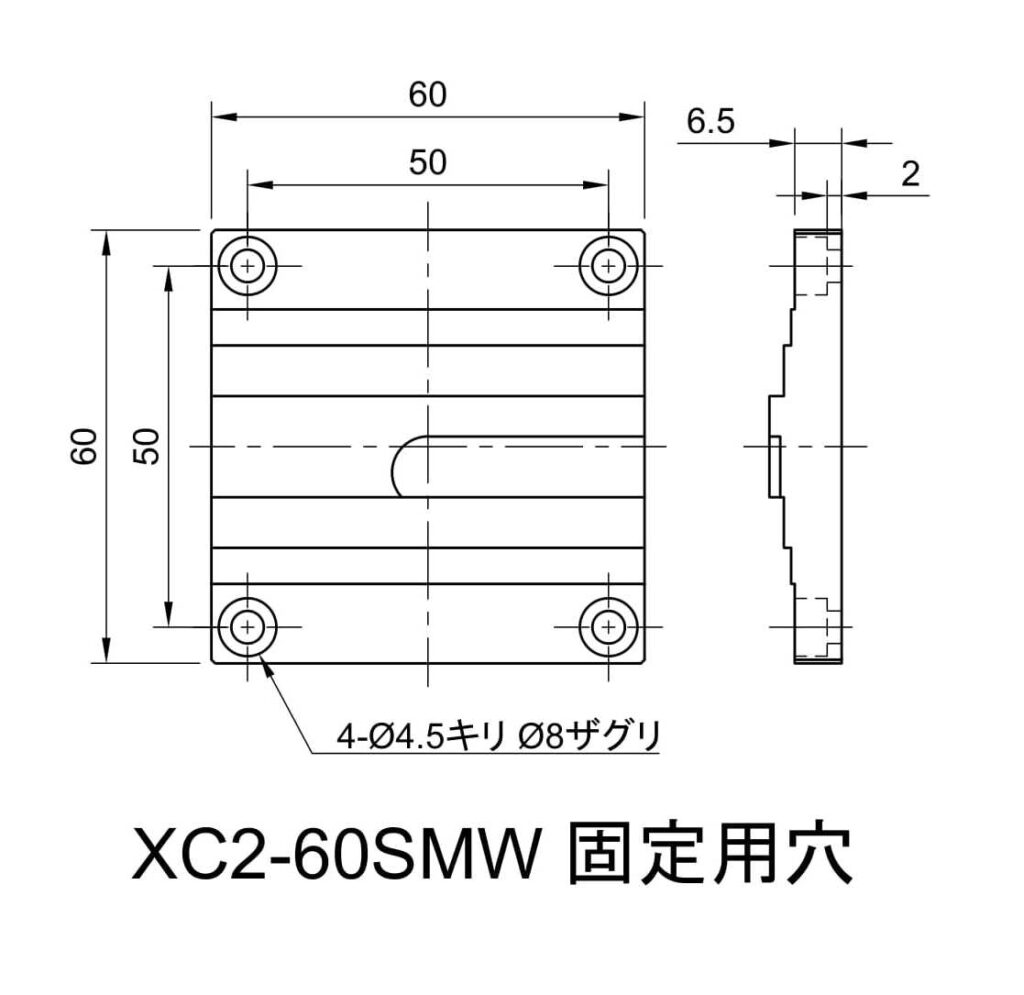

・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトなどを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

品番XC2-60SMWXC-60SMD
テーブルサイズ【mm】60×6060×60
操作位置センタ・サイドサイド
移動量【mm】　粗動±6.5±6.5
移動量【mm】　微動±0.3±0.1
駆動方式マイクロメータヘッドマイクロメータヘッド
マイクロタイプ粗微動分離型粗微動一体型
移動ガイドV溝レール/クロスローラV溝レール/クロスローラ
表示分解能【μm】　粗動1010
表示分解能【μm】　微動55
移動精度・真直度【μm】33
耐荷重【kgf】6 (58.8N)6 (58.8N)
重量【kg】0.70.7
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
税別価格¥145,000
￥182,000
