X14-002

X14-002　XZ軸ネジ送りステージ

■XZ軸ネジ送りステージは、ステージ面を垂直に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。

■駆動方式はネジ式 (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。

■小型・軽量な構造は、組込用途にも適しています。

■X14-001, 002, 102は、Ｌ型ブラケット（BR-25L, 40L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

■製品の説明
・型番　　　　　　　　：X14-002（写真 奥 左）
・ステージ面　　　　　：□40
・移動量 XZ　　　　　  ：±7
・取付穴（ステージ面）：1-M2 中央、4-M2 □20位置、8-M3 ピッチ16 □32位置
・固定穴（底面）　　　：4-φ3.5キリ φ6ザグリ 深6 □32位置（M3キャップボルト用）
・適応Ｌ型ブラケット　：BR-40L

■概要
・XZ軸ネジ送りステージは、ステージ面を垂直に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。
・駆動方式はネジ式 (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
・小型・軽量な構造は、組込用途にも適しています。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向が各軸の方向になるように付いている）
（２）クランプ
・X軸：調整ツマミが設置されている面の隣の面にあるネジ
・Z軸：調整ツマミが設置されている面の隣の面にあるネジ
　X14-001, 002は、M2ナベネジとなっております。

■製品の固定
・本製品は、最下部部品にある穴（キリ穴及び/又はザグリの組合せ）にキャップボルトなどを用いて固定できます。

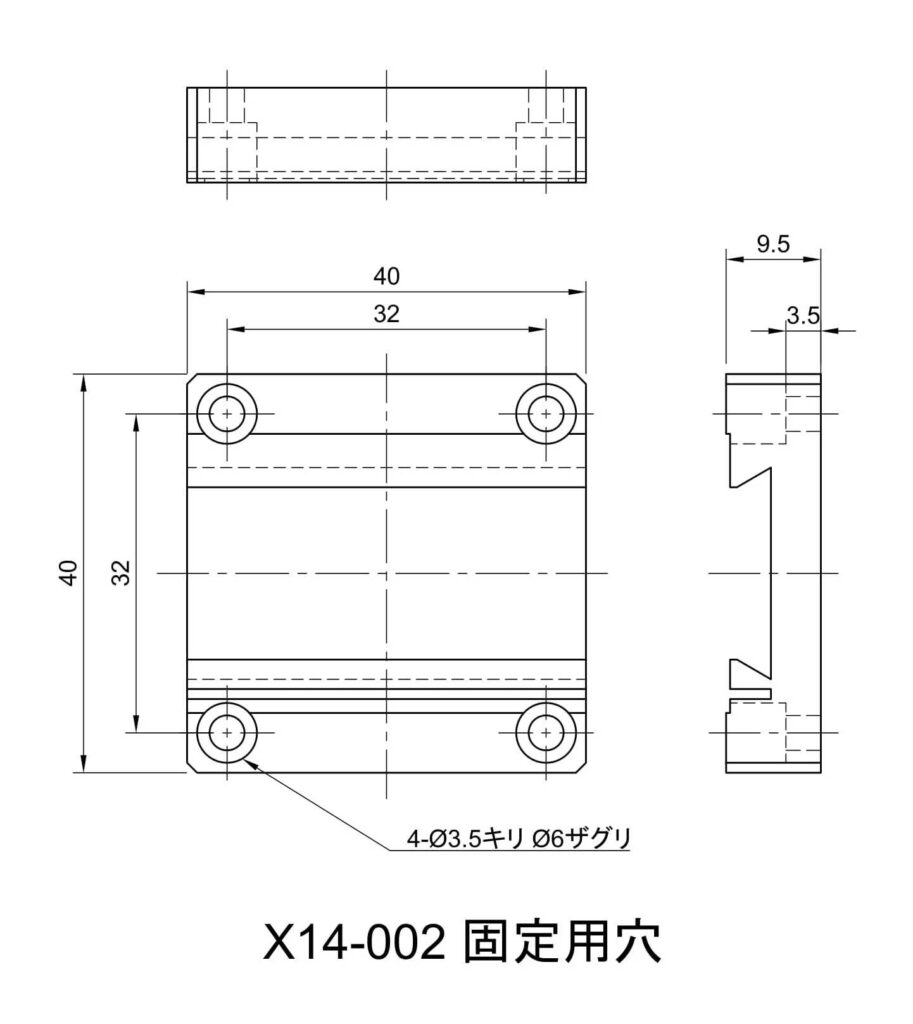

　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■利用する機構
・アリ溝

■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・X14-001, 002, 102は、Ｌ型ブラケット（BR-25L, 40L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

品番Ｘ14-001Ｘ14-002
テーブルサイズ【mm】25×2540×40
移動量【mm】±5±7
駆動方式ネジネジ
移動ガイドアリ溝アリ溝
移動分解能【mm/回転】0.50.5
耐荷重【kgf】1 (9.8N)1 (9.8N)
重量【kg】0.180.44
材質真鍮・アルミ真鍮・アルミ
表面処理クロームメッキ・黒アルマイトクロームメッキ・黒アルマイト
RoHS規制対応対応
税別価格¥23,000¥25,000
