X15-011

X15-011 XYZ軸ネジ送りステージ 【アルミ製軽量型】

■XYZ軸ネジ送りステージは、ステージ面を垂直に保持し、XYZ軸方向に移動調整が可能なXYZ軸ステージです。

■駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。

■X15-011はアルミ製であるため、従来の真鍮製製品（X15-001）と比較して、製品重量が1／4と軽量化されています。

■小型・軽量な構造は、組込用途にも適しています。

■Ｌ型ブラケット（BR-25L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

■製品の説明
・型番　　　　　　　　：X15-011
・ステージ面　　　　　：□25
・移動量 XY　　　　　  ：±5
・移動量 Z　　　　　　 ：±5
・取付穴（ステージ面）：8-M2 ピッチ10 □20位置
・固定穴（底面）　　　：4-φ2.5キリ φ4.2ザグリ 深3.5 □20位置（M2キャップボルト用）
・適応L型ブラケット　：BR-25L

■概要
・XYZ軸ネジ送りステージは、ステージ面を垂直に保持し、XYZ軸方向に移動調整が可能なXYZ軸ステージです。
・駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
・X15-011はアルミ製であるため、従来の真鍮製製品（X15-001）と比較して、製品重量が1／4と軽量化されています。
・小型・軽量な構造は、組込用途にも適しています。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向が各軸の方向になるように付いている）
（２）クランプ
・XY軸：調整ツマミが設置されている面の隣の面にあるネジ
・Z軸 ：調整ツマミが設置されている面の隣の面にあるネジ

■製品の固定
・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

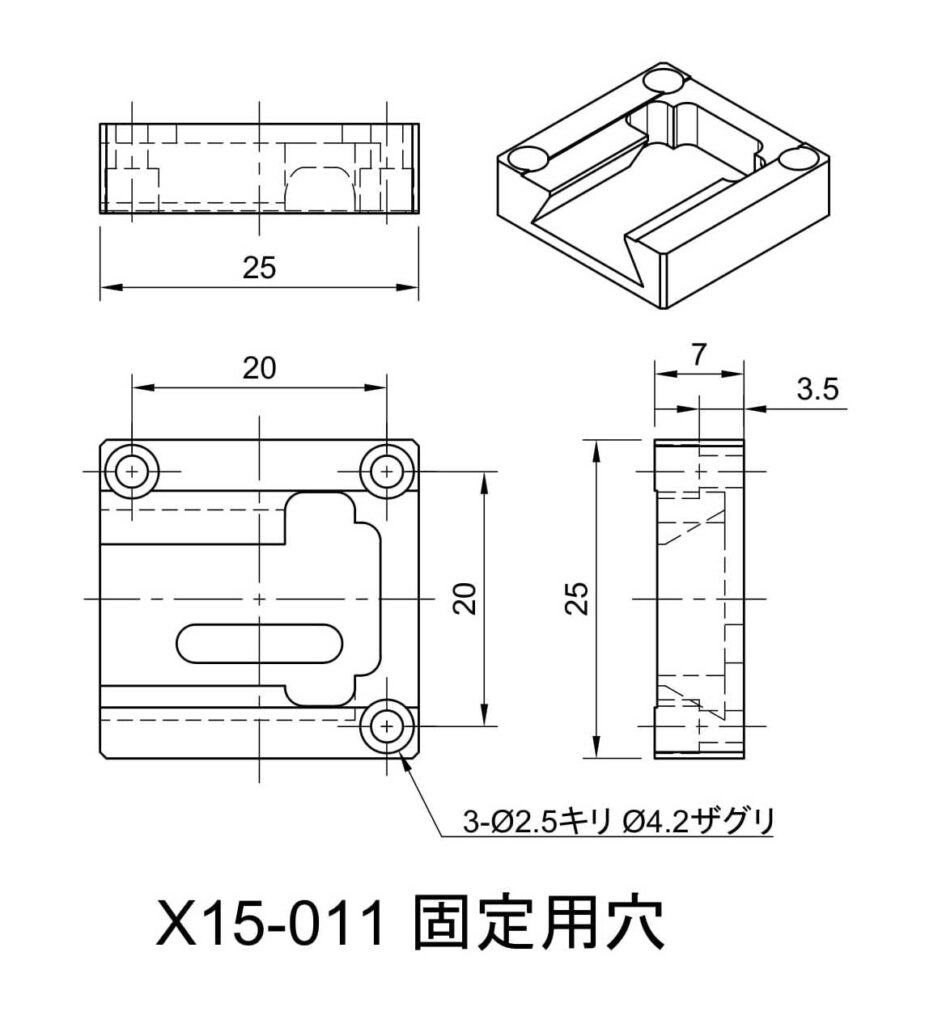

　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■利用する機構
・アリ溝

■用途例
・ステージに取り付けたものについて、3つの並進自由度（3軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・Ｌ型ブラケット（BR-25L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

品番Ｘ15-011
テーブルサイズ 【mm】25×25
移動量 【mm】±5
駆動方式ネジ
移動ガイドアリ式
移動分解能 【mm/回転】0.5
耐荷重 【kgf】0.5(4.9N)
重量 【g】65
材質アルミ
表面処理アルマイト
RoHS規制対応
税別価格¥29,000
