XC3-60SMD

XC3-60SMD　XZ軸フラットアルミステージ

■XZ軸フラットアルミステージは、ステージ面を水平に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。

■X軸の移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。

■Z軸の移動ガイドについて、クロスローラガイドを採用しており、滑らかな移動ができます。

■XC3-60SMDでは駆動方式に、粗動と微動が一体化したマイクロメータヘッドを採用しており、２段階で微細な調整が可能です。

■製品の説明
・型番　　　　　　　　：XC3-60SMD
・ステージ面　　　　　：□60
・移動量 X　　　　　　 ：±6.5（微動 ±0.1）
・移動量 Z　　　　　　 ：±5（微動 ±0.1）
・高さ　　　　　　　　：78（移動量 Z：±5）
・マイクロヘッド位置 X：サイド
・取付穴（上面）　　　：1-M16 P1 中央、8-M4 ピッチ25 □50位置
・固定穴（底面）　　　：4-φ4.5キリ φ8ザグリ 深4.5 □50位置（M4キャップボルト用）

■概要
・XZ軸フラットアルミステージは、ステージ面を水平に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。
・X軸の移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・Z軸の移動ガイドについて、すり合わせ機構、またはクロスローラガイドを採用しており、滑らかな移動ができます。
・駆動方式はマイクロメータヘッドであり、微細な調整が可能です。
・X軸のマイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・X軸：マイクロメータヘッドが設置されている面の反対面にあるネジ
・Z軸 ：マイクロメータヘッドが設置されている面の隣の面にあるネジ

■製品の固定

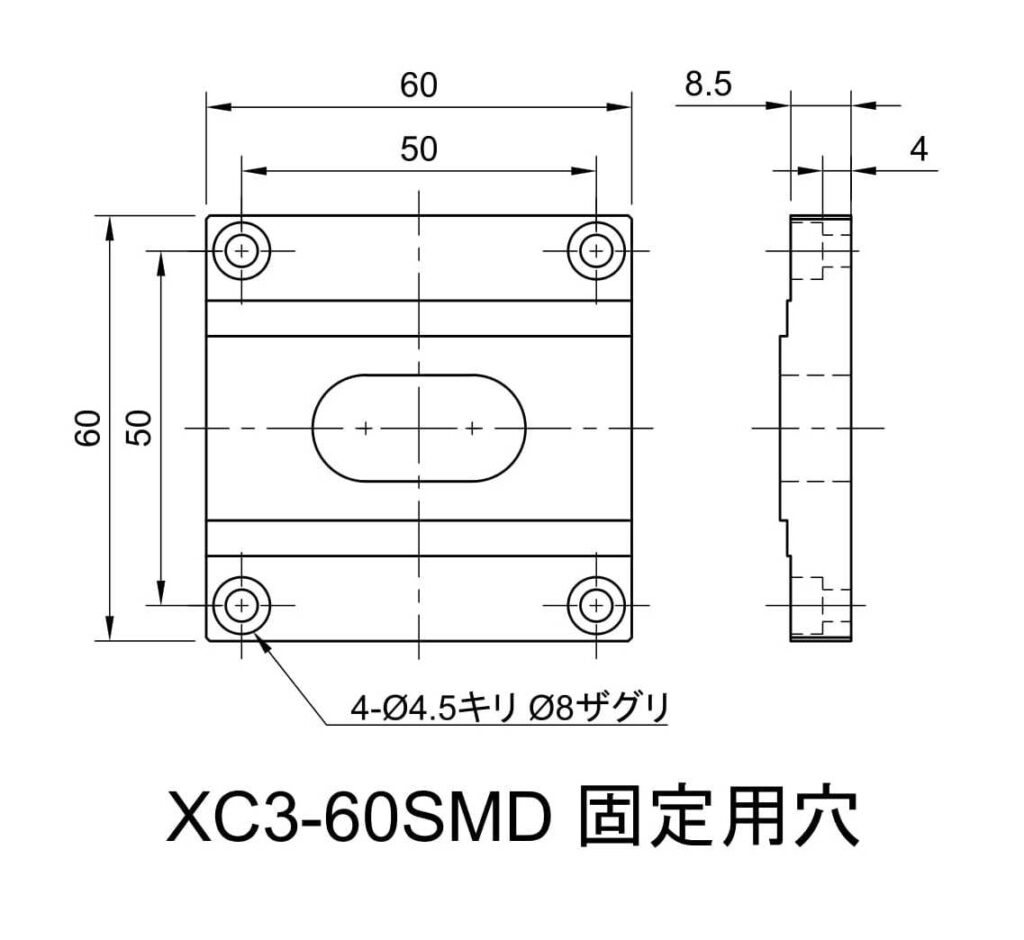

・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。

■利用する機構
・X軸：スライドレール（V溝（ローラ））
・Z軸：スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・各サイズの製品は、その他の同じサイズのステージ製品を取り付けられます。

品番XC3-60SMD
テーブルサイズ【mm】60×60
操作位置サイド
移動量【mm】　粗動X±6.5 / Z±5
移動量【mm】　微動±0.1
駆動方式マイクロメータヘッド
マイクロタイプ粗微動一体型
移動ガイドV溝レール/クロスローラ
表示分解能【mm】　粗動10
表示分解能【mm】　微動5
移動精度・真直度【μm】3
耐荷重【kgf】5 (49N)
重量【kg】1.1
材質アルミ
表面処理黒アルマイト
税別価格¥193,000
