XC2-120SMT

XC2-120SMT　『 薄型 XY軸アルミステージ・□120mmテーブル・サイドマイクロ 』

■XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型のXY軸ステージです。

■駆動方式に、マイクロメータヘッド（P=0.5mm）を利用し微細な調整が可能です。

■ストローク±20ｍｍ移動量は、従来製品（当社比）と比較し、60％ストローク延長した製品です。

■マイクロメータヘッド操作位置は、サイドタイプです。

■XC2-120SMTタイプは、ステージ面中心にφ50透過穴を有する製品です。

■XC2-120SMTは、従来製品（当社比）と比較して、厚さ約24％低減、重量約16％低減 の薄型軽量化を行った製品です。

■製品の説明
・型番　　　　　　　　　：XC2-120SMT
・ステージ面　　　　　　：□120
・移動量 XY　　　　　　  ：±20
・マイクロヘッド操作位置：サイド
・取付穴（上面）　　　　：1-φ50 中央（貫通穴）、20-M4 ピッチ25 □100位置
・固定穴（底面）　　　　：4-φ4.5キリ φ8ザグリ 深4.5 □100位置（M4キャップボルト用）

■概要
・XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型のXY軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
・マイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。
・XC2-120タイプは、ステージ面中心にφ50透過穴をもちます。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の反対面にあるネジ

■製品の固定

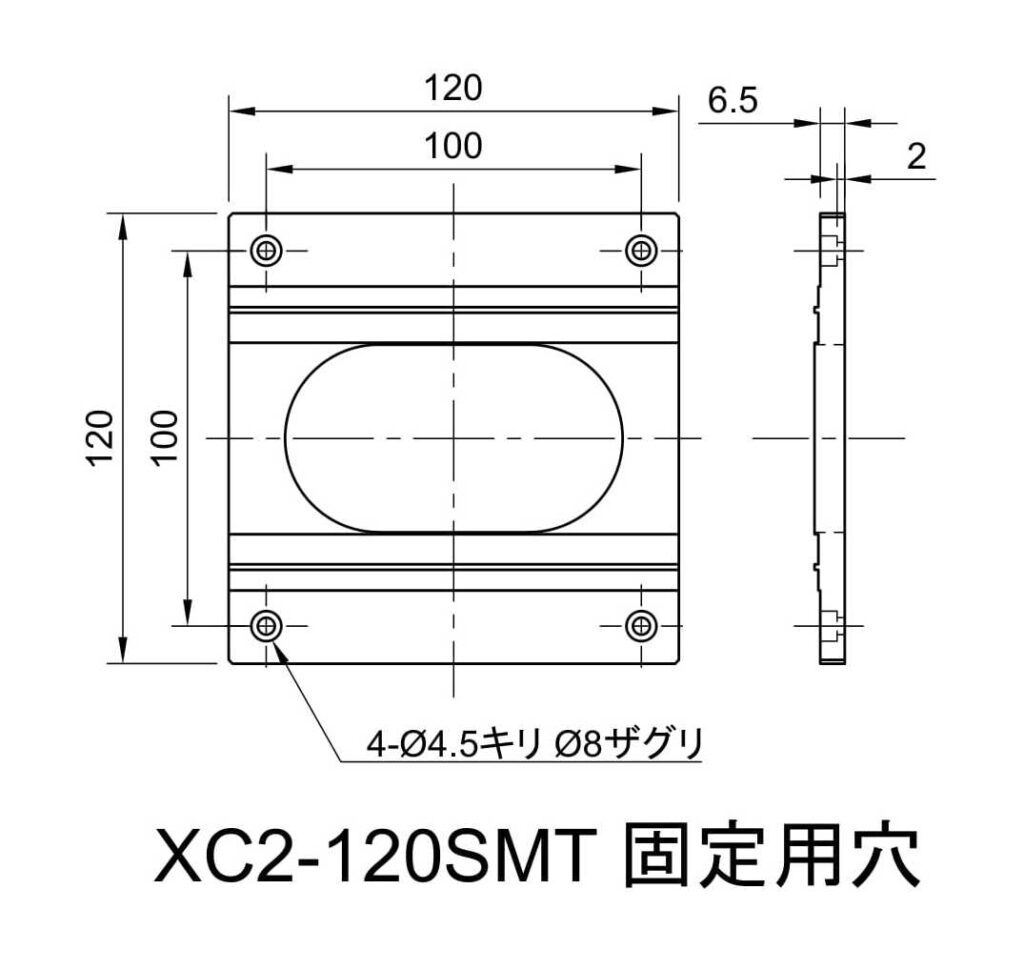

・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

品番XC2-120SMT
テーブルサイズ【mm】120×120
操作位置サイド
移動量【mm】±20
駆動方式マイクロメータヘッド
移動ガイドV溝レール/クロスローラ
移動分解能【mm/回転】0.5
表示分解能【mm】0.01
移動精度・真直度【μm】3
耐荷重【kgf】15 (147N)
重量【kg】1.24
材質アルミ
表面処理黒アルマイト
税別価格¥138,000
