XC3-25CM

XC3-25CM　XZ軸フラットアルミステージ

■XZ軸フラットアルミステージは、ステージ面を水平に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。

■X軸の移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。

■Z軸の移動ガイドについて、すり合わせ機構を採用しており、滑らかな移動ができます。

■駆動方式はマイクロメータヘッドであり、微細な調整が可能です。

■X軸のマイクロメータヘッド操作位置は、センタータイプです。

■製品の説明

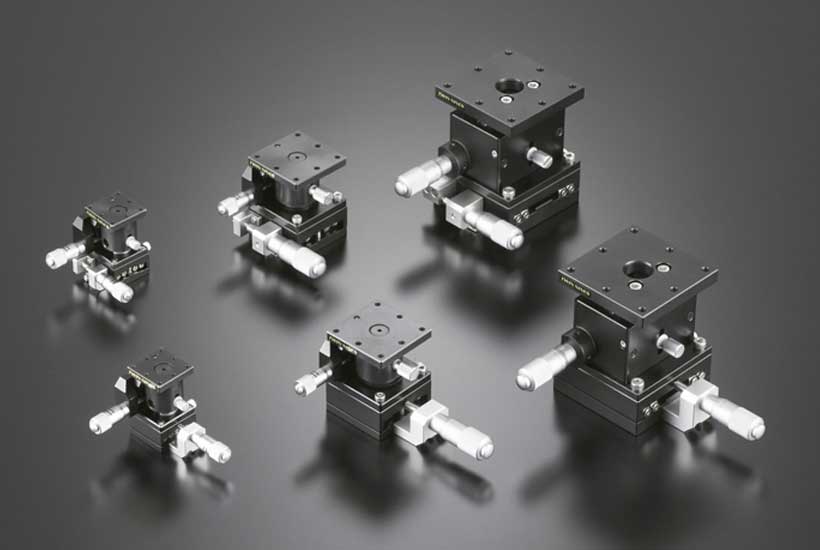

・型番　　　　　　　　：XC3-25CM（写真 手前 左）
・ステージ面　　　　　：□25
・移動量 X　　　　　　 ：±3
・移動量 Z　　　　　　 ：±2.5
・高さ　　　　　　　　：44（移動量 Z：±2.5）
・マイクロヘッド位置 X：センター
・取付穴（上面）　　　：7-M2 ピッチ10 □20位置
・固定穴（底面）　　　：4-φ2.5キリ φ4.3ザグリ 深2.5 □20位置（M2キャップボルト用）

■概要
・XZ軸フラットアルミステージは、ステージ面を水平に保持し、XZ軸方向に移動調整が可能なXZ軸ステージです。
・X軸の移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・Z軸の移動ガイドについて、すり合わせ機構、またはクロスローラガイドを採用しており、滑らかな移動ができます。
・駆動方式はマイクロメータヘッドであり、微細な調整が可能です。
・X軸のマイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・X軸：
　　CM：マイクロメータヘッドが設置されている面の隣の面にあるネジ
　　SM：マイクロメータヘッドが設置されている面の反対面にあるネジ
・Z軸 ：マイクロメータヘッドが設置されている面の隣の面にあるネジ

■製品の固定
・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。

■利用する機構
・X軸：スライドレール（V溝（ローラ））
・Z軸：すり合わせ式

■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・各サイズの製品は、その他の同じサイズのステージ製品を取り付けられます。

品番XC3-25CMXC3-25SM
テーブルサイズ【mm】25×2525×25
操作位置センタサイド
移動量【mm】　　　　　　X±3±3
移動量【mm】　　　　　　Z±2.5±2.5
駆動方式マイクロメータヘッドマイクロメータヘッド
移動ガイド　　　　　　　　XV溝レール/クロスローラV溝レール/クロスローラ
移動ガイド　　　　　　　　Zすり合わせ式すり合わせ式
移動分解能【mm/回転】0.50.5
表示分解能【μm】1010
耐荷重【kgf】1 (9.8N)1 (9.8N)
重量【kg】0.120.12
材質アルミアルミ
表面処理黒色塗装・黒アルマイト黒色塗装・黒アルマイト
RoHS規制対応対応
税別価格¥56,000¥56,000
