■製品の固定

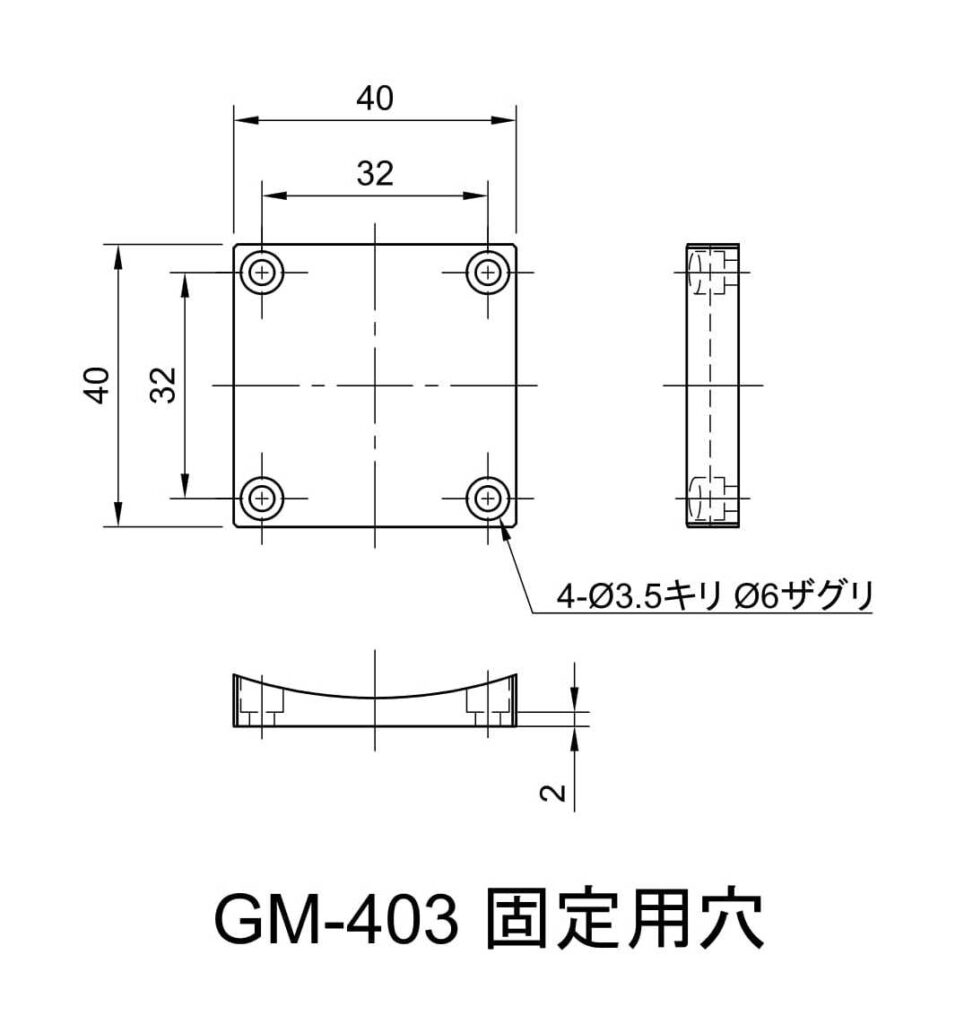

・本製品は、最下部部品の４隅にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、調整ツマミを回して最下部のすぐ上の部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■利用する機構
・アリ溝、ウォームギア

■用途例
・ステージに取り付けたものについて、2自由度（2軸）の調整が必要な用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。

■補足
・各サイズの製品は、その他の同じサイズのステージ製品を取り付けられます。
・ステージ面が同じ製品（α軸ゴニオステージ）を組み合わせて使用できます。
　上側になる製品の回転中心と厚みを足した寸法数値が、下側になる製品の回転中心と同じ数値になるとき、同じ回転中心を持ちながら、２軸の角度調整ができます。
・回転軸を互いに直交させることで、αβを同時に調整できるシステムとなります。
・αβ軸ゴニオステージ（GM2-XXX）として製品化しておりますので、ご確認ください。

■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右奥から左手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸　　：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸　　：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸　　：Z軸を中心とする回転自由度を表現（ヨー、パン）
