TSC3-40

TSC3-40　『 XYθ軸ステージ・40ｍｍサイズ 』

■XYθ軸ステージは、3軸方向の微動調整が可能な多軸調整ステージです。

■XY軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。

■写真では、下から、X軸、Y軸、θ軸の順番に、調整機能を構成しています。

■製品の説明
・型番　　　　　：TSC3-40（写真 左）
・ステージ面　　：φ40
・移動量 XY　　  ：±6.5mm
・移動角度 θ　　 ：粗動 360° & 微動 ±5°
・高さ　　　　　：45
・取付穴（上面）：1-M6 中央、4-M3 32対角位置、4-M2 □20位置
・固定穴（底面）：4-φ3.5キリ φ6ザグリ 3.5深 □32位置（M3キャップボルト用）

■概要
・XYθ軸ステージは、3軸方向の微動調整が可能な多軸調整ステージです。
・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外（測定・分析用の治具など）にも有用です。
・XY軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。
・写真では、下から、X軸、Y軸、θ軸の順番に、調整機能を構成しています。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。θ軸は、粗動・微動を切り替えて調整します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・XY軸：マイクロメータヘッド
・θ軸 ：マイクロメータヘッド（粗動は手動）
（２）クランプ
・XY軸：マイクロメータヘッドが設置されている面の反対面にあるネジ
・θ軸 ：粗動を止めるクランプ（手前左側ネジ）、微動を止めるクランプ（手前右側ネジ）

■製品の固定

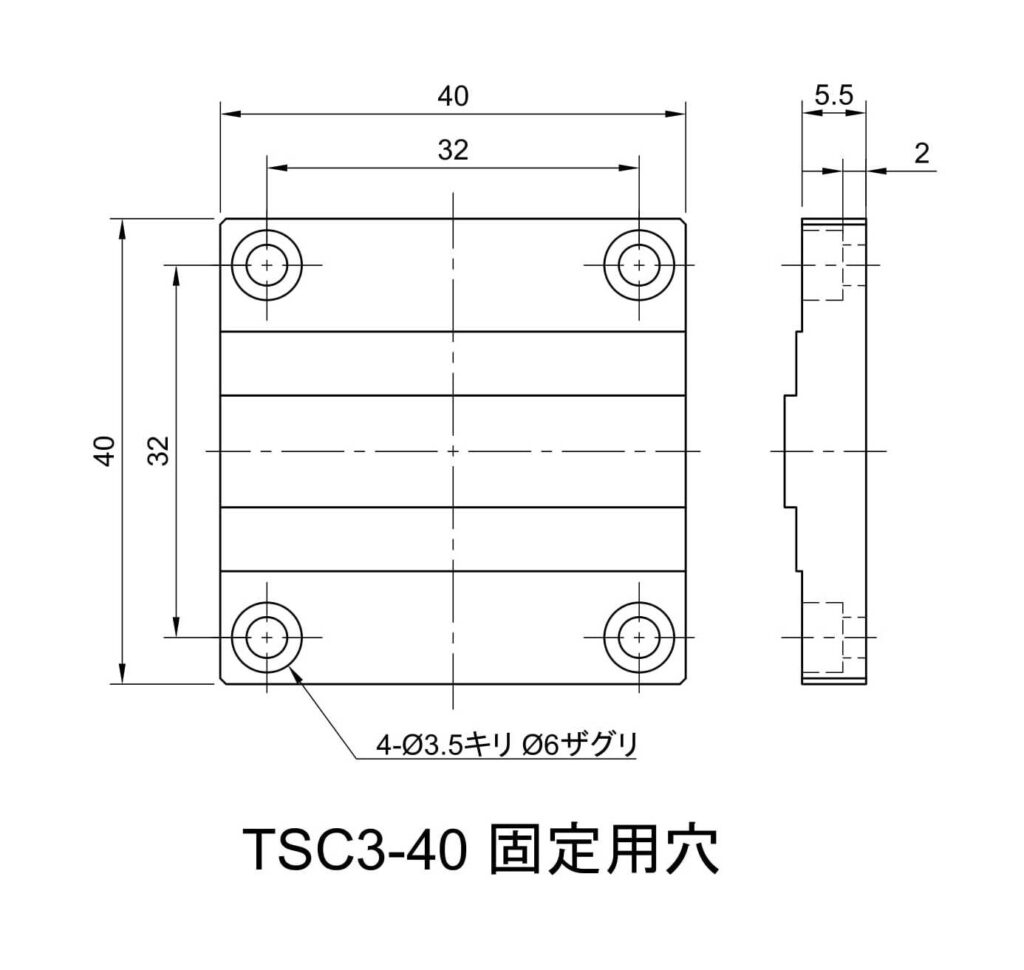

・本製品は、最下部部品の４隅にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、マイクロメータヘッドを回して最下部のすぐ上の部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■利用する機構
・XY軸：スライドレール（V溝（ローラ））
・θ軸 ：すり合わせ式、ウォームギア

■用途例
・ステージに取り付けたものについて、3自由度（3軸）の調整が必要な用途。
・レンズやミラーなどの光学素子を取り付けたホルダのために精密ステージを選定する際、調整できる仕様について試行・検討する用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。

■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右手前から左奥への方向（光軸に平行）
・Y軸方向：左手前から右奥への方向（Z軸、X軸に垂直な方向）
・α軸　　：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸　　：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸　　：Z軸を中心とする回転自由度を表現（ヨー、パン）

品番TSC3-40TSC3-60
XY軸：参考型式XC2-40SMXC2-60SM
θ軸：参考型式RA-40MRA-60M
テーブルサイズ【mm】φ40φ60
移動量 XY 【mm】±6.5±6.5
回転角度 θ 【°】 粗動360360
回転角度 θ 【°】 微動±5±5
耐荷重【kgf】2 (19.6N)5 (49N)
重量【kg】0.330.73
税抜価格¥78,000¥92,000
