XC-120SMT

XC-120SMT 『 薄型 X軸アルミステージ・□120 mmサイズ・サイドマイクロ 』

■X軸アルミステージは、クロスローラガイドを採用した高精度な直動型のX軸ステージです。

■駆動方式に、マイクロメータヘッド（P=0.5mm）を利用し微細な調整が可能です。

■ストローク±20ｍｍ移動量は、従来製品（当社比）と比較し、60％ストローク延長した製品です。

■マイクロメータヘッド操作位置は、サイドタイプです。

■XC-120SMTは、ステージ面中心にφ50透過穴を有する製品です。

■XC-120SMTは、従来製品（当社比）と比較して、厚さ約24％低減、重量約19％低減 の薄型軽量化したた製品です。

■製品の説明
・型番　　　　　　　　　：XC-120SMT
・ステージ面　　　　　　：□120
・移動量 X　　　　　　　 ：±20
・マイクロヘッド操作位置：サイド
・取付穴（上面）　　　　：1-φ50 中央（貫通穴）、20-M4 ピッチ25 □100位置
・固定穴（底面）　　　　：4-φ4.5キリ φ8ザグリ 深4.5 □100位置（M4キャップボルト用）

■概要
・X軸アルミステージは、クロスローラガイドを採用した高精度な直動型のX軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
・マイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。
・XC-120タイプは、ステージ面中心にφ50透過穴をもちます。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

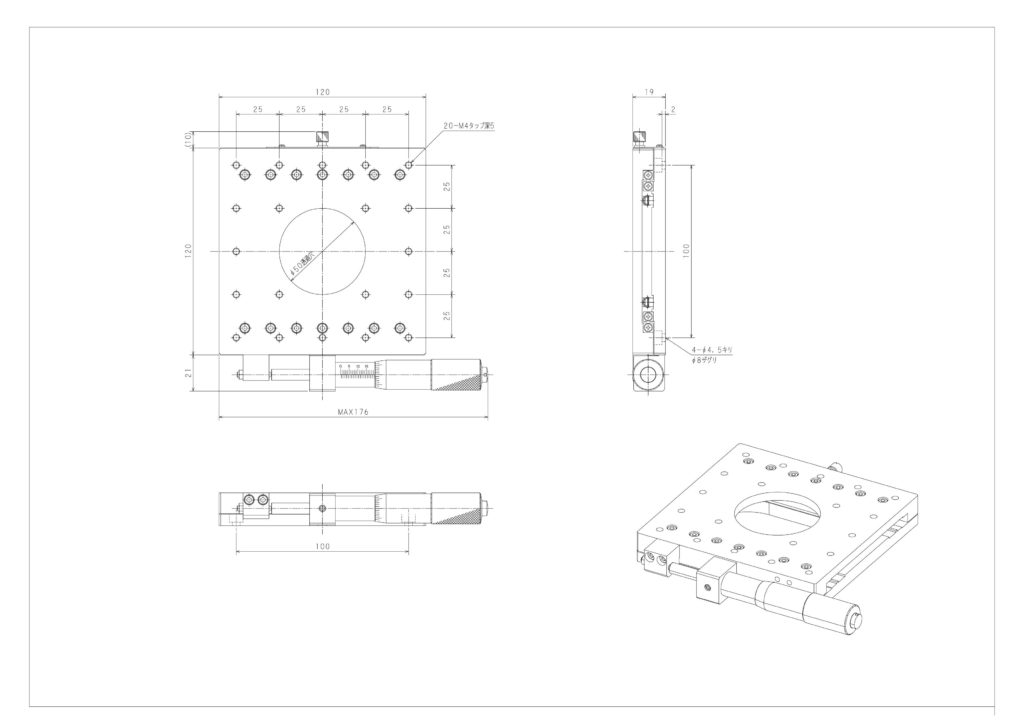

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。

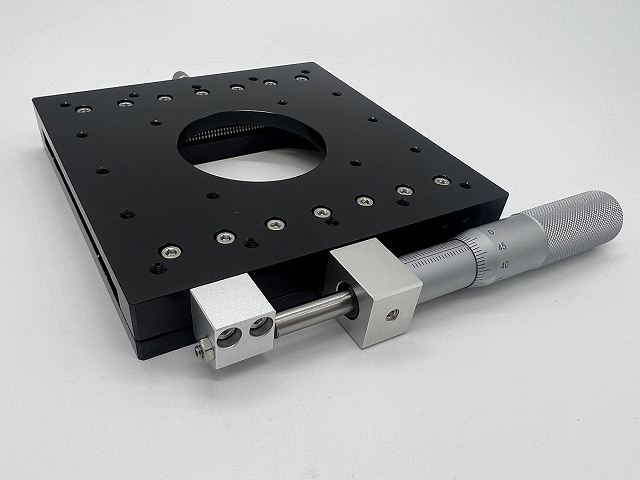

・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の反対面にあるネジ

■製品の固定

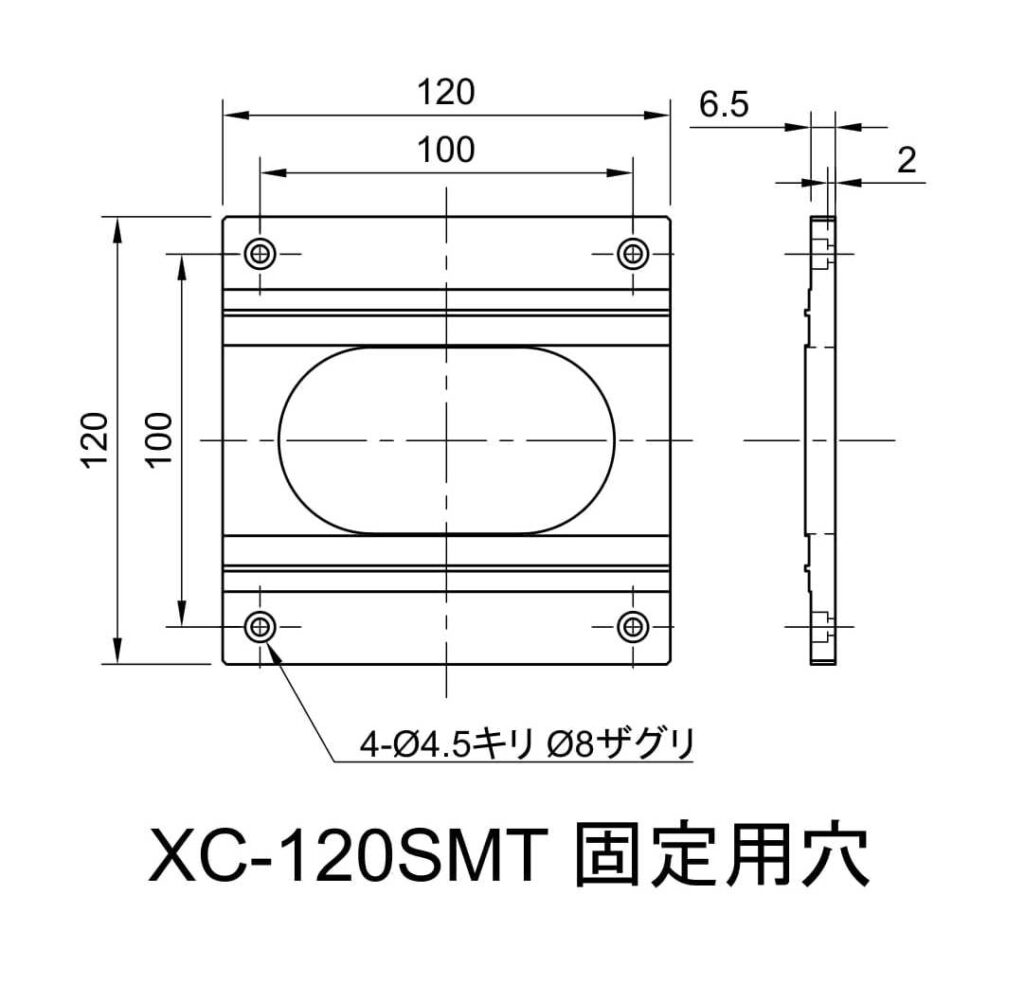

・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、X軸（1軸）の位置調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

品番XC-120SMＴ
テーブルサイズ【mm】120×120
操作位置サイド
移動量【mm】±20
駆動方式マイクロメータヘッド
移動ガイドV溝レール/クロスローラ
移動分解能【mm/回転】0.5
表示分解能【mm】0.01
移動精度・真直度【μm】3
耐荷重【kgf】15 (147N)
重量【kg】0.69
材質アルミ
表面処理黒アルマイト
税別価格¥85,000
