XC-160SM 『 X軸アルミステージ・□160×100 mmサイズ・サイドマイクロ 』
■X軸アルミステージは、クロスローラガイドを採用した高精度な直動型のX軸ステージです。
■移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
■XC-160SMは、長方形型構造により、通常の正方形型ステージよりも移動量の長い調整が可能となります（XC-160SMの移動量：±25、XC-120SMの移動量：±12.5）。
■ピッチ 25mmマトリクス配置のM4取付タップがあり、ブレッドボードのようにご使用できます。
■製品の説明
・型番 ：XC-160SM
・ステージ面 ：100×160
・移動量 X ：±25
・マイクロヘッド操作位置：サイド
・取付穴（上面） ：1-M16 P1 中央、14-M4 ピッチ25 50×100位置、4-M4 □90位置
・固定穴（底面） ：4-φ4.5キリ φ8ザグリ 深4.5 □90位置、4-φ4.5キリ φ8ザグリ 深4.5 90×140位置（M4キャップボルト用）
■概要
・X軸アルミステージは、クロスローラガイドを採用した高精度な直動型のX軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・XC-160SMは、長方形型構造により、通常の正方形型ステージよりも移動量の長い調整が可能となります（XC-160SMの移動量：±25、XC-120SMの移動量：±12.5）。
・XC-200/300CSは、駆動方式にネジ (P＝2mm) を採用し、ハンドル機構による小負荷での回転調整は、クロスローラガイドとの組合せにより高精度の位置決め調整が可能です。
・ピッチ 25mmマトリクス配置のM4取付タップがあり、ブレッドボードのようにご使用できます。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。

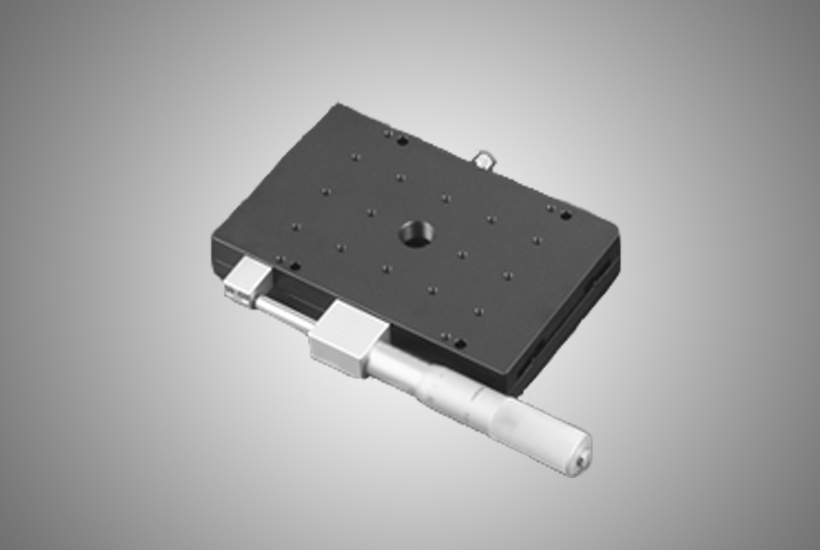

・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・XC-160SM ：マイクロメータヘッド
・XC-200CS, 300CS：ハンドル
（２）クランプ
・XC-160SM ：マイクロメータヘッドが設置されている面の反対面にあるネジ
・XC-200CS, 300CS：ハンドルが設置されている面の隣の面にあるネジ
■製品の固定
・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

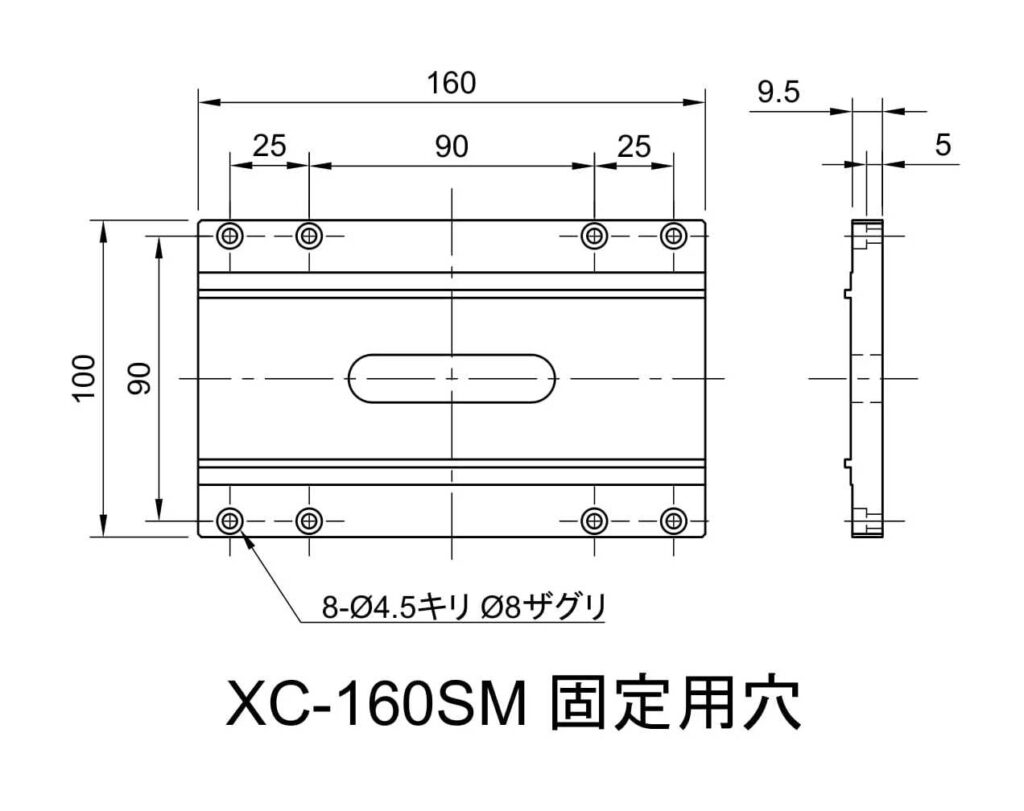

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミ又はハンドルを回して部品を移動させて、下側部品の穴が上方から又はφ8キリ穴から見えるようにしてください。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、X軸（1軸）の位置調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。
| 品番 | XC-160SM |
| テーブルサイズ【mm】 | 100×160 |
| 操作位置 | サイド |
| 移動量【mm】 | ±25 |
| 駆動方式 | マイクロメータ |
| 移動ガイド | V溝レール/クロスローラ |
| 移動分解能【mm/回転】 | 0.5 |
| 表示分解能【mm】 | 0.01 |
| 移動精度・真直度【μm】 | 5 |
| 耐荷重【kgf】 | 18 (176N) |
| 重量【kg】 | 1.32 |
| 材質 | アルミ |
| 表面処理 | 黒アルマイト |
| 税別価格 | ¥98,000 |
