XC-40CM

XC-40CM　『 X軸アルミステージ・□40×40 mmサイズ・センターマイクロ 』

■X軸アルミステージは、クロスローラガイドを採用した高精度な直動型のX軸ステージです。

■移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。

■駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。

■マイクロメータヘッド操作位置は、センタータイプです。

■製品の説明
・型番　　　　　　　　　：XC-40CM（写真 奥 右）
・ステージ面　　　　　　：□40
・移動量 X　　　　　　　 ：±6.5
・マイクロヘッド操作位置：センター
・取付穴（上面）　　　　：1-M6 中央、6-M2 ピッチ10 □20位置
・固定穴（底面）　　　　：4-φ3.5キリ φ6ザグリ 深3.5 □20位置（M3キャップボルト用）



■概要
・X軸アルミステージは、クロスローラガイドを採用した高精度な直動型のX軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
・マイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

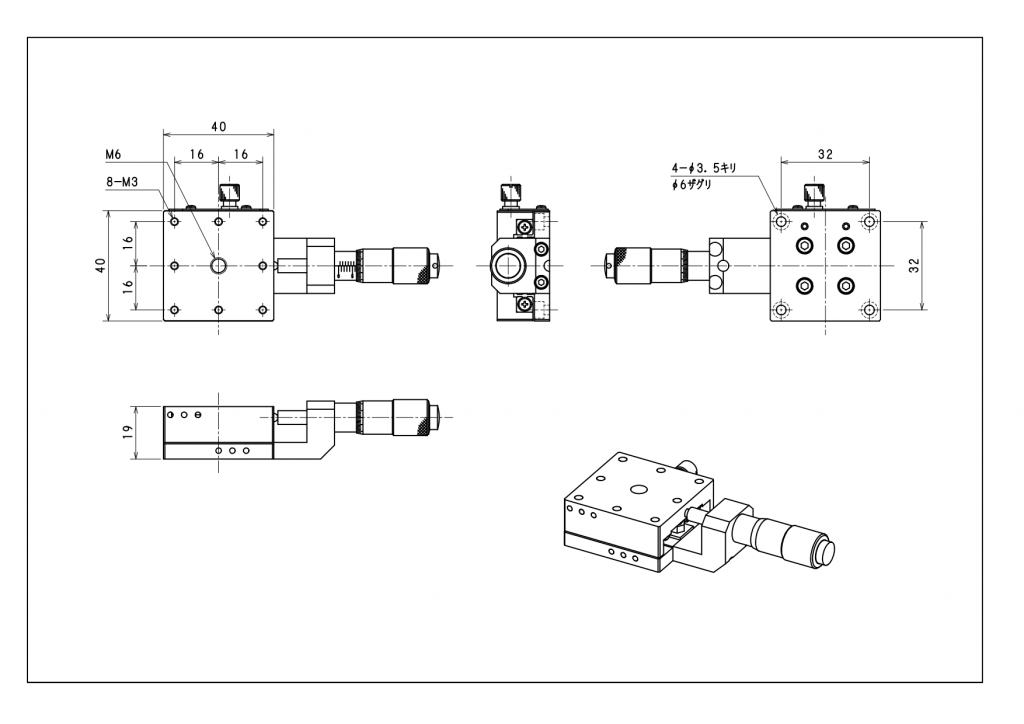

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・CM：マイクロメータヘッドが設置されている面の隣の面にあるネジ
・SM：マイクロメータヘッドが設置されている面の反対面にあるネジ

■製品の固定

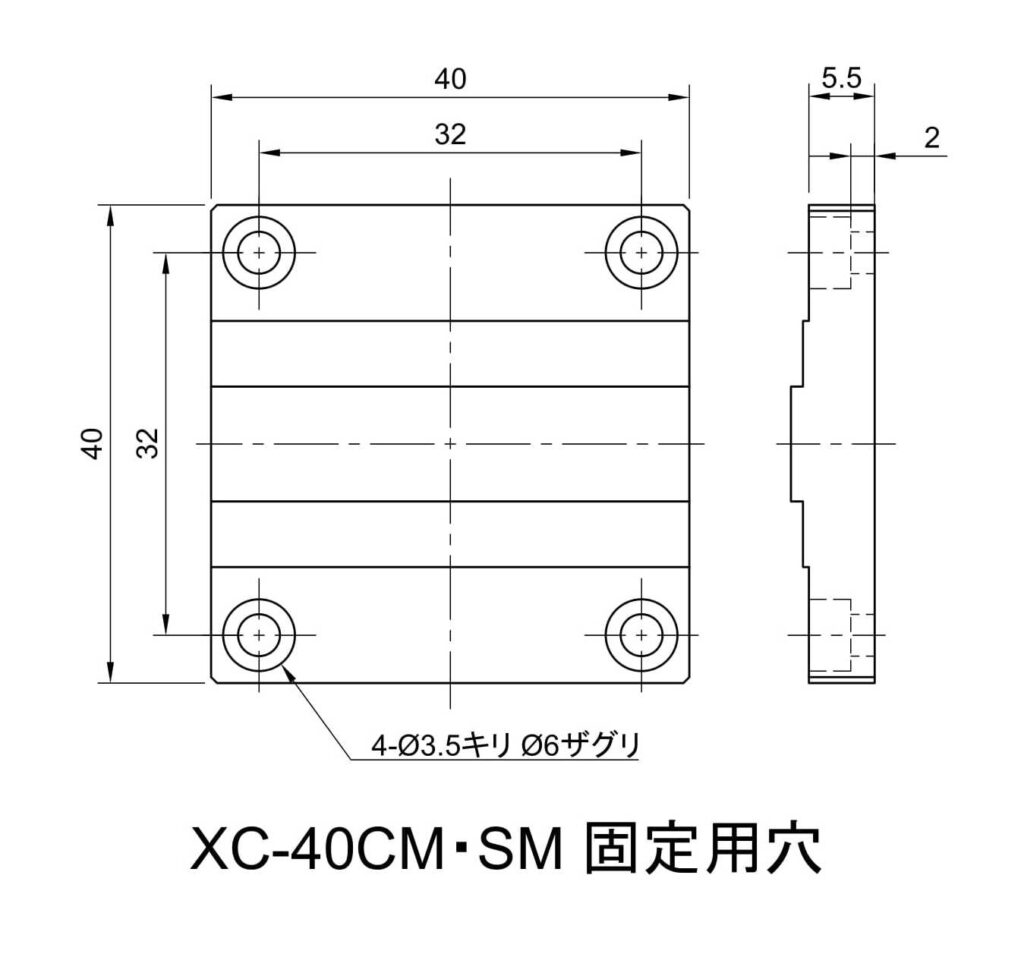

・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、X軸（1軸）の位置調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

品番XC-40CMXC-40SM
テーブルサイズ【mm】40×4040×40
操作位置センタサイド
移動量【mm】±6.5±6.5
駆動方式マイクロメータヘッドマイクロメータヘッド
移動ガイドV溝レール/クロスローラV溝レール/クロスローラ
移動分解能【mm/回転】0.50.5
表示分解能【mm】0.010.01
移動精度・真直度【μm】33
耐荷重【kgf】2 (19.6N)2 (19.6N)
重量【kg】0.140.14
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
税別価格¥28,000¥28,000
