XR-141

XR-141 『 X軸ラックピニオンステージ・旧品番 XR-501 』

■X軸ラックピニオンステージは、ロングストロークの粗動調整に優れたX軸ステージです。

■移動用ツマミを回すと、20mm/回転で素早く移動します。

■駆動方式はラック・ピニオン（真鍮・ステンレス）、移動ガイドはアリ溝式（アルミ）を採用しています。

■製品の説明
・型番　　　　　：XR-141
・ステージ面　　：34×140
・移動量 X　　　 ：±50
・取付穴（上面）：10-M4 ピッチ20 20×80位置
・固定穴（底面）：4-φ4.5キリ φ8ザグリ 深4.5 □50位置（M4キャップボルト用）
・旧型番　　　　：XR-501

■概要
・X軸ラックピニオンステージは、ロングストロークの粗動調整に優れたX軸ステージです。
・移動用ツマミを回すと、20mm/回転で素早く移動します。
・駆動方式はラック・ピニオン（真鍮・ステンレス）、移動ガイドはアリ溝式（アルミ）を採用しています。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。

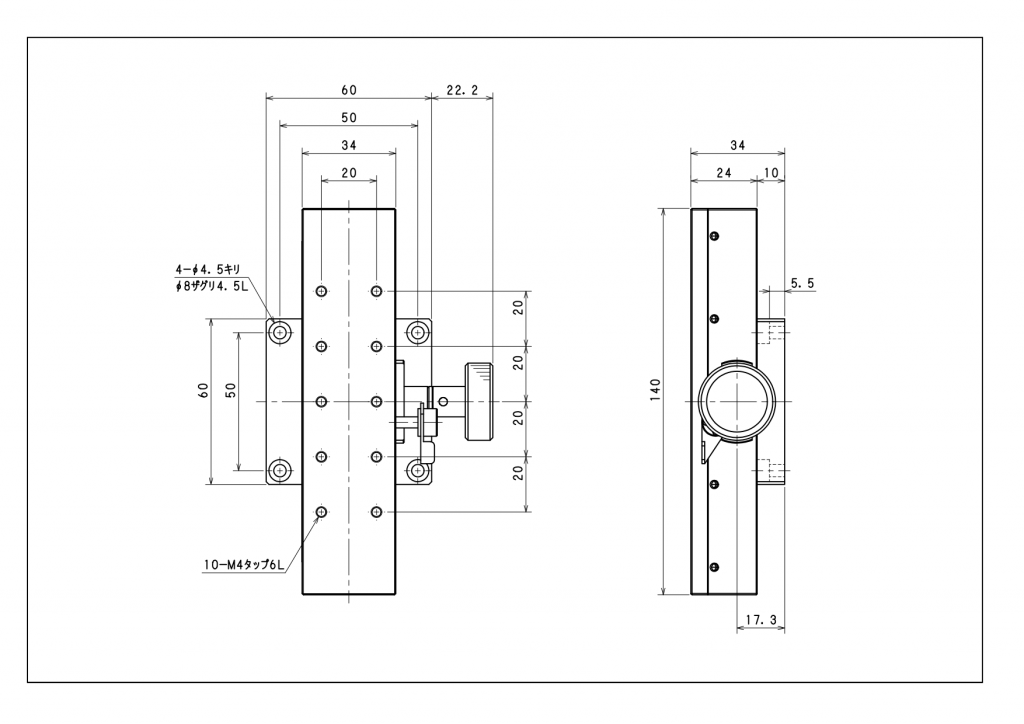

・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向がX軸に対し直角方向）
（２）クランプ
・調整ツマミが設置されている面にあるレバー

■製品の固定
・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

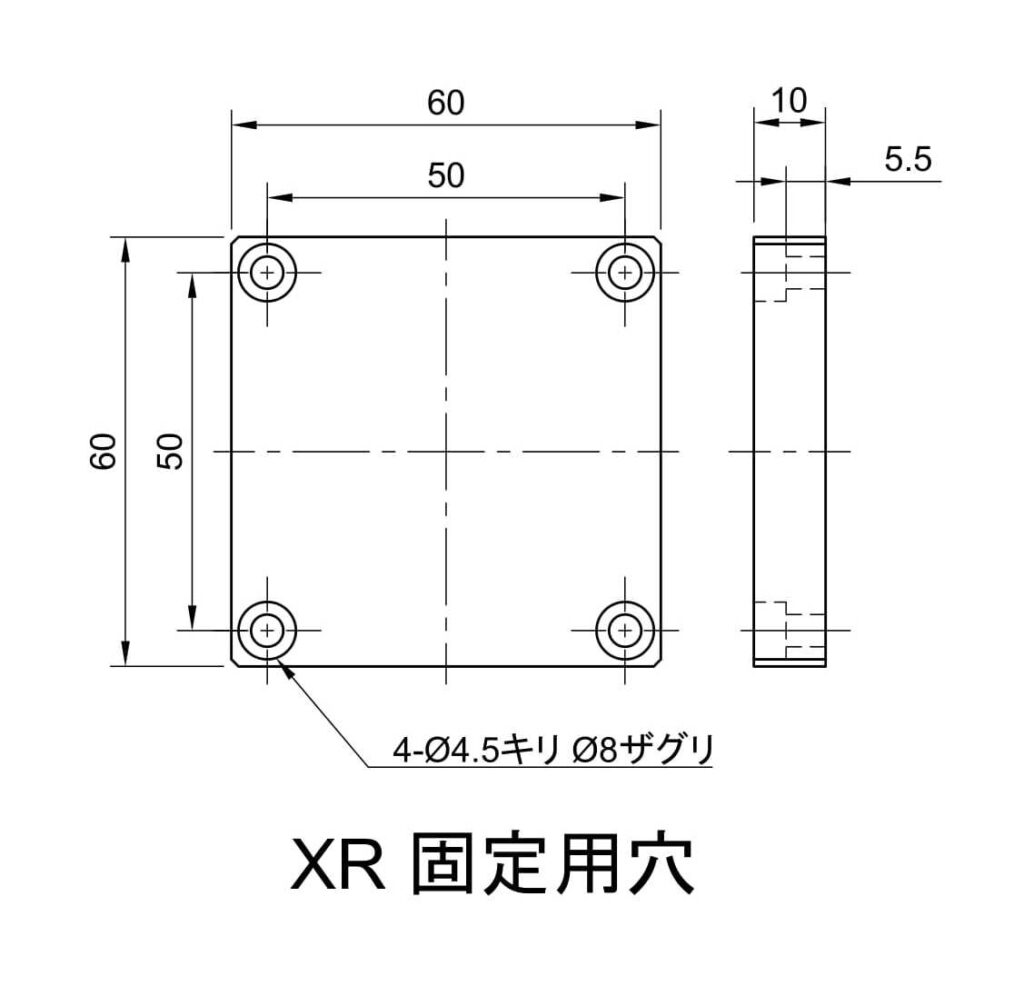

　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・ラック・ピニオン

■用途例
・ステージに取り付けたものについて、X軸（1軸）の位置調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・XR-061, 081では、上面スペーサ（AD-603）を利用することで、異なるステージ製品との組み合せが可能となります。
・総合カタログVol.4冊子では、旧型番（XR-401, 101, 301, 501）で記載しております。

品番XR-081AXR-141
テーブルサイズ【mm】34×8034×140
移動量【mm】±30±50
駆動方式ラック＆ピニオンラック＆ピニオン
移動ガイドアリ溝式アリ溝式
移動分解能【mm/回転】2020
表示分解能【mm】0.10.1
耐荷重【kgf】10 (98N)12 (117.6N)
重量【kg】0.30.42
材質アルミアルミ
表面処理アルマイトアルマイト
RoHS規制対応対応
税別価格¥19,000¥25,000
旧品番名称（参考記載）XR-301XR-501
