X13-102　『 Z軸ネジ送りステージ 』

■Z軸ネジ送りステージは、ステージ面を垂直に保持し、Z軸方向に移動調整が可能なZ軸ステージです。

■駆動方式はネジ式 (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。

■小型・軽量な構造は、組込用途にも適しています。

■Ｌ型ブラケットをステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

■製品の説明
・型番　　　　　　　　：X13-102（写真 奥 右）
・ステージ面　　　　　：40×60
・移動量 Z　　　　　　：±6
・取付穴（ステージ面）：1-M16 P1 中央、4-M4 13×50位置、4-M3 □32位置、2-M3 ピッチ22 中央
・固定穴（底面）　　　：4-φ4.5キリ □50位置（M4ボルト用）
・適応Ｌ型ブラケット　：BR-40L

■概要
・Z軸ネジ送りステージは、ステージ面を垂直に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はネジ式 (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
・小型・軽量な構造は、組込用途にも適しています。
・Ｌ型ブラケットをステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（製品の上部）
（２）クランプ
・ネジ（製品の側面）

■製品の固定

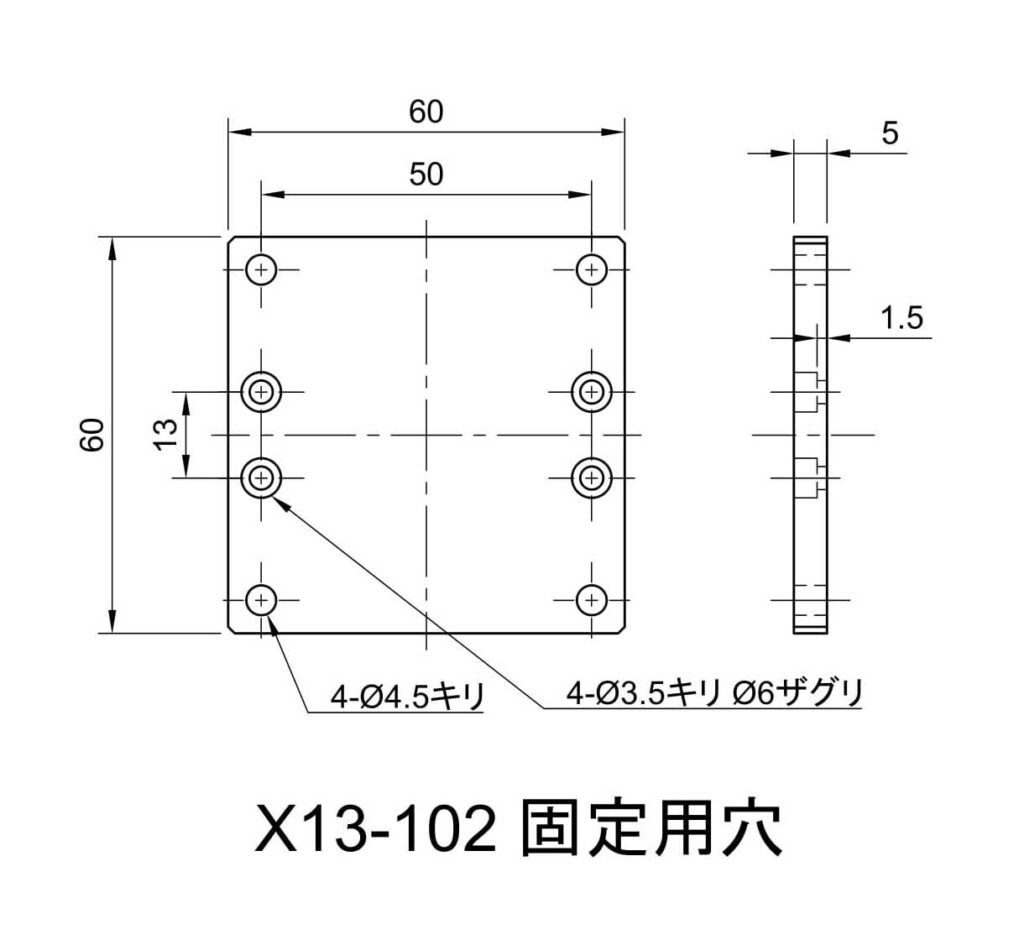

・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・アリ溝

■用途例
・ステージに取り付けたものについて、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。

■補足
・X13-001, 002, 102は、Ｌ型ブラケット（BR-25L, 40L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

品番Ｘ13-101Ｘ13-102
テーブルサイズ【mm】24×3040×60
移動量【mm】±5±6
駆動方式ネジネジ
移動ガイドアリ溝アリ溝
移動分解能【mm/回転】0.50.5
耐荷重【kgf】1.2 (11.7N)2.5 (24.5N)
重量【kg】0.120.38
材質真鍮・アルミ真鍮・アルミ
表面処理クロームメッキ・黒アルマイトクロームメッキ・黒アルマイト
RoHS規制対応対応
税別価格¥14,500¥14,500
