ZA-25M

ZA-25M　『 Z軸フラットアルミステージ・□25ｍｍテーブル 』

■Z軸フラットアルミステージは、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。

■駆動方式はマイクロメータヘッドであり、微細な調整が可能です。

■移動ガイドについて、すり合わせ機構を採用し、滑らかな移動ができます。

■製品の説明
・型番　　　　　　　　：ZA-25M（写真 手前 左）
・ステージ面　　　　　：□25
・移動量 Z　　　　　　 ：±2.5
・ステージ面中心高さ　：30（移動量 Z：±2.5）
・取付穴（ステージ面）：7-M2 ピッチ10 □20位置
・固定穴（底面）　　　：4-φ2.5キリ □20位置（M2ボルト用）

■概要
・Z軸フラットアルミステージは、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はマイクロメータヘッドであり、微細な調整が可能です。
・移動ガイドについて、ステージ面 □25, □40のタイプでは すり合わせ機構を採用し、その他のタイプでは クロスローラガイドを採用して滑らかな移動ができます。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の隣の面にあるネジ

■製品の固定

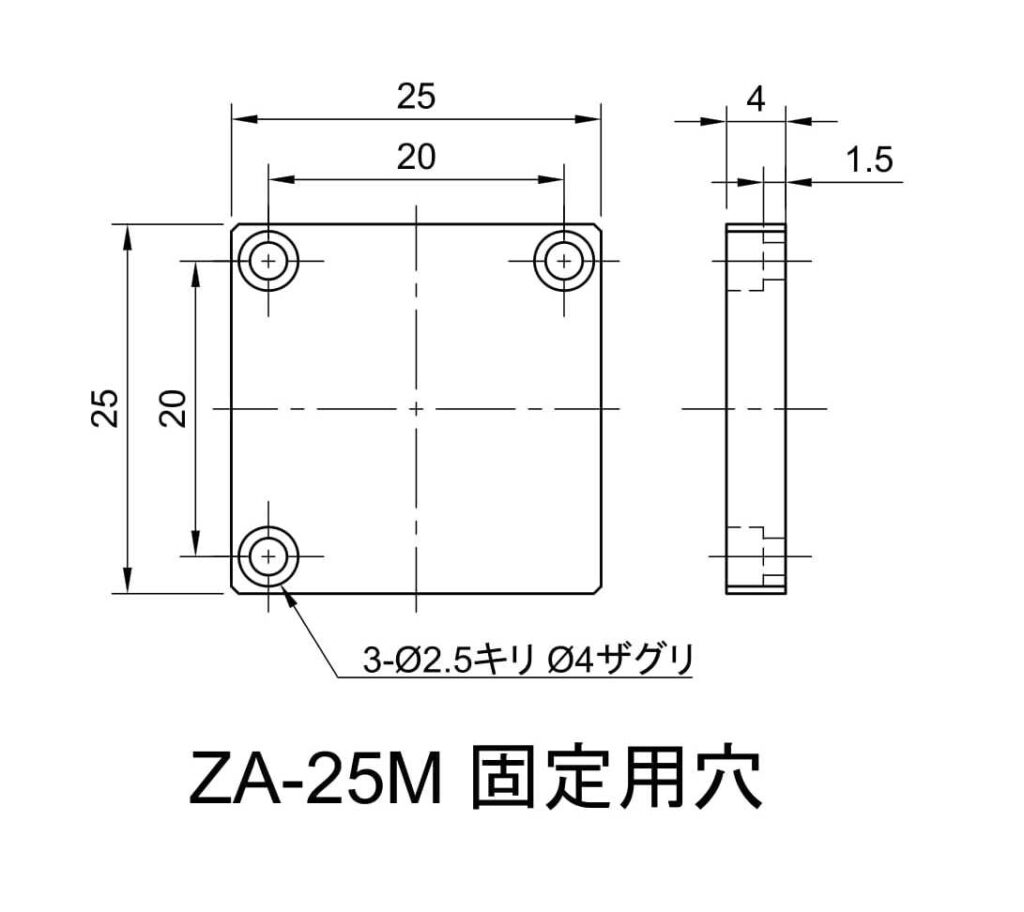

・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・すり合わせ式

■用途例
・ステージに取り付けたものについて、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。

■補足
・各サイズの製品は、その他の同じサイズのステージ製品を取り付けられます。

品番ZA-25MZA-40M
テーブルサイズ【mm】25×2540×40
移動量【mm】±2.5±2.5
駆動方式マイクロメータヘッドマイクロメータヘッド
移動ガイドすり合わせ式すり合わせ式
移動分解能【mm/回転】0.50.5
表示分解能【mm】0.010.01
移動精度・真直度【μm】33
耐荷重【kgf】1 (9.8N)2 (19.6N)
重量【kg】0.080.15
材質真鍮・アルミ真鍮・アルミ
表面処理黒色塗装・黒アルマイト黒色塗装・黒アルマイト
税別価格¥35,000¥37,000
