ZA-40MT　『 Z軸フラットアルミステージ・□40ｍｍテーブル 』

■薄型Z軸フラットアルミステージ（ZA-MTタイプ）は、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。

■駆動方式はマイクロメータヘッドで、移動ガイドにクロスローラを採用しており、滑らかな移動ができます。

■ZA-MTタイプは、従来の同等サイズステージ製品よりも高さを低減した製品で、空間を有効に利用できます。
【ZA-40Mから高さ約17％低減（当社比）】

■製品の説明
・型番　　　　　：ZA-40MT
・ステージ面　　：□40
・移動量 Z　　　 ：±2
・高さ　　　　　：28（移動量 Z：±2）
・高さの比較　　：従来品（ZA-40M）に対し高さ約17％低減（34→28mm）
・取付穴（上面）：6-M3 ピッチ16 □32位置
・固定穴（底面）：4-φ3.5キリ □32位置（M3ボルト用）

■概要
・薄型Z軸フラットアルミステージ（ZA-MTタイプ）は、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はマイクロメータヘッドで、移動ガイドにクロスローラを採用しており、滑らかな移動ができます。
・ZA-MTタイプは、従来の同等サイズステージ製品よりも高さを低減した製品で、空間を有効に利用できます。
【ZA-40Mから高さ約17％低減（当社比）、ZA-60Mから高さ約50％低減（当社比）】

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・ZA-40MT ：マイクロメータヘッドが設置されている面の反対面にあるネジ
・ZA-60MT：マイクロメータヘッドが設置されている面と反対面にあるネジ

■製品の固定
・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。

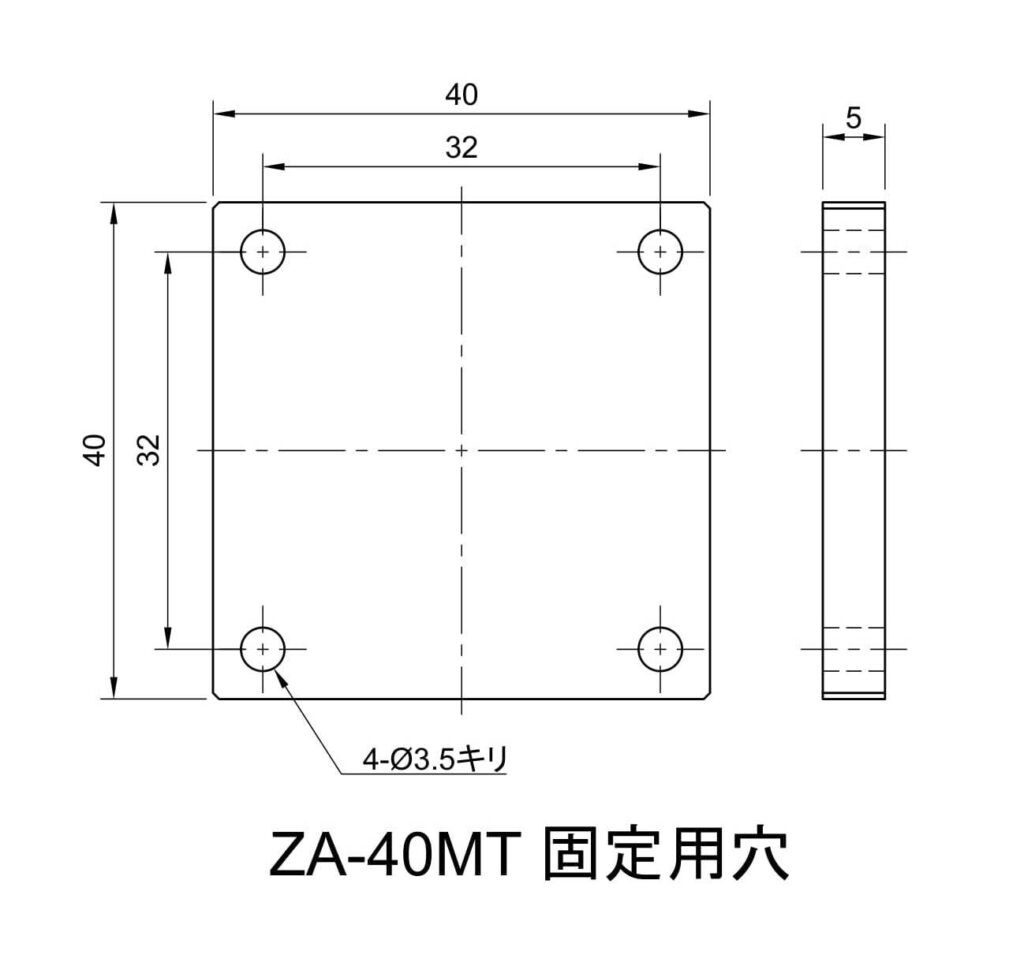

　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、全体の高さを抑えながら、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。

品番ZA-40MTZA-60MT
テーブルサイズ【mm】40×4060×60
移動量【mm】44
駆動方式マイクロメータヘッドマイクロメータヘッド
移動ガイドクロスローラクロスローラ
移動分解能【mm/回転】0.250.25
表示分解能【mm】0.010.01
移動精度・真直度【μm】33
耐荷重【kgf】3 (29.4N)3 (29.4N)
重量【kg】0.130.19
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
税別価格¥54,000¥54,000
