ZA-60FMT　『 Z軸フラットアルミステージ・□60ｍｍ・ファインピッチマイクロ 』

■薄型Z軸フラットアルミステージ（ZA-FMTタイプ）は、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。

■駆動方式はファインピッチタイプのマイクロメータヘッド（P=0.25mm）で、移動ガイドにクロスローラを採用しており、滑らかな移動ができます。

■ZA-FMTタイプは、従来の同等サイズステージ製品よりも高さを低減した製品で、空間を有効に利用できます。
【ZA-60Mに対し高さ約50％低減：55→25mm】

■製品の説明

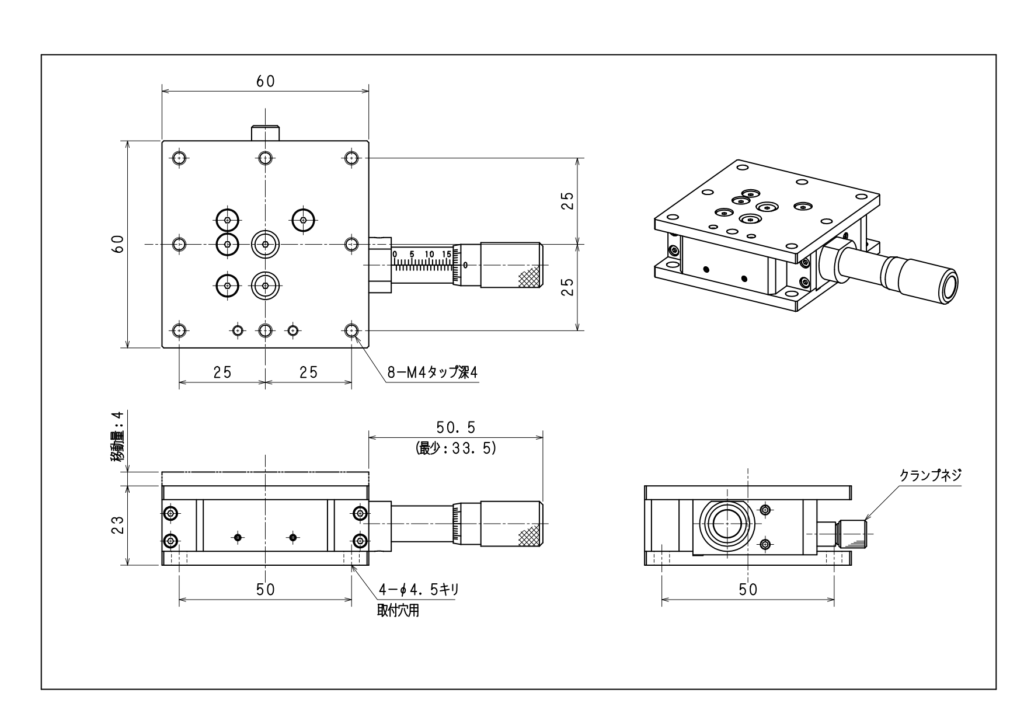

・型番　　　　　：ZA-60FMT
・ステージ面　　：□60
・移動量 Z　　　 ：±2
・高さ　　　　　：25（移動量 Z：±2）
・高さの比較　　：従来品（ZA-60M）に対し高さ約50％低減（55→25mm）
・取付穴（上面）：8-M4 ピッチ25 □50位置
・固定穴（底面）：4-φ4.5キリ □50位置（M4ボルト用）

■概要
・薄型Z軸フラットアルミステージ（ZA-FMTタイプ）は、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はファインピッチタイプのマイクロメータヘッド（P=0.25mm）で、移動ガイドにクロスローラを採用しており、滑らかな移動ができます。
・ZA-FMTタイプは、従来の同等サイズステージ製品よりも高さを低減した製品で、空間を有効に利用できます。
【ZA-60M・ZA-120Mから高さ約50％低減：当社比】

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。

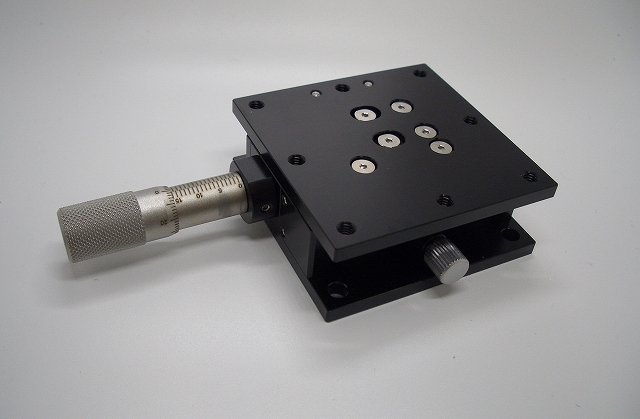

・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・ZA-60FMT ：マイクロメータヘッドが設置されている面の隣の面にあるネジ
・ZA-120FMT：マイクロメータヘッドが設置されている面と同じ面にあるネジ

■製品の固定

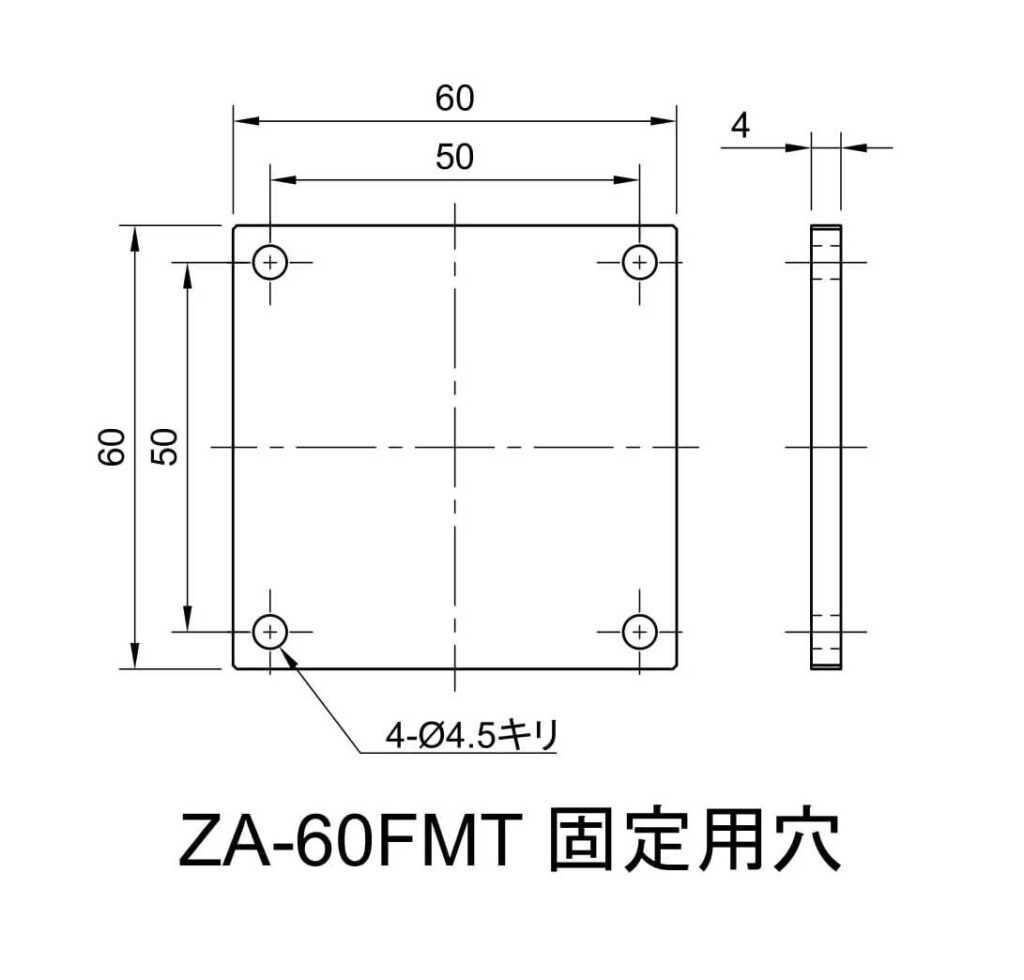

・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、全体の高さを抑えながら、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。

品番ZA-60FMT
テーブルサイズ【mm】60×60
移動量【mm】4
駆動方式マイクロメータヘッド
移動ガイドクロスローラ
移動分解能【mm/回転】約0.063
表示分解能【μm】5
（目盛の約1/4が移動量になります）
移動精度・真直度【μm】3
耐荷重【kgf】3 (29.4N)
重量【kg】0.25
材質アルミ
表面処理黒アルマイト
税別価格¥61,000
