ZA-60M

ZA-60M　『 Z軸フラットアルミステージ・□60ｍｍテーブル 』

■Z軸フラットアルミステージは、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。

■駆動方式はマイクロメータヘッドであり、微細な調整が可能です。

■移動ガイドについて、クロスローラガイドを採用し、滑らかな移動ができます。

■製品の説明
・型番　　　　　　　　：ZA-60M（写真 手前 右から２番目）
・ステージ面　　　　　：□60
・移動量 Z　　　　　　 ：±5
・ステージ面中心高さ　：55（移動量 Z：±5）
・取付穴（ステージ面）：1-M16 P1 中央、8-M4 ピッチ25 □50位置
・固定穴（底面）　　　：4-φ4.5キリ □50位置（M4ボルト用）

■概要
・Z軸フラットアルミステージは、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はマイクロメータヘッドであり、微細な調整が可能です。
・移動ガイドについて、ステージ面 □25, □40のタイプでは すり合わせ機構を採用し、その他のタイプでは クロスローラガイドを採用して滑らかな移動ができます。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の隣の面にあるネジ

■製品の固定
・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。

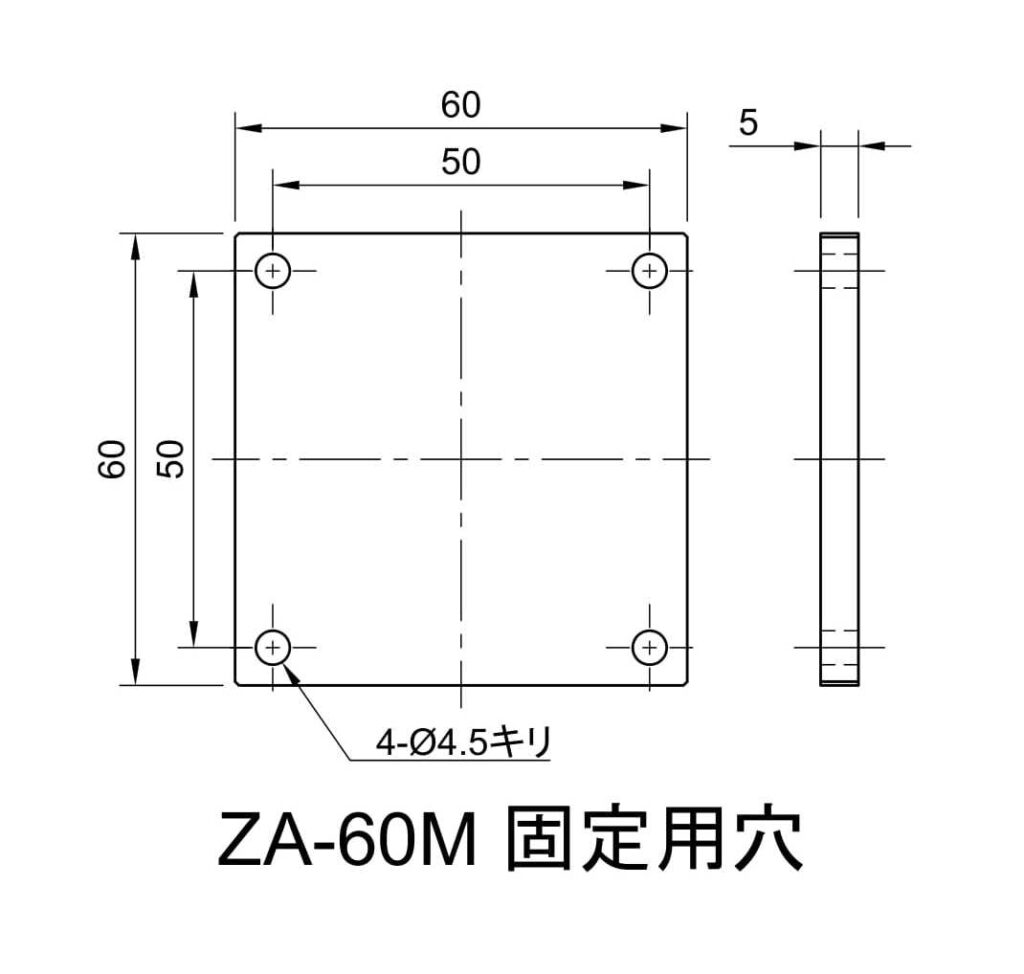

　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。

■補足
・標準仕様では、クランプ機構用のネジを操作マイクロメータヘッドと直交した位置に配置しています。
・クランプネジ位置は、マイクロメータヘッド操作部と同一方向面に変更可能です。お問合せ下さい。
・ステージ面 □60に関し、駆動方式を粗微動マイクロメータヘッドとしたタイプ（ZA-60MD）もラインアップしております。お問い合わせください。
・各サイズの製品は、その他の同じサイズのステージ製品を取り付けられます。

品番ZA-60MZA-80M
テーブルサイズ【mm】60×6080×80
移動量【mm】±5±5
駆動方式マイクロメータヘッドマイクロメータヘッド
移動ガイドV溝/クロスローラV溝/クロスローラ
移動分解能【mm/回転】0.50.5
表示分解能【mm】0.010.01
移動精度・真直度【μm】33
耐荷重【kgf】5 (49N)5 (49N)
重量【kg】0.420.52
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
税別価格¥44,000¥49,000
