ZA-60MB　『 Z軸アルミステージ・□60ｍｍテーブル 』

■Z軸アルミステージは、ステージ面を垂直に保持し、Z軸方向に移動調整が可能なZ軸ステージです。

■駆動方式にマイクロメータヘッドを採用し微細な調整が可能です。

■移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。

■Ｌ型ブラケット（BR-60L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

■製品の説明
・型番　　　　　　　　：ZA-60MB（写真 奥 左）
・ステージ面　　　　　：□60
・移動量 Z　　　　　　 ：±6.5
・ステージ面中心高さ　：40（移動量 Z：±6.5）
・取付穴（ステージ面）：1-M16 P1 中央、8-M4 ピッチ25 □50位置
・固定穴（底面）　　　：4-φ4.5キリ 25×50位置（M4ボルト用）
・適応Ｌ型ブラケット　：BR-60L

■概要
・Z軸アルミステージは、ステージ面を垂直に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式にマイクロメータヘッドを採用し微細な調整が可能です。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・ステージ面 □60に関し、駆動方式を粗微動マイクロメータヘッドとしたタイプ（ZA-60MBD）、微動機構を分割したタイプ（ZA-60MBW）もラインアップしております。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

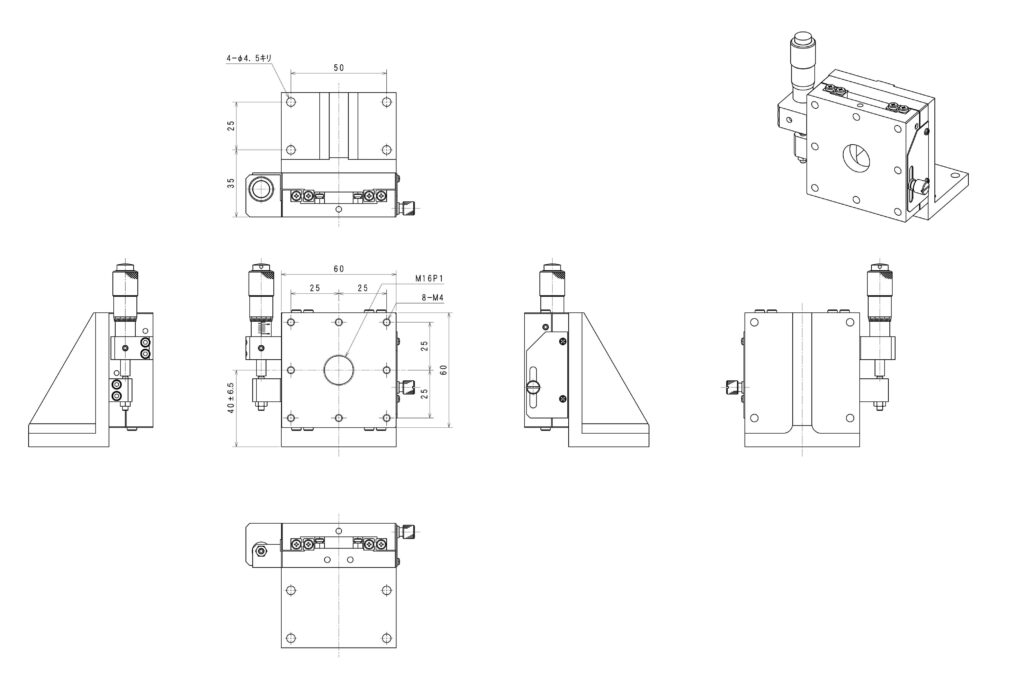

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の反対面にあるネジ

■製品の固定

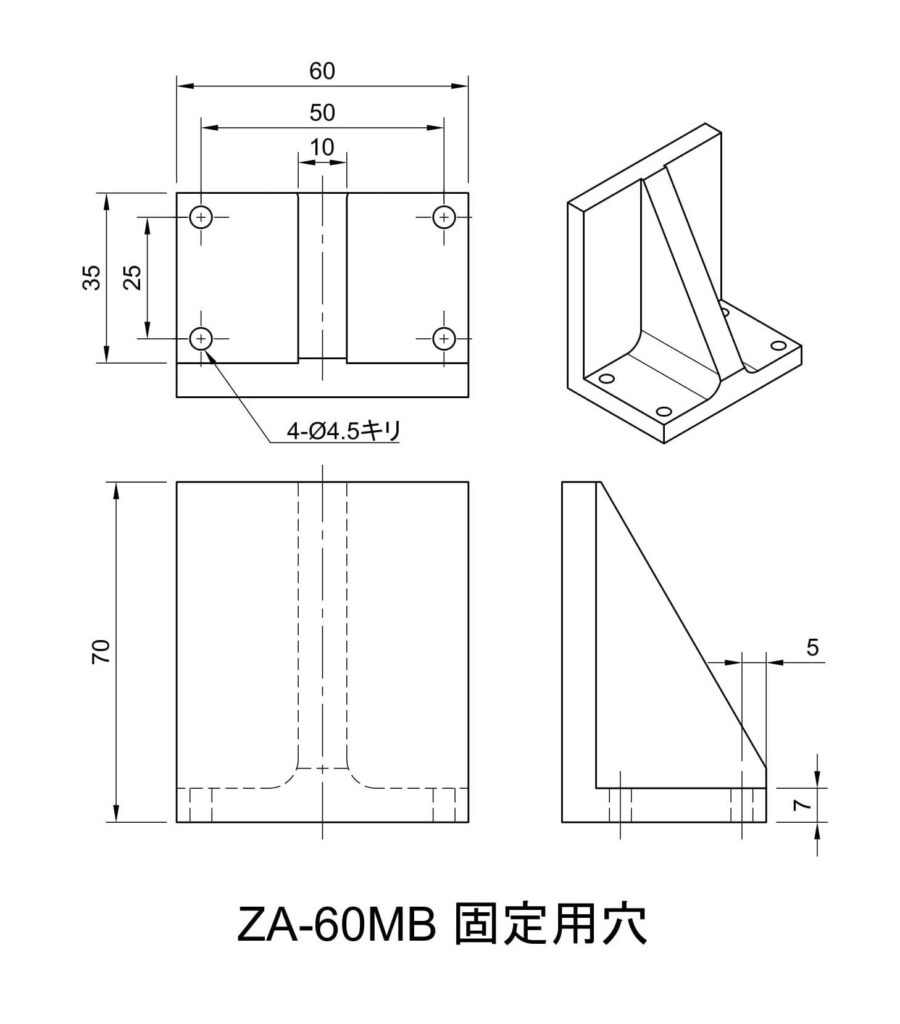

・本製品は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトなどを用いて固定できます。
　なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。

■利用する機構
・スライドレール（V溝（ローラ））

■用途例
・ステージに取り付けたものについて、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。

■補足
・Ｌ型ブラケット（BR-60L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。

品番ZA-60MBZA-60MBW
ステージ面【mm】60×6060×60
移動量【mm】：粗動±6.5±6.5
移動量【mm】：微動—±0.3
駆動方式マイクロメータヘッドマイクロメータヘッド
移動ガイドV溝レール/クロスローラV溝レール/クロスローラ
移動分解能【mm/回転】0.50.5
移動分解能：微動—0.25
表示分解能【μm】：粗動1010
表示分解能【μm】：微動—5
移動精度・真直度【μm】33
耐荷重【kgf】3 (29.4N)3 (29.4N)
重量【kg】0.440.52
材質アルミアルミ
表面処理黒アルマイト黒アルマイト
税別価格¥42,000¥78,000
