ZA-60MD 『 Z軸粗微動フラットアルミステージ・□60ｍｍテーブル 』
■Z軸フラットアルミステージは、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
■駆動方式に粗微動マイクロメータヘッドを採用しており、２段階での微細な調整が可能です。
■移動ガイドはクロスローラガイドを採用しています。
■製品の説明
・型番 ：ZA-60MD（粗微動一体型）
・ステージ面 ：□60
・移動量 Z ：±5（微動 ±0.1）
・ステージ面中心高さ ：55（移動量 Z：±5）
・取付穴（ステージ面）：1-M16 P1 中央、8-M4 ピッチ25 □50位置
・固定穴（底面） ：4-φ4.5キリ □50位置（M4ボルト用）
■概要
・Z軸フラットアルミステージは、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はマイクロメータヘッドであり、微細な調整が可能です。
・移動ガイドについて、ステージ面 □25, □40のタイプでは すり合わせ機構を採用し、その他のタイプでは クロスローラガイドを採用して滑らかな移動ができます。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の隣の面にあるネジ
■製品の固定

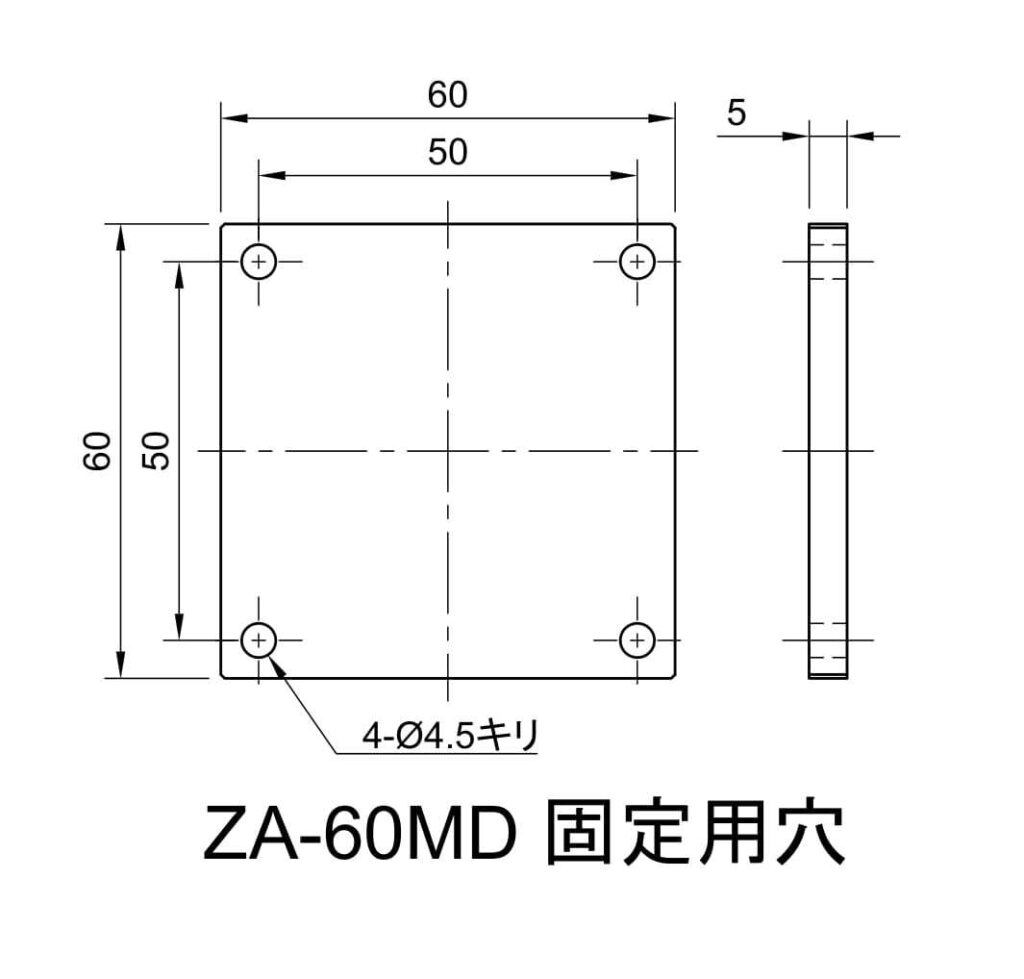

・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。
■補足
・各サイズの製品は、その他の同じサイズのステージ製品を取り付けられます。
| 品番 | ZA-60MD |
| テーブルサイズ【mm】 | 60×60 |
| 移動量・粗動/微動【mm】 | ±5/±0.1 【中心高さH55】 |
| 駆動方式 | 粗微動マイクロメータヘッド |
| 移動ガイド | V溝/クロスローラ |
| 表示分解能・粗動/微動【mm】 | 0.01/0.005 |
| 移動精度・真直度【μm】 | 3 |
| 耐荷重【kgf】 | 5 (49N) |
| 重量【kg】 | 0.35 |
| 材質 | アルミ |
| 表面処理 | 黒アルマイト |
| 税別価格 | ¥103,000 |
