レーザーホルダー 一覧

This post is also available in: enEnglish (英語)

レーザフォーカシング
ホルダ

スペイシャルフィルタ
ホルダ

丸型レーザーホルダ

上操作型丸型レーザー
ホルダ

筒型レーザーホルダ

スライド式レーザーホルダ

スタンド式レーザーホルダ

ビームポケット

レーザフォーカシングホルダ

■レーザフォーカシングホルダは、ファイバ素子へレーザ光を導入する際に使用します。
■ファイバ素子保持部は、光軸に対し直行するYZ軸の芯出し調整が可能です。
また、キネマティック機構による支点基準としたβθ軸の煽り角度の微動調整が可能です。
■対物レンズ保持部は、光軸方向(X軸)のフォーカス微動調整が可能です。
ホルダユニット全体の傾斜角度β2も微調整可能です。
■FCレセプタクルと対物レンズ(×10)が標準装備されています。
■対物レンズの倍率変更及び組合せ変更にも対応しています。『お問合せ下さい』

品番調整軸・調整範囲価格
LF-101X:±3mm / Y&Z:±1.5mm / β&θ&β2:±2°¥108,000

スペイシャルフィルタホルダ

■スペイシャルフィルタホルダは、レーザ光の波面ノイズや歪を精密ピンホールによって除去し、クリアな波面を作ることを可能にするホルダです。
■精密ピンホールは、光軸に対し直行するYZ軸の芯出し調整が可能です。
■対物レンズ保持部は、光軸方向(X軸)のフォーカス微動調整が可能です。
■据付タイプとポール付タイプから選択ができます。
また、ポール付タイプでは、ホルダユニット全体の傾斜角度βも微調整可能です。
■精密ピンホール(φ25μm)と対物レンズ(×10)が標準装備されています。
■レンズ倍率や組合せ変更にも対応しています。
『お問合せ下さい』

品番調整軸・調整範囲固定タイプ価格
SF-101X:±3mm / Y&Z:±1.5mm / β:±3°φ20 ポール¥115,000
SF50-102X:±3mm / Y&Z:±1.5mm / 据付プレート¥112,000

丸型レーザホルダ

■丸型レーザホルダは、円筒形レーザを固定する際に使用します。
■キネマティック機構による支点基準でβθ軸の煽り微調整が可能です。
■ご注文の際にレーザの直径φをご指定下さい。

品番適応レーザ径光軸高さあおり角度価格
MLH-20Mφ20 40mm βθ:±4° ¥32,000
MLH-45MMax φ45 55mm βθ:±2.5° ¥37,000

上操作型丸型レーザホルダ

■上操作型丸型レーザホルダは、円筒形レーザを固定する際に使用します。
■キネマティック機構による支点基準でβθ軸の煽り微調整が可能です。
■上操作型は上部アクセスで操作性に優れています。
■ご注文の際にレーザの直径φをご指定下さい。

品番適応レーザ径光軸高さあおり角度価格
MLH50-20Mφ20 50mm βθ:±2.5° ¥38,000
MLH50-45MMax φ45 50mm β:±2.5°/θ:±2° ¥42,000

筒型レーザホルダ

■筒型レーザホルダは、円筒形レーザを固定する際に使用します。
■レーザ本体の取付時の調整で、YZ軸方向での姿勢調整を行います。
■レーザ固定後のホルダユニット全体の傾斜角度β2の微動調整が可能なタイプもございます。

品番適応レーザ長さ適応レーザ径傾斜角度調整価格
TH-11 140mmφ18~φ55-  ¥14,500
TH-21240mm φ18~φ55 - ¥14,500
TH-12140mm φ18~φ55 ±4° ¥24,500
TH-22 240mmφ18~φ55 ±2° ¥24,500

スライド式レーザホルダ

■スライド式レーザホルダは、円筒形レーザを固定する際に使用します。
■レーザの固定は、上部スライド機構の左右クランプを解除し、上下調整して設置します。設置後、上部スライド中央のレーザクランプで最終固定します。
■ベース部位のV溝構造は安定した固定を実現し、設置後の前後調整なども容易に行えます。

品番適応レーザ径価格
LHV-501 Max φ50mm¥25,000

スタンド式レーザホルダ

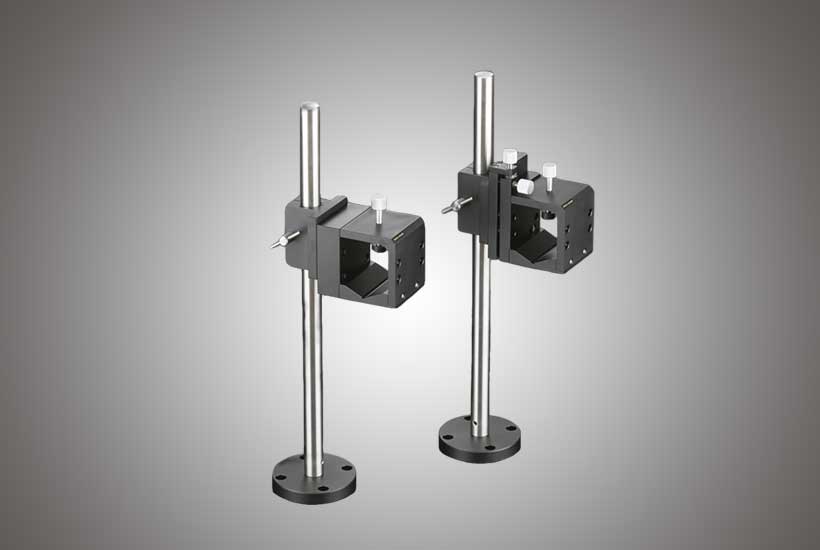

■スタンド式レーザホルダは、レーザホルダ部の上下粗動調整が可能です。光軸高さをワイドレンジで操作できます。
■レーザは、ホルダ上部のクランプで固定します。
■LHS-502は、キネマティック機構による支点基準でβθ軸の煽り微調整が可能です。

品番適応レーザ径【mm】あおり角度価格
LHS-501φ25~φ50 - ¥32,000
LHS-502φ25~φ50  β:±5°/θ:±3°¥50,000

ビームポケット・ダンパー

■ビームポケット(ダンパー)は、レーザ光を遮断する際に使用します。
■内部は、テーパ加工と遮光ネジ加工を行う事で、レーザ光を遮光拡散する構造をとっています。
■標準製品には、φ12mm・L=60mmポールが装備されています。
カタログ掲載の範囲(L=20~120mm)でポール長さ変更にも対応しております。

品番入射径【mm】価格
LP-01φ10 ¥22,000
