■概要

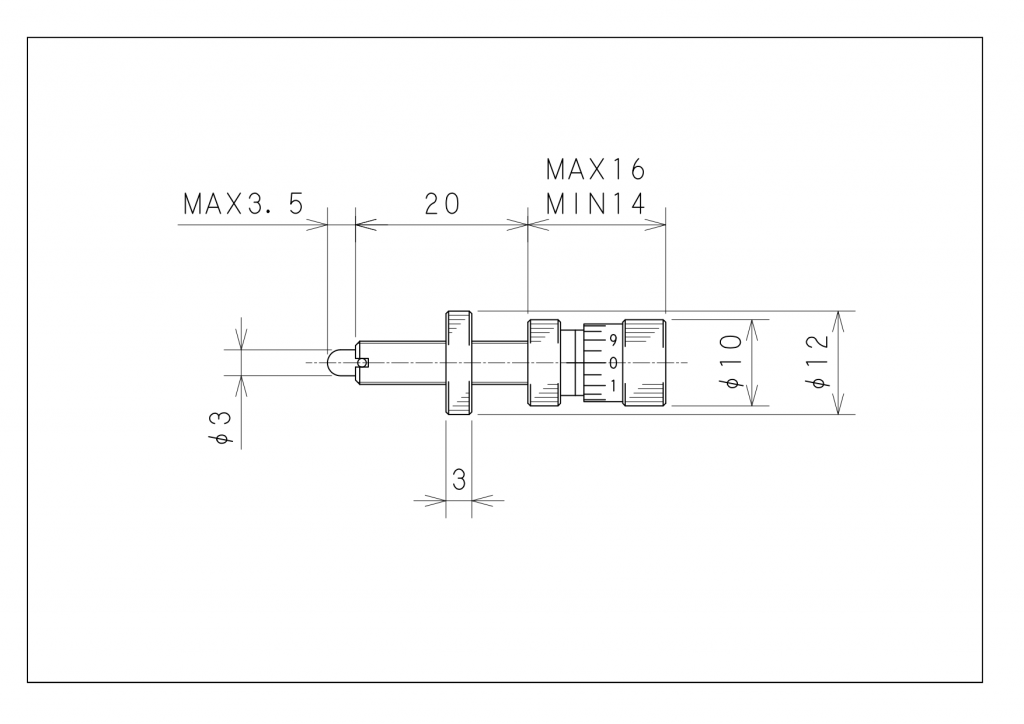

・微調ネジ TM-05は、ネジ（P=0.5mm）による粗動、差動マイクロメータによる微動により、微細な調整ができるネジです。
・差動ネジの機構により、より微細な移動量を調整できます。
・先端形状は球面です。
・装置への組込用途や微動調整用部品として使用できます。
・規格品以外のサイズへの対応も可能ですので、お問い合わせください。

■使い方
・取付箇所に設けたタップ穴（M5 P0.5）に、製品のネジ部（M5 P0.5）を合わせて、中間部にあるツマミを回して粗動の調整をします。
・粗動調整後、粗動ロック用ナット（厚み3の部品）を締めて、粗動を固定します。
・製品端部のツマミを回して、差動マイクロメータにより微動の調整をします。

■利用する機構
・差動ネジ

■用途例
・機器の部品を微動調整する用途。

■補足
・差動機構の性質により、正方向から逆方向に切り替えたとき、同じ目盛位置で同じ移動位置に戻らないことがありますが、微細な移動の能力は維持しています。
