TM-65RL

TM-65RL 『微調ネジ・マイクロ目盛 長尺・ネジ径 M6・先端 球面』

■微調ネジは、各種製品に使用している微動調整用ネジです。

■スピンドルピッチ(ネジのピッチ)が細かいため、目盛を持たないタイプでも微細な調整が可能です。

■装置への組込用途や微動調整用部品として使用できます。

■製品の説明

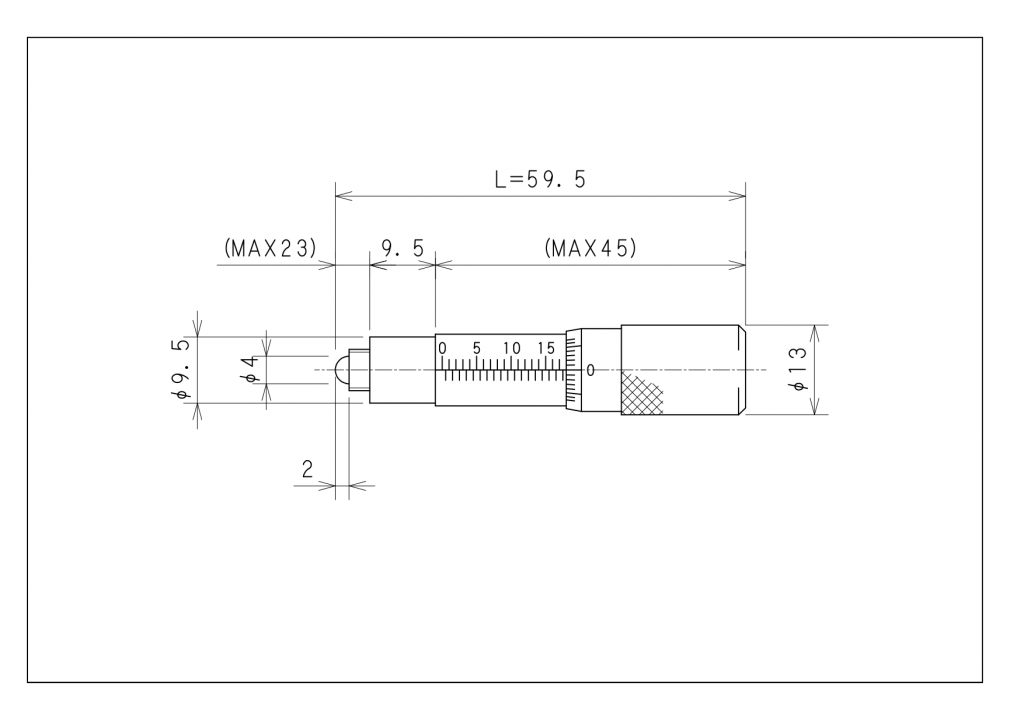

・型番      :TM-65RL(マイクロメータヘッド型)(写真 右)

・ステム部    :φ9.5(-0.01~-0.03)x9.5
・スピンドルピッチ:0.25mm
・目盛ピッチ   :5μm
・駆動量     :±7.5mm
・先端形状    :球面

■概要
・微調ネジは、各種製品に使用している微動調整用ネジです。
・マイクロメータヘッド型や差動マイクロメータヘッド型など、調整の細かさに応じて各種タイプが選べます。
・スピンドルピッチ(ネジのピッチ)が細かいため、目盛を持たないタイプでも微細な調整が可能です。
・装置への組込用途や微動調整用部品として使用できます。
・規格品以外のサイズへの対応も可能ですので、お問い合わせください。

■使い方
・自作の機器で部品を微動調整する場合などにもご使用いただけます。

■用途例
・機器の部品を微動調整する用途。

型番 TM-65RLTM-65RS
タイプ 微調マイクロ目盛微調マイクロ目盛
ネジ径 【mm】 M6M6
ネジピッチ粗動 【mm】0.250.25
微動 【mm】
表示分解能粗動 【mm】
微動 【μm】55
駆動量 【mm】 ±7.5±3.5
先端形状 球面球面
長さ(L)【mm】 59.537.5
重量 【kg】 0.040.03
材質 真鍮,ステンレス真鍮,ステンレス
表面処理 クロームクローム
価格 ¥5,000¥3,000
