4LH-C

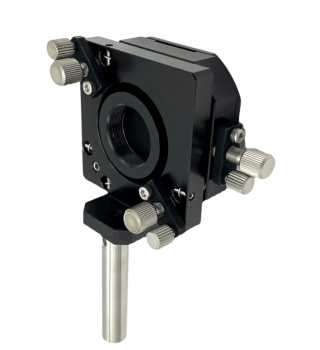

4LH-C『4軸調整付レンズホルダ・Cマウント接続』

■4LH-Cは、Y・Z・β・θ軸の微動調整が可能なホルダです。

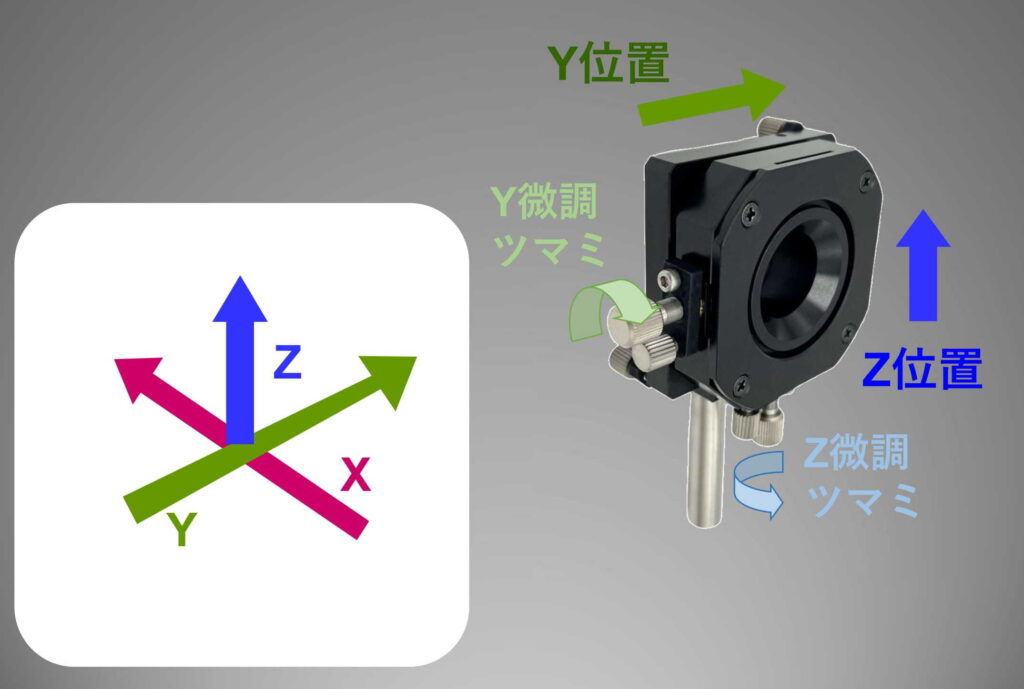

■YZ軸方向への調整は、光軸の芯出しが可能です。

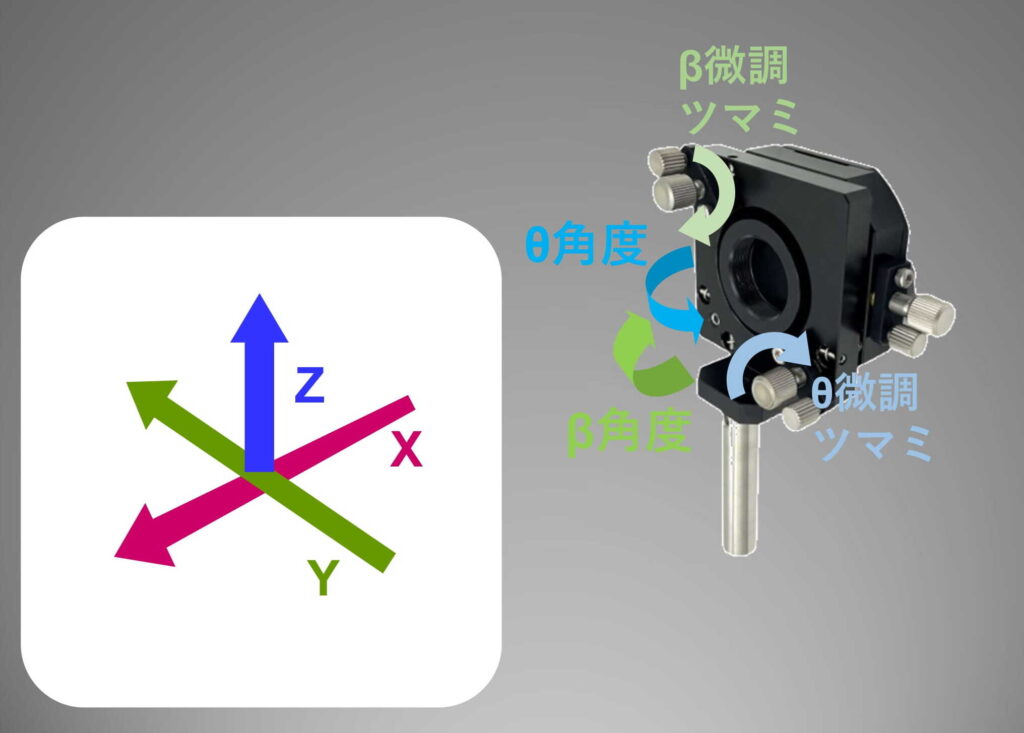

また、キネマティック機構の支点基準による煽り角度・βθ軸の調整が可能です。
■調整後の各軸には、クランプ機能を有しています。
■レンズ接続部は、Cマウントで行い、ズームエキスパンダなどの固定が可能です。
■Cマウント接続部外径はφ36mm以下でご使用ください。

■本製品には、φ12mmL=60mmポールが装備されています。 カタログ掲載製品の範囲(L=20~120mm)でポール長さ変更にも対応しております。

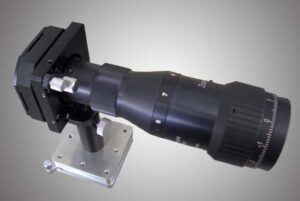

■本掲載写真はズームエキスパンダを接続し、マグネットベースに配置した例とレーザー光学系での設置使用例となります。

型番4LH-C
接続タイプC マウント
移動量 【mm】 Y,Zφ3(±1.5)
煽り角度 【°】 β,θ±2
微動方式 【mm】 Y,Z,β,θネジ P=0.25
材質アルミ
表面処理黒アルマイト
RoHS規制対応
価格¥65,000
