RJ-99M-BK

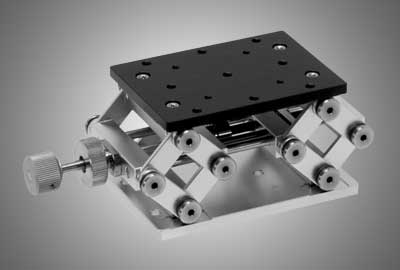

RJ-99M-BK 【超小型・ステージ面/黒アルマイトタイプ】

■小型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、高さ微調整するフラット面Z軸ステージです。
■RJ-99M-BKは、光学反射を考慮した上ステージ面が黒アルマイト処理された超小型ジャッキです。
■ハンドル回転による垂直方向への移動には、マイクロメータヘッドレベルのネジピッチ0.5mmを採用し微調整を可能にしています。
■RJ-99M-BKは、その他の60mmサイズステージとの接続が可能です。
■CAD図面は、RJ-99Mとしてダウンロードされます。

型番RJ-99M-BKRJ-100M-BK
本体外観上板黒プレート(ステージ面黒)
ステージ面【mm】60×8080×100
移動量【mm】2436
駆動方式ネジ (P=0.5mm)
移動ガイドパンタグラフ方式
移動精度・平行度【mm】0.1
耐荷重【kgf】5(49N)15(147N)
重量【kg】0.381.1
材質アルミ・真鍮・ステンレス
表面処理白アルマイト・無電解Ni/上板黒アルマイト
価格¥60,000¥62,000
