RJS-1218I

RJS-1218I 【インチ仕様・シングルパンタグラフ】

■RJSラボジャッキは、シングルパンタグラフ式を採用し、ストローク70mmの高さ微調整するフラット面Z軸ステージです。
■RJS-1218Iは、取付面が1/4-20UNCタップのインチ仕様になっています。
■従来のラボジャッキと異なり、ハンドル回転による高さ調整の際、ハンドル位置が固定され操作部の移動がありません。
■ラボジャッキの設置では、□100mm(ミリ)と□101.6mm(2インチ)の取付に対応しています。

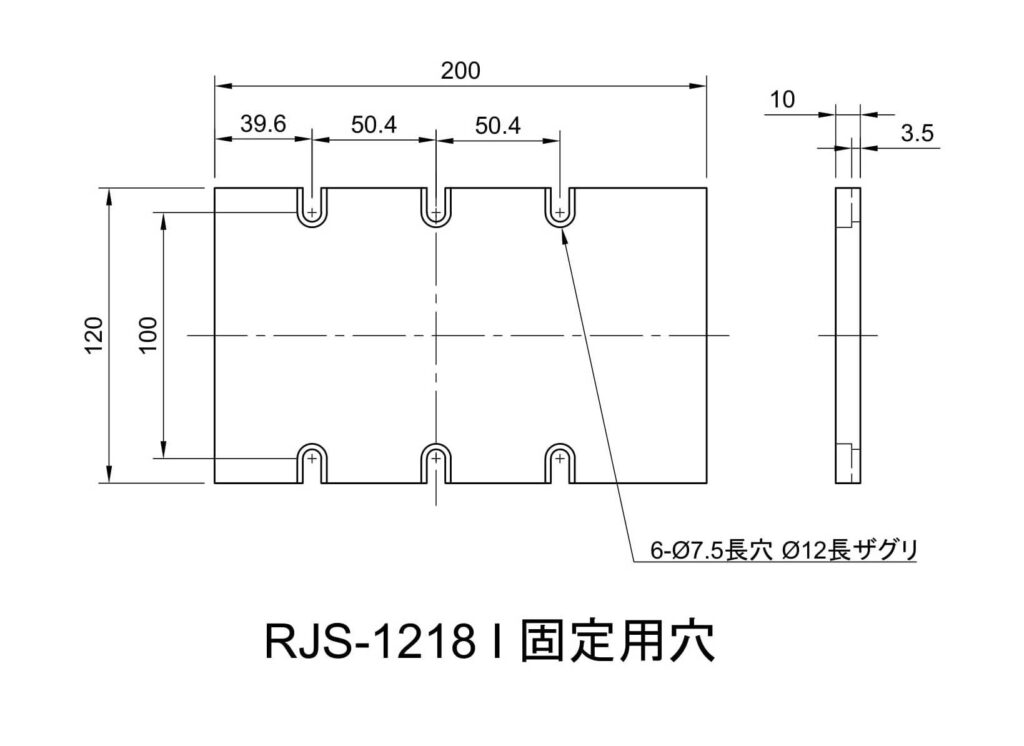

■取付面のテーブルプレートは取外しが可能です。取外し後のU字型ザグリ穴を利用する事で、搭載物を下からネジ固定する事も可能です。
■オプションで取付面がミリタップのタイプに交換する事も可能です。オプションプレート RJS-MP
■テーブルプレートはラボジャッキベース裏面に取付使用する事も可能です。
この時、調整用ハンドルはテーブル面と一緒に可変移動します。

【テーブルプレート取外し例】

【オプション:ミリ用プレート】

【テーブルプレート裏面取付例】

品番RJS-1218 MRJS-1218 I
取付面ネジM4タップ1/4-20UNCタップ
ステージ面【mm】120×180120×180
移動量【mm】7070
駆動方式ネジ(P=1mm)ネジ(P=1mm)
移動ガイドパンタグラフ方式パンタグラフ方式
移動精度・平行度【mm】0.20.2
耐荷重【kgf】10(98N)10(98N)
重量【kg】3.03.0
材質真鍮・アルミ真鍮・アルミ
表面処理黒アルマイト黒アルマイト
RoHS規制対応対応
税別価格¥63,000¥63,000
