X11-011

X11-011 『 アルミ軽量型 X軸ネジ送りステージ・□25×25 mmサイズ 』

■アルミ製軽量型・X軸ネジ送りステージは、従来製品の本体材質をアルミにすることで小型軽量化した製品です。

■薄型化・軽量化により、組み込み利用での総質量の軽量化に寄与します。

■本体材質を真鍮からアルミに変更することにより、質量を1/4に低減しました(X11-011、X11-012)。

■製品の説明

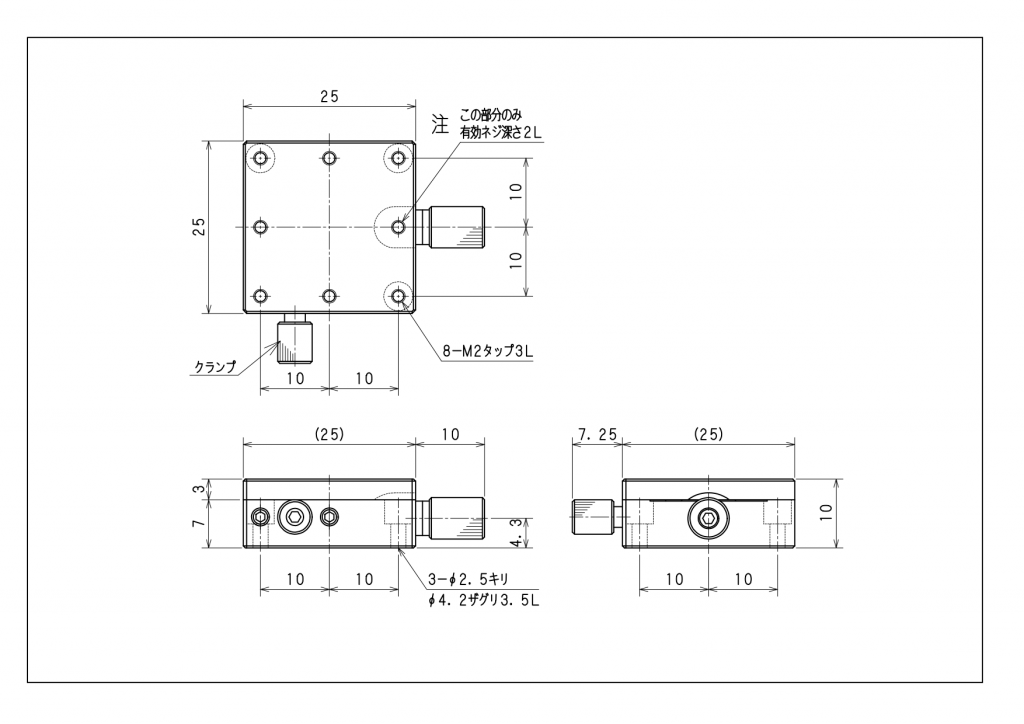

・型番     :X11-011
・ステージ面  :□25
・移動量 X    :±5
・厚み     :10(X11-001の厚み(15)から33%低減)
・質量     :0.02 kg(X11-001の質量(0.08 kg)から1/4に低減)
・取付穴(上面):8-M2 ピッチ10 □20位置
・固定穴(底面):3-φ2.5キリ φ4.2ザグリ 深3.5 □20位置(M2キャップボルト用)

■概要
・アルミ製軽量型・X軸ネジ送りステージは、従来製品の本体材質をアルミにすることで小型軽量化した製品です。
・薄型化・軽量化により、組み込み利用での総質量の軽量化に寄与します。
・本体材質を真鍮からアルミに変更することにより、質量を1/4に低減しました(X11-011、X11-012)。
・駆動方式は、ネジ (P=0.5mm) 、移動ガイドはアリ溝式を採用しています。

■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
(ネジの種類や位置は、型番説明を参照ください。)
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。

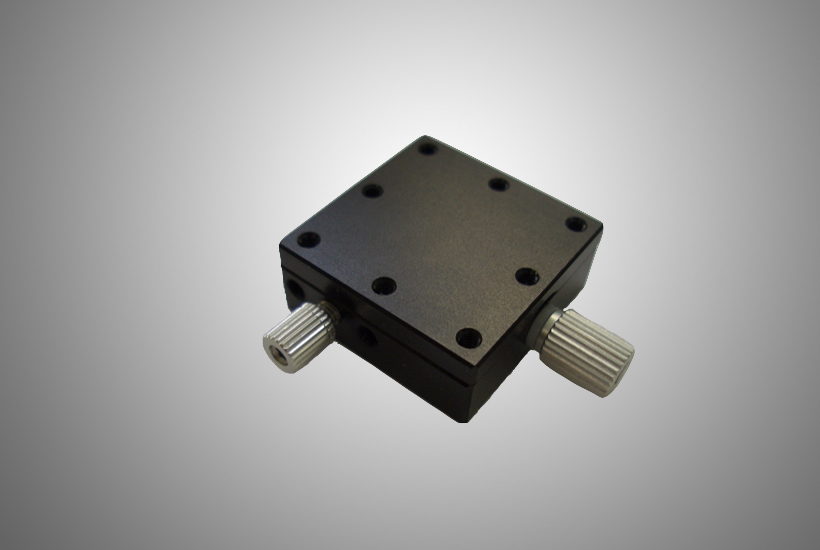

・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
(1)調整ツマミ
・ネジ(ネジの長さ方向がX軸の方向になるように付いている大きいネジ)
(2)クランプ
・調整ツマミが設置されている面の隣の面にある小さいネジ

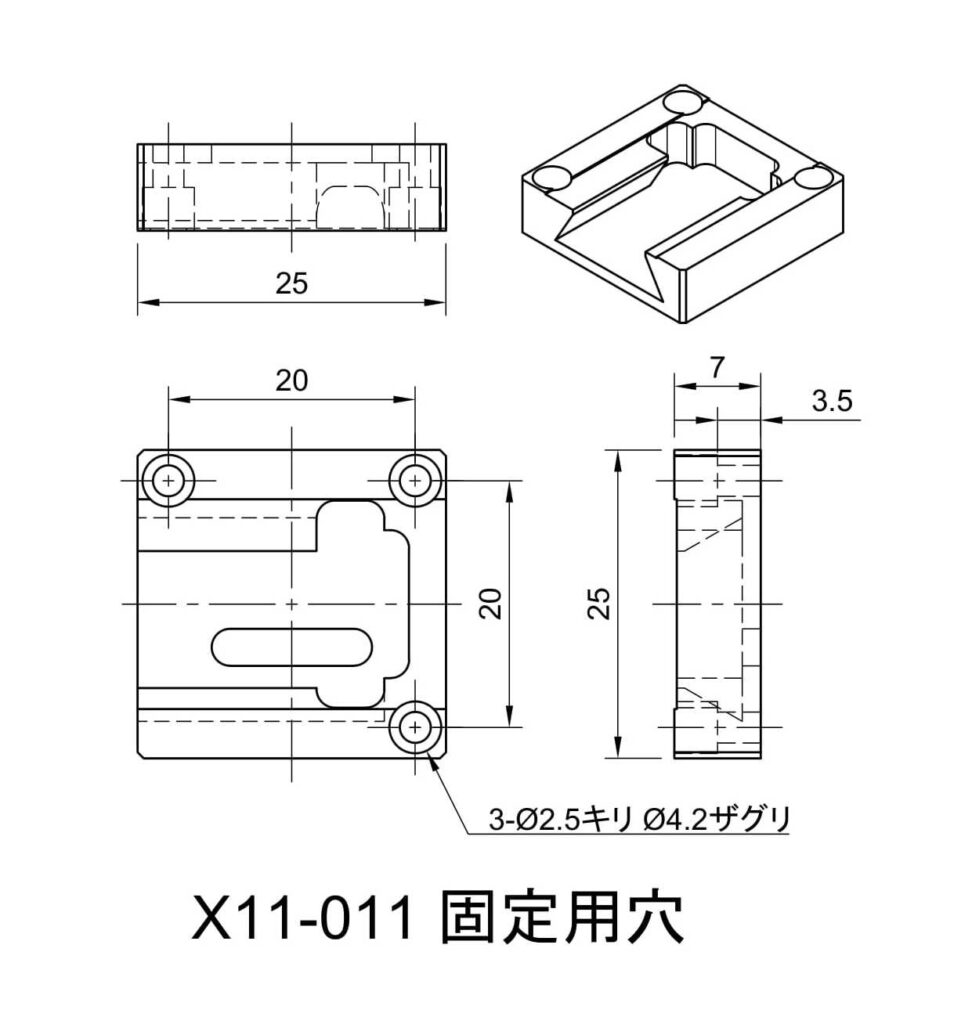

■製品の固定
・本製品は、下部部品にある穴(キリ穴とザグリの組合せ)にキャップボルトを用いて固定できます。
 なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下部部品の穴が上方から見えるようにしてください。

■利用する機構
・アリ溝

■用途例
・ステージに取り付けたものについて、X軸(1軸)の位置調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足
・各ステージサイズ製品は、その他の同じサイズのステージ製品との接続互換がありますので、組み合せ利用にも有効です。

品番X11-011X11-012X11-013
テーブルサイズ【mm】25×2540×4060×60
移動量 【mm】±5±7±10
厚み 【mm】101212
駆動方式ネジネジネジ
移動ガイドアリ式アリ式アリ式
移動分解能 【mm/回転】0.50.50.5
耐荷重 【kgf】2 (19.6N)2 (19.6N)3.5 (34.3N)
重量【g】2050100
材質アルミアルミアルミ
表面処理アルマイトアルマイトアルマイト
参考 厚み従来比 【-%】3320---
参考 重量従来比1/41/4---
RoHS規制対応対応対応
税別価格¥10,000¥11,000¥12,000
