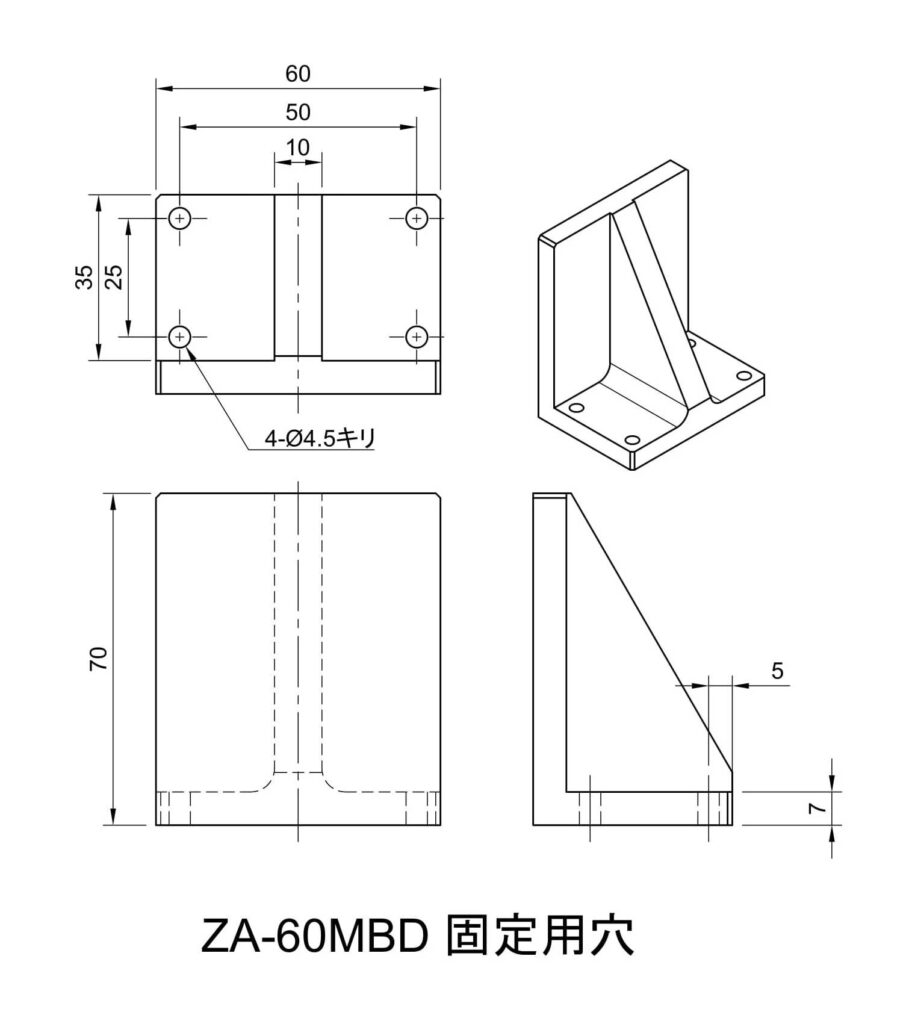

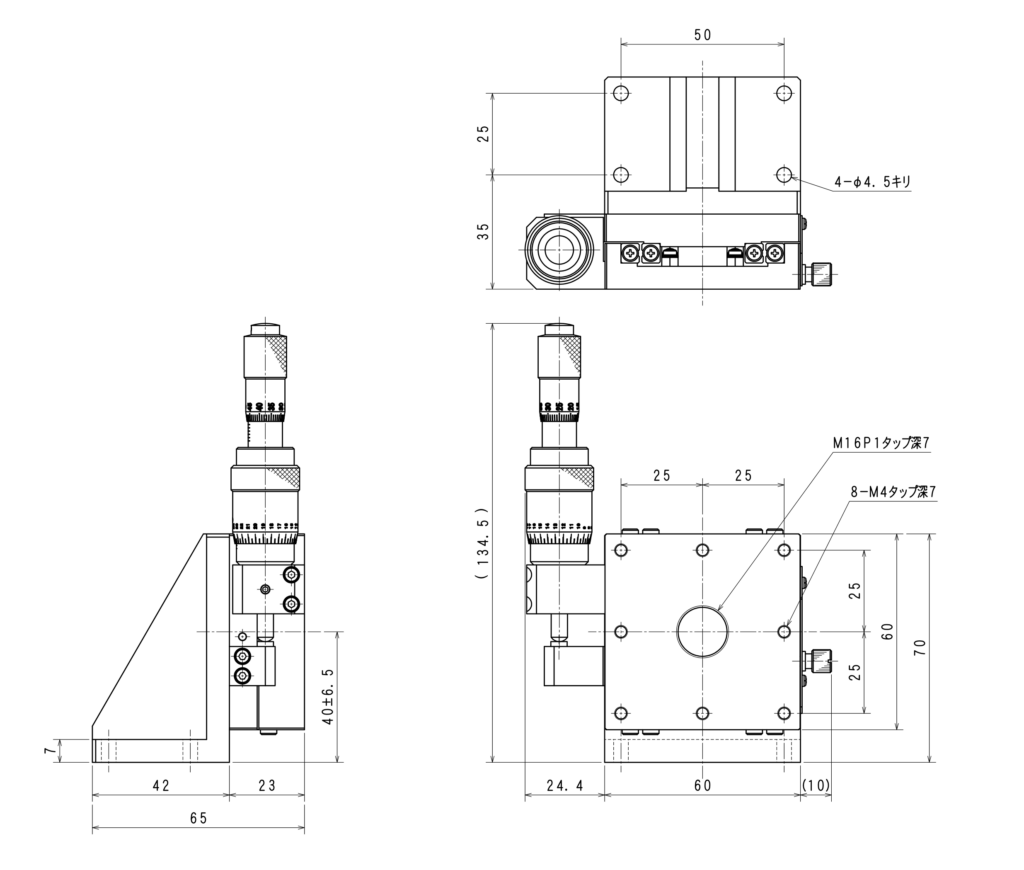

ＺＡ－６０ＭＢＤ 『 Ｚ軸粗微動アルミステージ・□６０ｍｍテーブル 』
■Ｚ軸アルミステージは、クロスローラガイドを採用し、垂直なテーブル面を上下移動するＺ軸ステージです。
■ＺＡ－６０ＭＢＤでは駆動方式に、粗微動一体型マイクロメータヘッドを採用しており、微細な調整が可能です。
■ＺＡ－６０シリーズでは、縦型・横型・操作方法等の各種タイプが御座いますので、用途に合わせてご選択願います。
◆本製品は、2023年2月から価格改定により新価格となっています。カタログ冊子の掲載価格と異なりますことご了承願います。
| 品番 | ZA-60MBD | ZA-60MBW |
| ｽﾃｰｼﾞ面【mm】 | 60×60 | 60×60 |
| 移動量【mm】：粗動 | ±6.5 | ±6.5 |
| 移動量【mm】：微動 | ±0.1 | ±0.3 |
| 駆動方式 | 一体型粗微動ﾏｲｸﾛﾒｰﾀﾍｯﾄﾞ | 粗動・微動分割型ﾏｲｸﾛﾒｰﾀﾍｯﾄﾞ |
| 移動ガイド | V溝レール/クロスローラ | V溝レール/クロスローラ |
| 粗動分解能【mm/回転】 | 0.5 | 0.5 |
| 表示分解能【μm】：粗動 | 10 | 10 |
| 表示分解能【μm】：微動 | 0.5 | 5 |
| 移動精度・真直度【μm】 | 3 | 3 |
| 耐荷重【kgf】 | 3(29.4N) | 3(29.4N) |
| 重量【kg】 | 0.５ | 0.52 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥100,000 | ¥78,000 |
