精密ラボジャッキ 一覧

This post is also available in: enEnglish (英語)

標準型精密ラボジャッキ

小型精密ラボジャッキ
着磁性オプションプレート

大型精密ラボジャッキ

シングルパンタグラフ型
中型精密ラボジャッキ
ハンドル位置固定タイプ
取付ミリ or インチ仕様



◆ 各ラボジャッキ製品は、RoHS規制に対応しております。◆

□60mmサイズ、小型精密ラボジャッキ

□60mmサイズ、真空用、小型精密ラボジャッキ

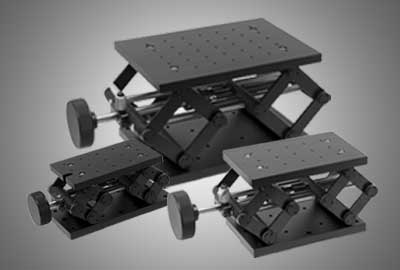

標準型精密ラボジャッキ

■精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整が可能な大型Z軸ステージです。

■ハンドルを回転させる事により、ステージ面を垂直方向に移動させる事が可能となっております。

■パンタグラフ式を採用しておりますので、ハンドル1回転に対する移動量は変化します。

■上面用プレート、高さ調整プレートがオプションでございます。

品番ステージ面サイズ移動量耐荷重価格
RJ-10180×132 mm 22 mm20kg(196N)¥53,000
RJ-102100×160 mm 42 mm 25kg(245N)¥58,000
RJ-103160×220 mm70 mm30kg(294N)¥63,000

小型精密ラボジャッキ

■小型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、高さ微調整するフラット面Z軸ステージです。
■RJ-99Mは超小型・手のひらサイズの大きさが空間の有効利用を実現します。
■RJ-100Mは小型サイズですが、中荷重の昇降が可能なジャッキです。
■ハンドル回転による垂直方向への移動には、マイクロメータヘッドレベルのネジピッチ0.5mmを採用し微調整を可能にしています。
■RJ-99Mはその他の60mmサイズステージ・RJ-100Mは80mmサイズの各種ステージ製品との接続搭載する事で多軸調整も可能です。
■オプションパーツとして、マグネット搭載が可能な着磁性プレートも用意しています。

品番ステージサイズ移動量耐荷重外観価格
RJ-99M60×80 mm 24 mm 5kg(49N) シルバー¥60,000
RJ-100M80×100 mm 36 mm 15kg(147N) シルバー¥62,000
RJ-99M-BK60×80 mm24 mm5kg(49N)上ステージ面黒¥60,000
RJ-100M-BK80×100 mm36 mm15kg(147N)上ステージ面黒¥62,000
オプションパーツ:SUS430着磁性プレート
対応品番プレートサイズ材質 接続状態 重量 価格
 RJ-99M用60×80×t5 mm SUS430  重ね利用&交換 0.19kg ¥10,000
RJ-100M用80×100×t6 mmSUS430重ね利用のみ0.37kg¥8,000

◆RJ-99M用『左』 ・ RJ-100M用『右』

◆プレート接続例:RJ-100M『上』・RJ-99M『下』

大型精密ラボジャッキ

■精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整が可能な大型Z軸ステージです。

■RJ-104は移動量100mmの調整が可能です。

■ハンドルを回転させる事により、ステージ面を垂直方向に移動させる事が可能です。

■パンタグラフ式の移動ガイドでは、ハンドル1回転に対する移動量は変化します。

■下面テーブルの□100.8上4か所の取付穴は、ミリ&インチへの接続が可能です。

品番ステージ面サイズ移動量耐荷重価格
RJ-104170×270 mm 100 mm  30kg(294N)¥98,000

シングルパンタグラフ中型精密ラボジャッキ

■シングルパンタグラフ式により、ストローク70mmの昇降調整が可能なラボジャッキです。
■操作時の調整ハンドルの位置は固定されている為、組込用途にも有効です。
■ラボジャッキの取付は□100mmピッチ(ミリ)と101.6mmピッチ(2インチ)の両方に対応しています。
■テーブル面の取付タップは、M4タップ(ミリ仕様)と1/4-20UNC(インチ仕様)の選択が可能です。
■オプションプレートを取付交換する事でミリおよびインチ取付に切り替えて利用する事が出来ます。

品番ステージ面サイズ移動量耐荷重価格
RJS-1218M120×180 mm 70 mm10kg(98N)¥63,000
RJS-1218 I120×180 mm 70 mm 10kg(98N)¥63,000
品番サイズ取付情報重量価格
RJS-MP120×180×t7mm25-M4タップ0.4kg¥15,000
RJS-IP120×180×t7mm25-1/4-20UNC0.4kg¥15,000

■60mmサイズの小型精密ラボジャッキです。
■シングルパンタグラフ式により、ストローク25mmの昇降調整が可能なラボジャッキです。

■操作時の調整ハンドルの位置は固定されている為、組込用途にも有効です。
■その他の□60mmサイズステージとの接続が可能です。
■標準(大気中使用)と真空用があります。

品番ステージ面サイズ移動量耐荷重価格
RJS-60M60×60 mm 25 mm3kg(29.4N)¥65,000
RJS-60MV60×60 mm 25 mm 3kg(29.4N)¥67,000
