ファイバーホルダー 一覧

This post is also available in: enEnglish (英語)

ファイバーホルダー

FCコネクタ型
ファイバーホルダー

回転式ファイバーホルダー

小型ファイバーホルダー

小型ファイバーホルダー用
ブラケットアダプタ

小型ファイバー用アダプタ

小型ファーバーホルダ用
樹脂製アダプタ

ファイバーホルダー

■ファイバホルダは、ファイバ素子を固定し使用します。
■光軸に対し直行するYZ軸の芯出し調整が可能です。
YZ軸調整では、微調ネジタイプと差動マイクロメータヘッドタイプから選択が可能です。
■YZ軸調整に加え、微調ネジ調整のキネマティック機構によるβθ軸煽り角度の調整可能なタイプも選択可能です。
■ファイバー素子の固定は、樹脂アダプタで行います。
φ0.5~φ4mmの範囲内でご指定下さい。
■FC用標準ポール付き以外では、据付型にも対応製作しております。『お問合せ下さい』

品番調整操作軸駆動方式価格
FC-11MXYZ軸X:ネジP=0.5/YZ:差動マイクロメータヘッド¥29,000
FC-12MXYZβθ軸  X:ネジP=0.5 / YZ:差動マイクロ      βθ:ネジP=0.25mm¥37,000
FC-11SXYZ軸 ネジ P=0.5mm ¥21,000
FC-12SXYZβθ軸 XYZ:ネジP=0.5 / βθ:ネジP=0.25¥29,000

FCコネクタ型 ファイバーホルダー

■FCコネクタ型ファイバホルダには、FCレセプタクルが標準装備さており、接続が容易にできます。。
■光軸に対し直行するYZ軸の芯出し調整が可能です。
YZ軸調整では、微調ネジタイプと差動マイクロメータヘッドタイプから選択が可能です。
■YZ軸調整に加え、微調ネジ調整のキネマティック機構によるβθ軸煽り角度の調整可能なタイプも選択可能です。
■FC用標準ポール付き以外では、据付型にも対応製作しております。『お問合せ下さい』
■SMA型での製作対応も可能です。『お問合せ下さい』

品番調整操作軸駆動方式価格
FC-21MYZ軸 差動マイクロメータヘッド ¥40,000
FC-22MYZβθ軸  YZ:差動マイクロ / βθ : ネジP=0.5mm¥48,000
FC-21SYZ軸 ネジ P=0.5mm ¥32,000
FC-22SYZβθ軸 ネジ P=0.5mm¥40,000

回転式ファイバーホルダー

■回転式ファイバホルダには、FCレセプタクルが標準装備さており、接続が容易にできます。。
■光軸に対し直行するX軸中心の360°回転調整が可能です。また、YZ軸の芯出し調整が可能です。
YZ軸調整では、微調ネジタイプと差動マイクロメータヘッドタイプから選択できます。
■YZ軸調整に加え、微調ネジ調整のキネマティック機構によるβθ軸煽り角度の調整可能なタイプも選択可能です

品番調整操作軸駆動方式価格
RFC-21MYZα軸 差動マイクロメータヘッド ¥53,000
RFC-22MYZαβθ軸  YZ:差動マイクロ / βθ : ネジP=0.5mm¥61,000
RFC-21SYZα軸 ネジ P=0.5mm ¥45,000
RFC-22SYZαβθ軸 ネジ P=0.5mm¥53,000

小型ファイバーホルダー

■小型ファイバーホルダーは、ファイバーのクラッド部とジャケット部を固定するホルダです。
■クラッド径とジャケット径に合わせて選択願います。

品番クラッド径【μm】ジャケット径【μm】価格
FHS-250 60~130150~250 ¥20,000
FHS-500125~250 500 ¥20,000
FHS-900125~250 900 ¥20,000

小型ファイバーホルダー用 ブラケットアダプタ

■小型ファイバーホルダー用アダプタは、ブラケット型でFC型ホルダ製品に接続して利用します。

品番材質・表面処理価格
FAD-40 アルミ・黒アルマイト ¥4,000

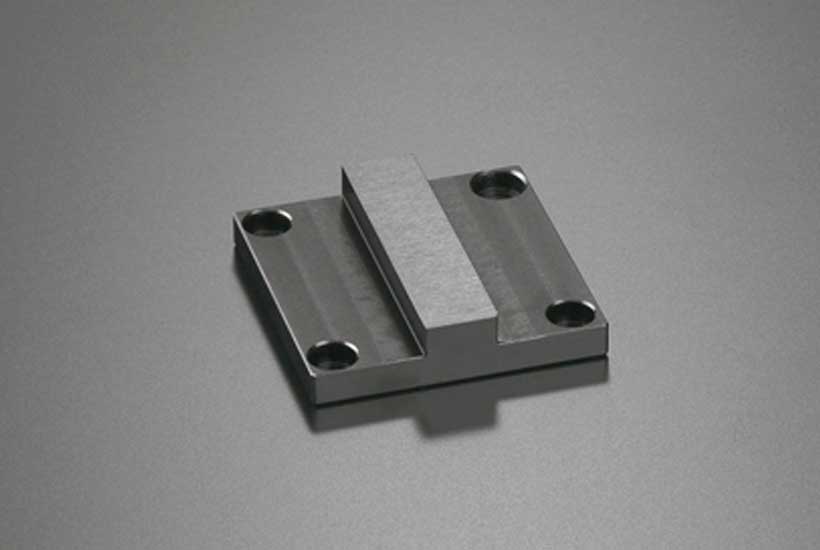

小型ファイバー用アダプタ

■このアダプタ製品は、ステージ面40×40mmのステージ製品へ接続する際に使用する事が可能です。

品番材質・表面処理価格
FAD-50 アルミ・黒アルマイト ¥3,000

小型ファーバーホルダ用 樹脂製アダプタ

■樹脂製ファイバホルダアダプタは、FC-11S/12SとFC-11M/12Mホルダ用の製品です。
■ホルダ製品のスペアパーツおよび異なるサイズのファイバーへ交換する際にご利用下さい。
■外径φ6mm、内径φ0.5mm~φ4mmの範囲での対応となります。
ご注文の際に内径をご指定下さい。

品番外径【mm】内径【mm】価格
FCAD-6φ6 φ0.5~4 ¥3,000
