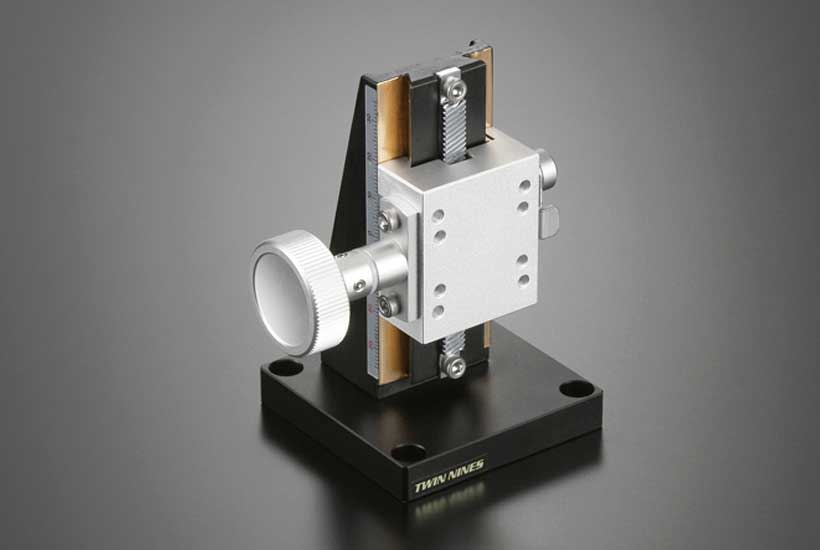

Z軸ラックピニオンステージ

■Z軸ラックピニオンステージは、テーブル面を垂直方向に移動するZ軸ステージです。
■移動分解能は、20mm/回転 で動作致します。
■駆動方式はラック&ピニオン、移動ガイドはアリ溝式を採用しています。
■ブラケットBR-16Lを接続するとポールスタンド搭載、アダプタAD-351を接続するとホルダ製品の取付が可能です。
■総合カタログVol.4冊子の品番は旧名称で表示されおります。

品番テーブルサイズ移動量耐荷重 【kgf】価格在庫
XR-08334×60mm±20mm1.5 (14.7N)¥17,0001

Z軸ネジ送りステージ

■Z軸ネジ送りステージは、テーブル面が垂直方向に移動するZ軸ステージです。
■駆動方式は、ネジ(P=0.5mm)、移動ガイドはアリ溝式を採用しています。
■小型・軽量な構造は、組込用途にも適しています。

品番テーブルサイズ移動量耐荷重【kgf】価格
X13-00125×25 mm ±5mm1(9.8N) ¥12,500
X13-00240×40mm ±7mm 1(9.8N) ¥13,500
X13-10124×30 mm±5mm 1.2(11.7N) ¥14,500
X13-102 40×60mm ±6mm2.5(24.5N) ¥14,500

Z軸フラットアルミステージ

■Z軸フラットアルミステージは、テーブル面を水平に保持し、昇降移動するZ軸ステージです。
■駆動方式にマイクロメータヘッドを採用し微細な調整が可能です。
■ZA-25/40Mは、移動ガイドにすり合わせ機構を採用しています。
■ZA-60~120Mは、移動ガイドにクロスローラガイドを採用しています。

品番テーブルサイズ移動量耐荷重【kgf】価格
ZA-25M25×25mm ±2.5mm  1(9.8N) ¥35,000
ZA-40M40×40mm±2.5mm2(19.6N)¥37,000
ZA-60M60×60mm±5mm5(49N)¥40,000
ZA-60MD60×60mm±5mm(粗微動型)5(49N)¥80,000
ZA-80M80×80mm ±5mm 5(49N) ¥45,000
ZA-90M90×90mm±5mm5(49N)¥50,000
ZA-100M100×100mm  ±10mm 7(68.6N)¥63,000
ZA-120M 120×120mm ±10mm7(68.6N)¥68,000

Z軸アルミステージ 【垂直テーブル面】

■Z軸アルミステージは、クロスローラガイドを採用し、垂直なテーブル面を上下移動するZ軸ステージです。
■駆動方式に、マイクロメータヘッド(P=0.5mm)を利用し微細な調整が可能です。
■ZA-60(□60mm製品)では、粗微動一体型マイクロメータヘッドや粗微動を分割したタイプも選択可能です。

品番テーブルサイズ移動量耐荷重【kgf】 価格
ZA-25MB25×25mm ±3mm  1(9.8N) ¥24,000
ZA-40MB40×40mm ±6.5mm 1(9.8N) ¥30,000
ZA-60MB60×60mm±6.5mm3(29.4N)¥36,000
ZA-60MBW60×60mm  ±6.5mm3(29.4N)¥72,000
ZA-60MBD60×60mm ±6.5mm3(29.4n)¥76,000

大型Z軸ステージ・ロングストローク

■大型Z軸ステージは、垂直テーブル面をロングストロークで移動可能なZ軸ステージです。
■送りねじ方式とハンドル操作では、速やかな回転操作での移動が可能です。
■移動調整後は、両サイドにある割締め式クランプで、シャフトを強固に固定することが可能です。
■広範囲のストロークとシンプルな構造は、装置他組込み利用にも有効です。
■シャフト等の改良によるストローク変更した製品にも対応を行っています。『お問合せ下さい』
■LP1タイプはリード1mm微細タイプとなっております。『NEW』

品番テーブルサイズ移動量耐荷重【kgf】 価格
ZA-300L65×110mm223mm 5(49N)¥65,000
ZA-500L65×110mm  423mm 5(49N)¥80,000
ZA-500LP165×110mm  423mm 5(49N)¥117,000

薄型Z軸フラットアルミステージ 【■60mm/■40mm】・クロスローラ

■薄型Z軸ステージは、フラットテーブル面を垂直方向へ微調整するZ軸ステージです。
■従来の同等サイズステージよりも高さを低減したステージは空間を有効利用できます。
【ZA-60M高さ50%低減:当社比】
■移動ガイドにクロスローラを採用し、駆動方式はマイクロメータヘッドで調整します。

品番テーブルサイズ移動量マイクロタイプ  価格
ZA-40MT40×40mm  4mm P=0.5mm¥50,000
ZA-60MT60×60mm 4mmP=0.5mm¥50,000

薄型Z軸フラットアルミステージ 【■60mm/■120mm】・クロスローラ

■薄型Z軸ステージは、フラットテーブル面を垂直方向へ微調整するZ軸ステージです。
■FMTタイプは、従来の同等サイズステージよりも高さを低減したステージ構造で空間を有効に利用する事ができます。
【ZA-60M・ZA-120M高さ50%低減:当社比】
■移動ガイドにクロスローラを採用し、駆動方式はP0.25mmファインピッチタイプのマイクロメータヘッドで調整します。

品番テーブルサイズ移動量マイクロタイプ  価格
ZA-60FMT60×60mm  4mm P=0.25mm¥57,000
ZA-120FMT120×120mm 4mmP=0.25mm¥96,000

自動Z軸ステージ・□100mmフラットタイプ

■自動Z軸ステージは、フラットテーブル面をモーター駆動により垂直方向へ微調整するZ軸ステージです。
■ZAA-100は、テーブルサイズ□100mm、ストローク20mmの中型サイズフラット型で実験・装置組込みにも有効です。
■お手持ちのコントローラに併せてのコネクタ配線にも対応しております。『お問合せ下さい』

品番テーブルサイズ 【mm】移動量【mm】耐荷重【kgf】  価格
ZAA-100100×100  0~20 10(98N)¥295,000
